Produktbeskrivning

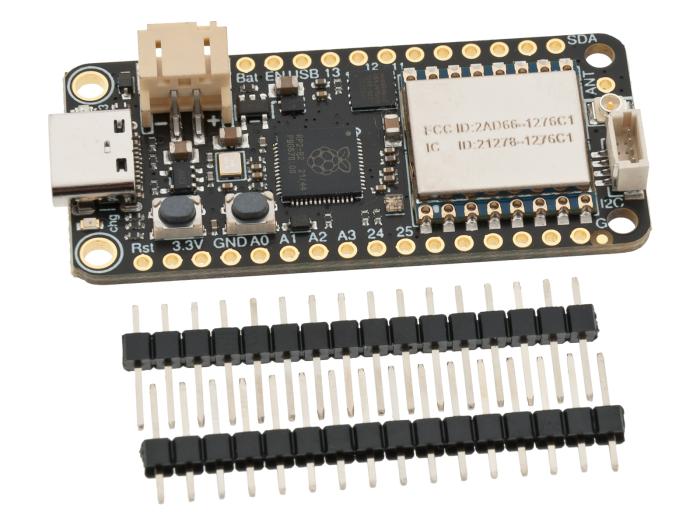

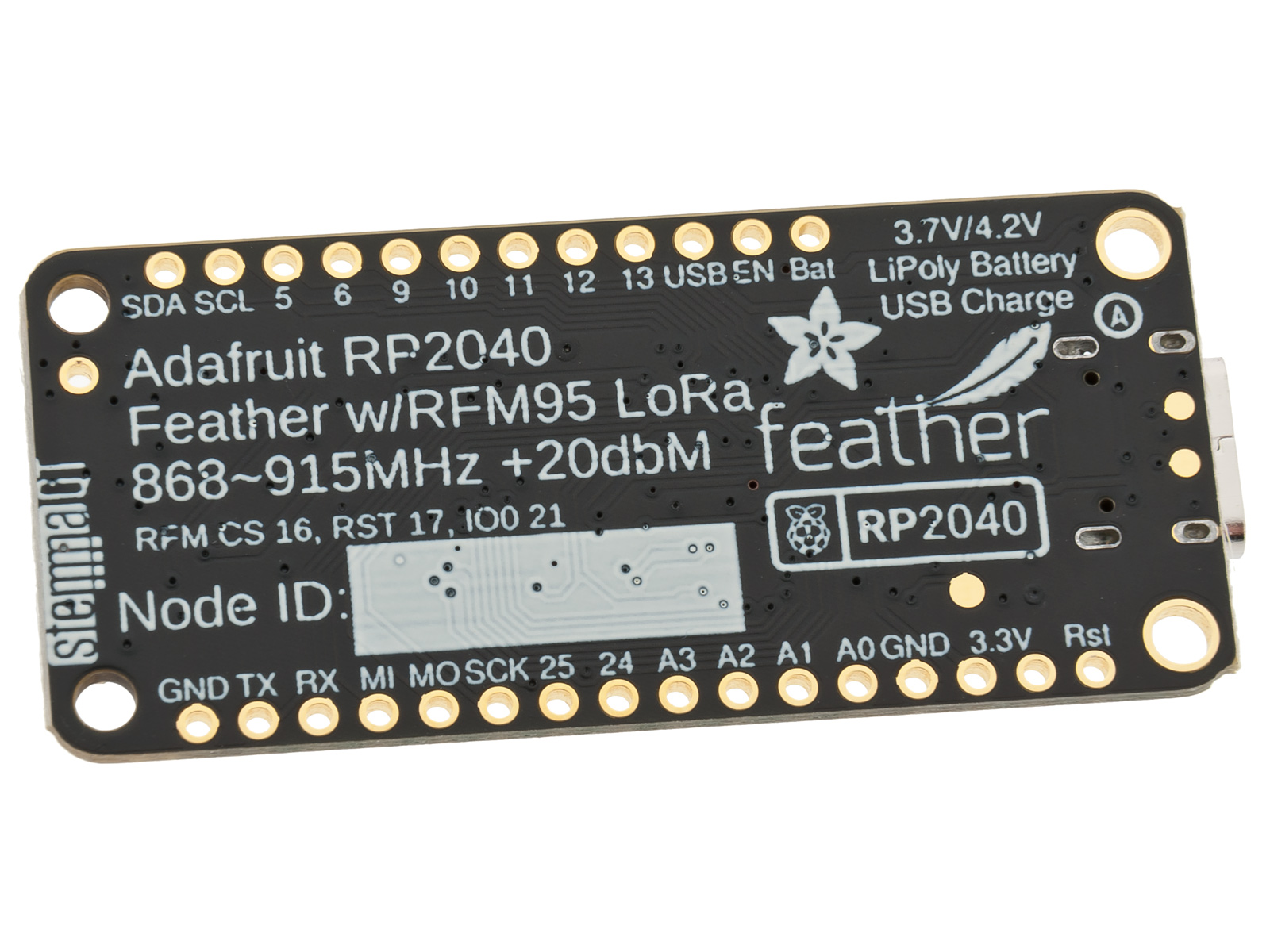

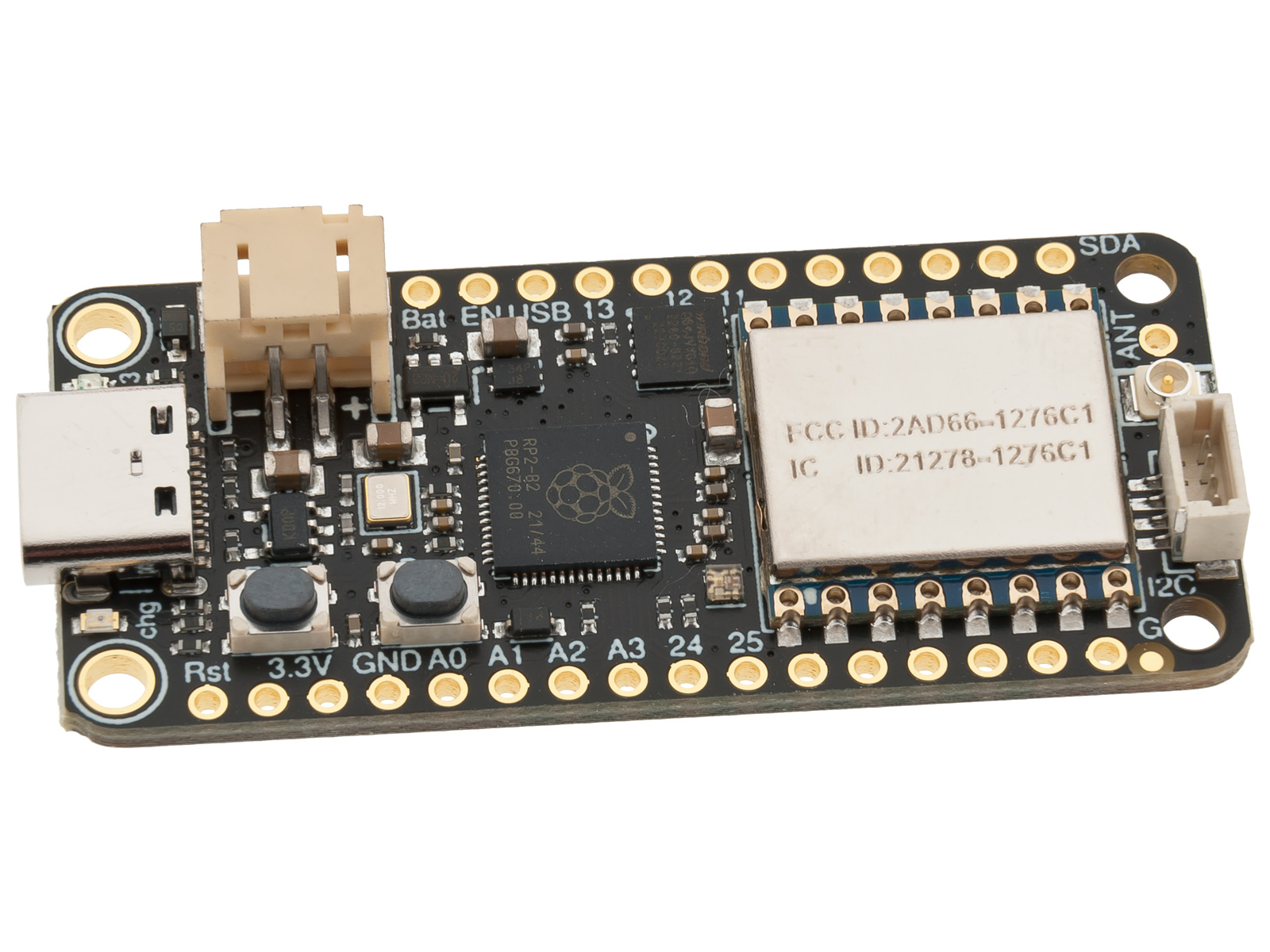

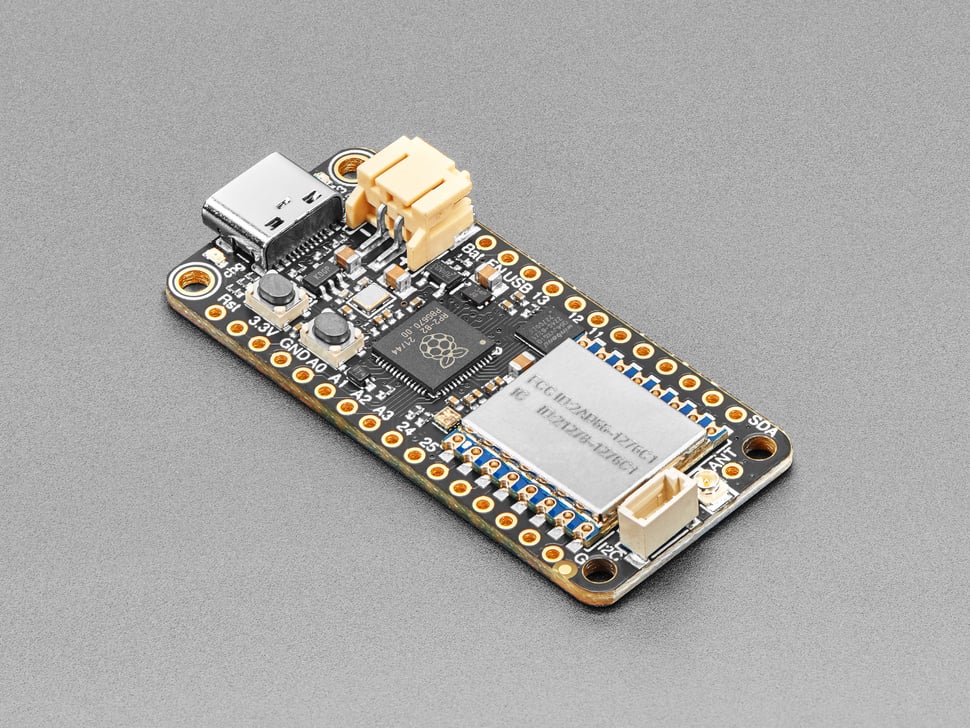

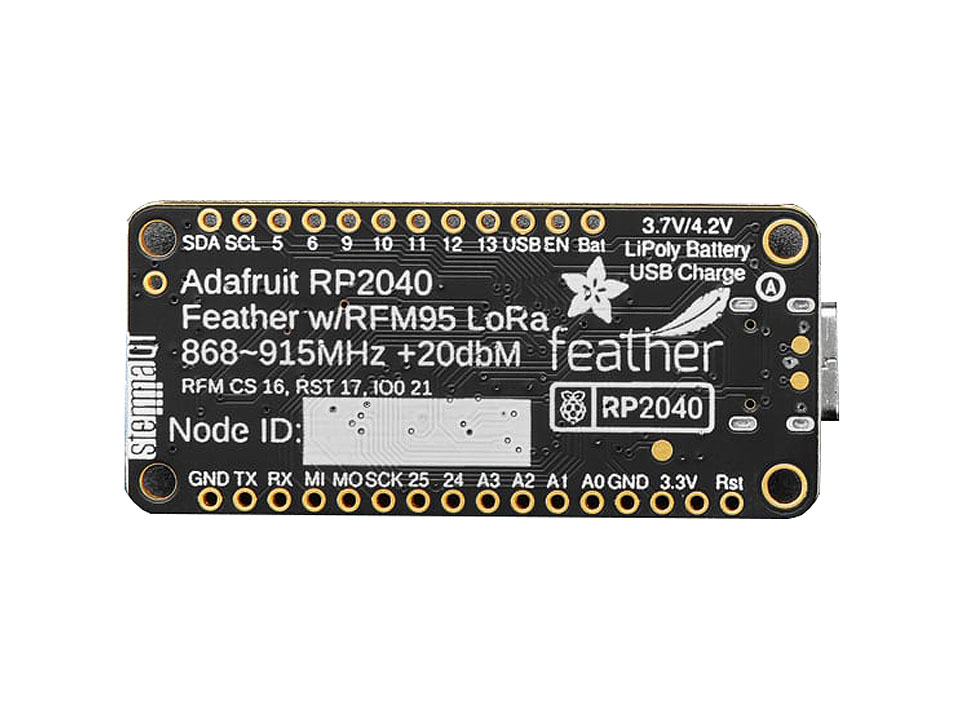

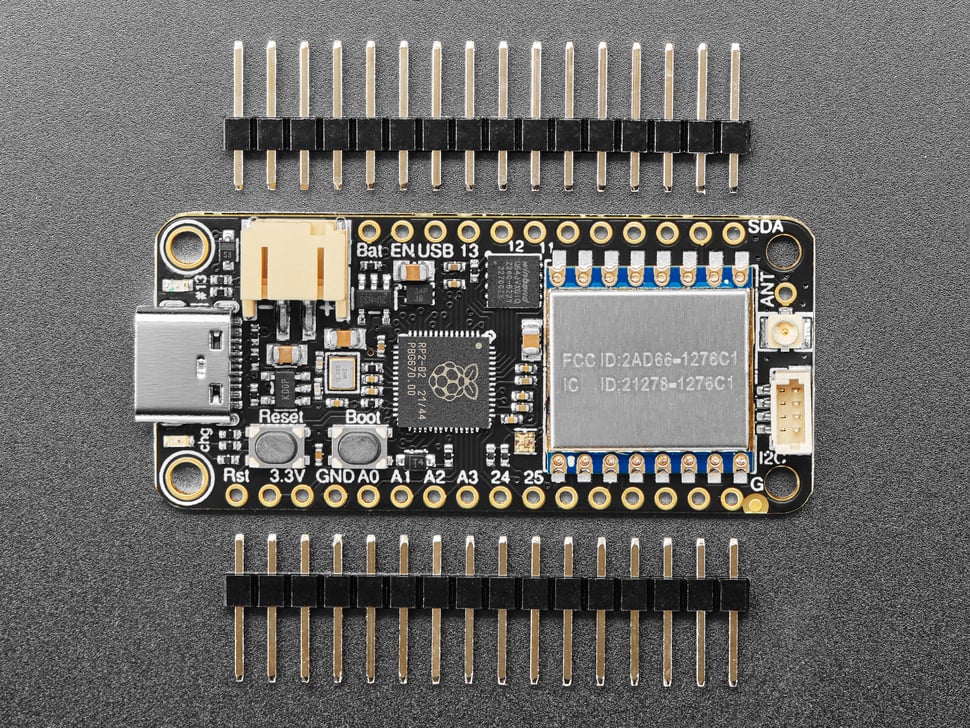

Adafruit Feather RP2040 RF95 LoRa är en LoRa-kompatibel paketradio med inbyggd USB-kommunikation och batteriladdare. Modulen bygger på Raspberry Pis populära RP2040-microkntroller, som har en tvåkärnig ARM M0-processor, i det här fallet med ~133MHz klockfrekvens, 8MB QSPI Flash och 264K RAM. 3.3V logiknivå.
Till det kommer en 900MH LoRa-modul, som kan konfigureras i mjukvara till antingen 868MHz eller 915MHz beroende på var på jorden du befinner dig. En antennkontakt (uf.l) gör att du lätt kan utöka räckvidden.
LoRa är perfekt för att skapa trådlösa flexibla trådlösa nätverk med låg strömförbrukning. Beroende på hinder i omgivningen och storleken på sändande och mottagande antenner kan riktigt långa avstånd nås, upp till att man får börja mäta i kilometer. Dataöverföringshastigheterna är dock betydligt lägre, men sensordata, textmeddelanden och annat är lämpliga användningsområden. Adafruit har i sina tester uppnått 2km räckvidd med kvartsvågsantenn med fria siktlinjer. Med riktade antenner kan man nå upp till flera mil!
Qwiix/Stemma QT-kontakten och kompatibiliteten med Featherwings från Adafruit betyder att du snabbt och lätt kan experimentera med allehanda sensorer utan lödning. Bibliotek från Adafruit och Sparkfun underlättar även programmeringen betydligt.
USB-C-kontakt, med automatisk laddning och övergång mellan USB och batteri om strömmen tryter i den ena. Om strömmen tryter i båda finns det inget att göra :-(
Den inbyggda batteriladdaren gör att kortet är mycket lämpat för portabla ändamål.
Observera att någon typ av tråd behöver lödas på som antenn, om du inte använder kontakten och extern antenn.
Specifikationer:

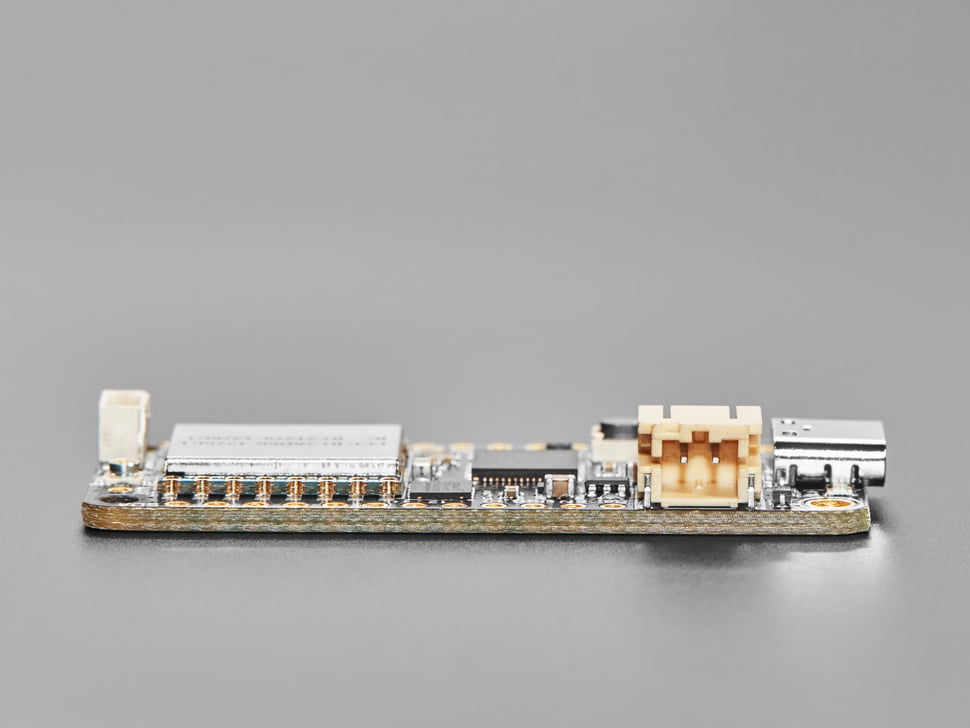

Mått 50.8mm x 22.8mm x 7mm utan stiftliser (2.0" x 0.9" x 0.28")
Vitk: 6.3 grams
RP2040 32-bit Cortex M0+ dual core running at ~133 MHz @ 3.3V logic and power
264 KB RAM
8 MB SPI FLASH för kod
Inget EEPROM
21 x GPIO med följande funktioner
fyra 12-bitars ADCer
Två I2C, två SPI, två UART
16 x PWM-utgångar för servon, lysdioder m.m.
Inbyggd 200mA batteriladdare med status-leds
Röd lysdiod kopplad till pin 13
En RGB-led (neopixel)
Kontakt för Stemma QT/Qwiic/Grove I2C

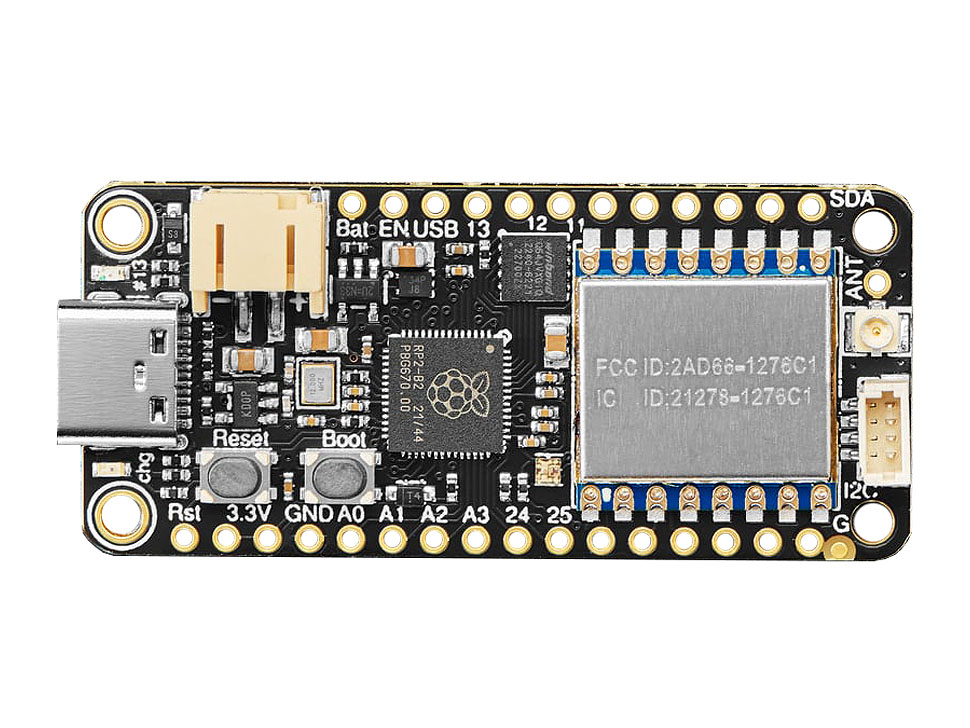

Knappar för reset och bootloader (så man slipper rycka usb-kabeln som på en vanlig Raspberry Pi Pico)

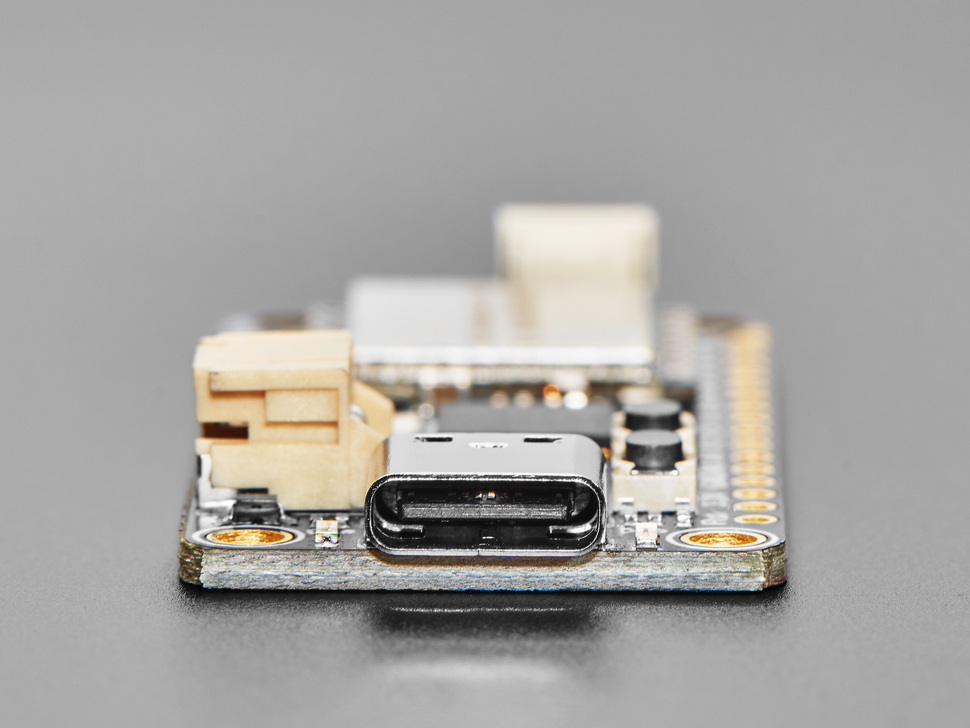

USB-C-kontakt för programmering och debugging
3.3V Power/enable pin
4 monteringshål
12MHz-kristall för timingändamål
3.3V-regulator max 500mA (förmodligen inte kontinuerligt)
Radio-modul:
SX127x LoRa-modul med SPI interface
Paket-radio med färdiga Arduinobibliotek
+5 to +20 dBm upp till 100 mW effekt (ställbar i mjukvara)
Låg strömförbrukning, ~300uA i viloläge, ~120mA stötvis under +20dBm-sändning, ~40mA vid lyssning.

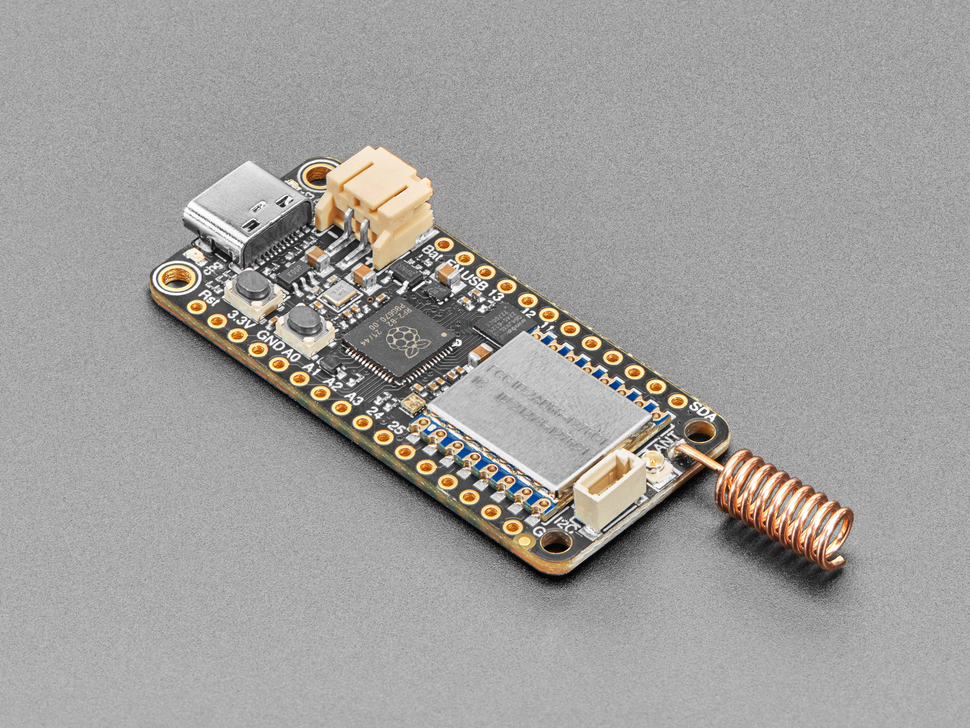

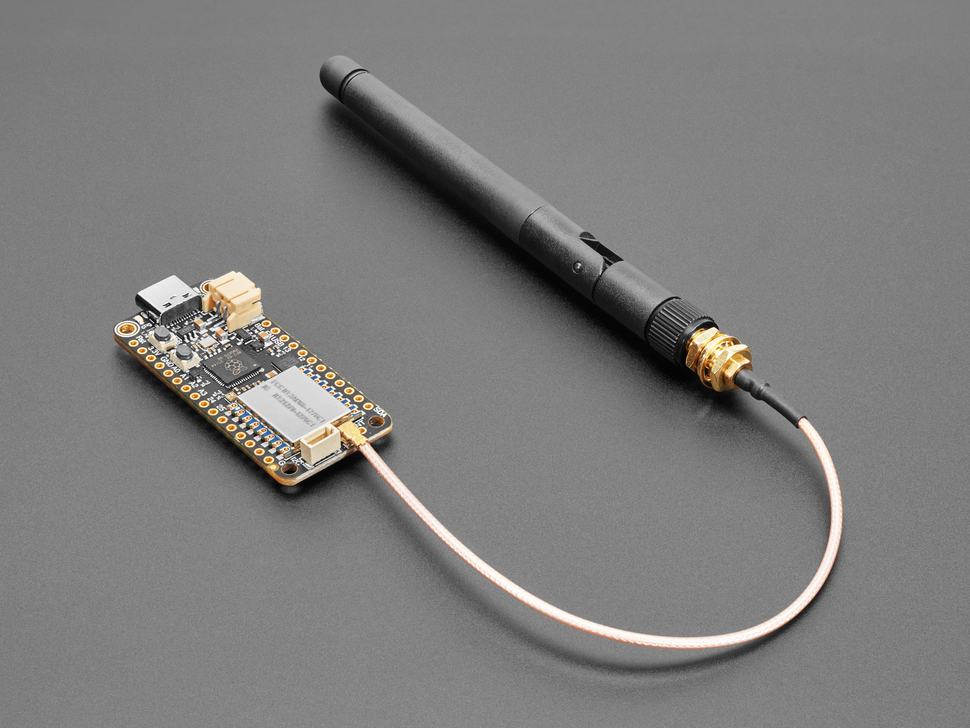

Lödkontakt för trådantenn, eller uf.l-kontakt
