Produktbeskrivning

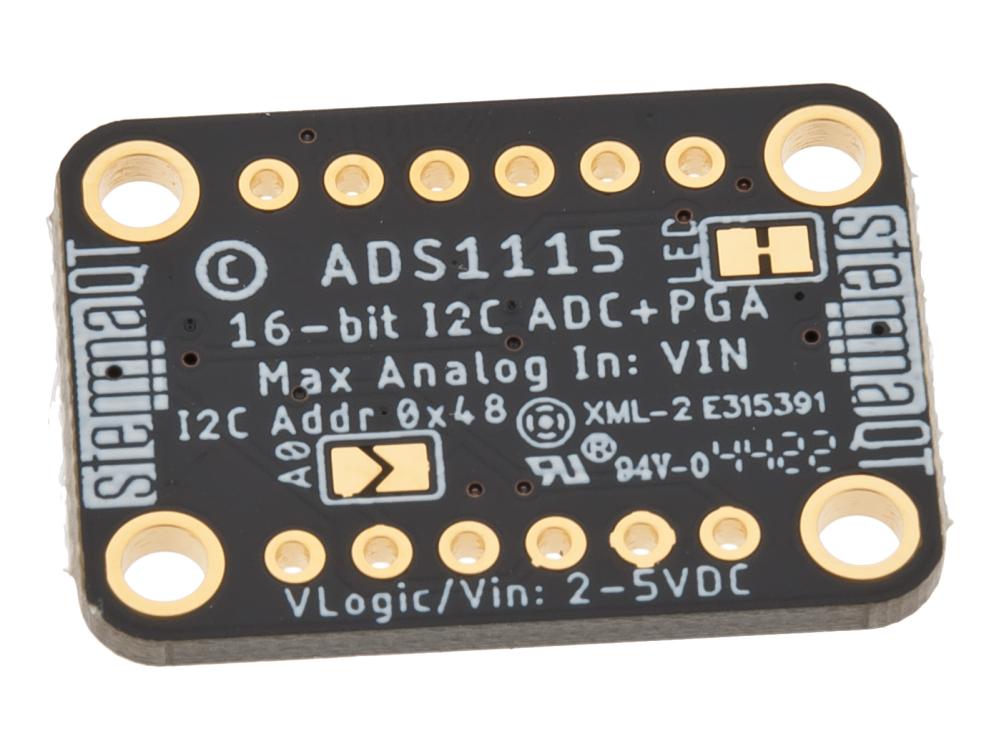

Om du har en mikrocontroller utan AD-omvandlare, eller behöver en med större precision så är ADS1115 ett mycket bra alternativ. Det ger dig 16 bitars precision med upp till 860 samplingar per sekund över I2C. Samplingsfrekvensen är programmerbar och kan gå ner till 8 mätningar per sekund.
Chipet kan konfigureras som fyra vanliga kanaler, eller två differentiella. Som bonus innehåller det även en PGA (programmable gain amplifier) med upp till 16 gångers förstärkning, för att förstärka små signaler till rätt rätt omfång.
ADCn kan drivas med spänning och logik från hela 2 till 5V och är enkel att använda.
På kortet finns spänningsfilter för att få bra mätningar med minimalt brus. I ADS1115 finns en stabil referensspänning och inbyggd oscillator.
I2C-adressen kan ändras till ett av fyra alternativ, så du kan koppla fyra ADS1115 på en enda I2C-buss, för 16 vanliga eller åtta differentiella ingångar.

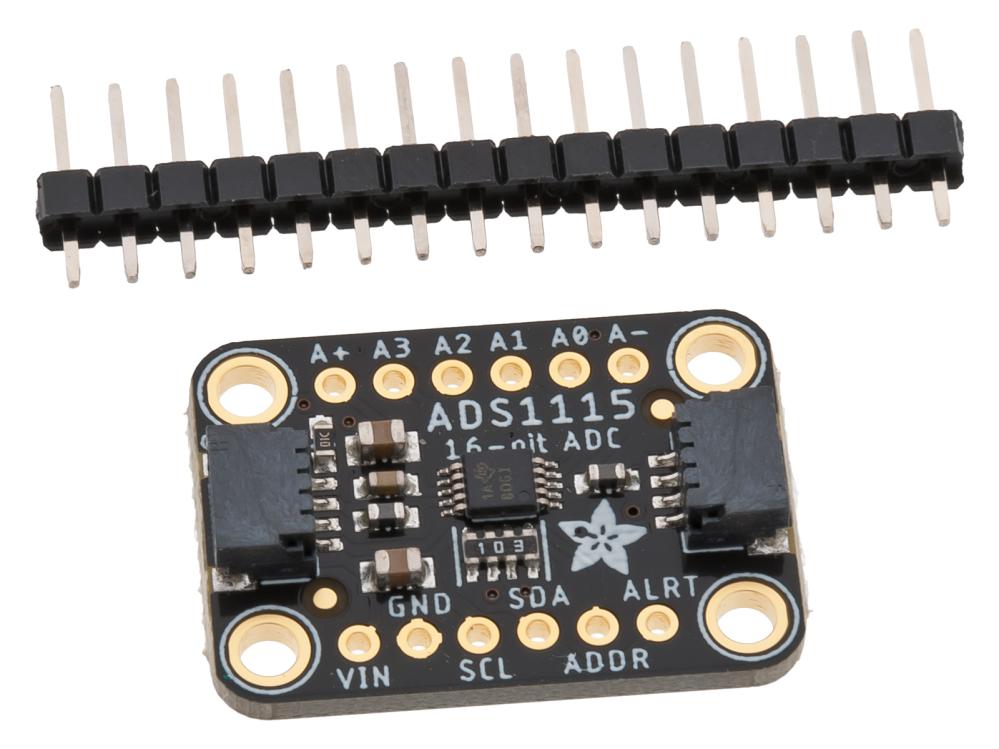

Hålen har 0.1"/2.54mm benavstånd, stiftlist (ej monterad) medföljer. Monteringshål gör den lätt att montera stabilt i chassi eller andra mönsterkort.
Denna version har även STEMMA QT/Qwiic-kompatibla kontakter, för snabb och smidig anslutning utan lödning.
I2C-adress: 0x48 - 0x4B
Låg strömförbrukning, endast 150uA i single shot mode.
Chipet kan konfigureras som fyra vanliga kanaler, eller två differentiella. Som bonus innehåller det även en PGA (programmable gain amplifier) med upp till 16 gångers förstärkning, för att förstärka små signaler till rätt rätt omfång.
ADCn kan drivas med spänning och logik från hela 2 till 5V och är enkel att använda.
På kortet finns spänningsfilter för att få bra mätningar med minimalt brus. I ADS1115 finns en stabil referensspänning och inbyggd oscillator.
I2C-adressen kan ändras till ett av fyra alternativ, så du kan koppla fyra ADS1115 på en enda I2C-buss, för 16 vanliga eller åtta differentiella ingångar.
Hålen har 0.1"/2.54mm benavstånd, stiftlist (ej monterad) medföljer. Monteringshål gör den lätt att montera stabilt i chassi eller andra mönsterkort.
Denna version har även STEMMA QT/Qwiic-kompatibla kontakter, för snabb och smidig anslutning utan lödning.
I2C-adress: 0x48 - 0x4B
Låg strömförbrukning, endast 150uA i single shot mode.
