Produktbeskrivning

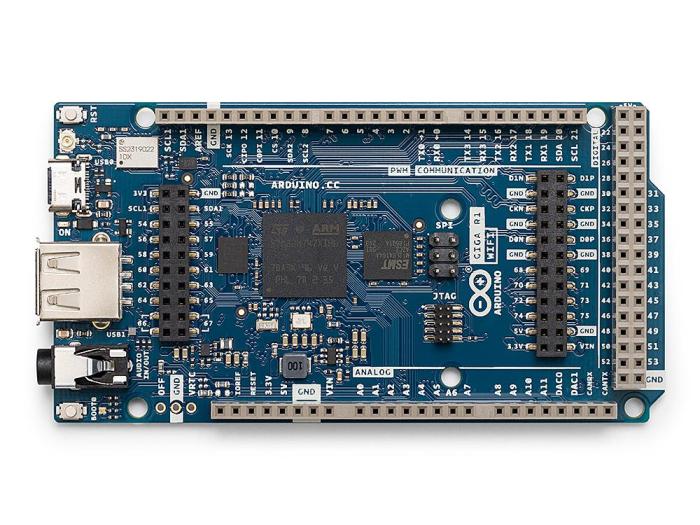

Arduino Giga R1 Wifi är ett nytt kort i samma format som klassikerna Arduino Mega och Due. Massor av kontakter och inbyggda periferienheter särskilt anpassat för spelutvecklare, ljuddesigners, konstnärer, produktutvecklare inom IoT, utbildare, m.m.
Hjärnan i Giga är en kraftfull 32-bitars tvåkärnig STM32 microkontroller, med en ARM Cortex M4 på 240 MHz och en Cortex M7 med 320 MHz klockfrekvens och inbyggd FPU. Kärnorna kan kommunicera genom en "remote procedure call" för att dela på funktioner och åkalla data eller beräkningar av varandra sömlöst.
Processorn har 2MB Flash- och 1MB RAM-minne. Detta interminne har utökats med ett 16MB NOR Flash på kortet och 8MB SDRAM på kortet.

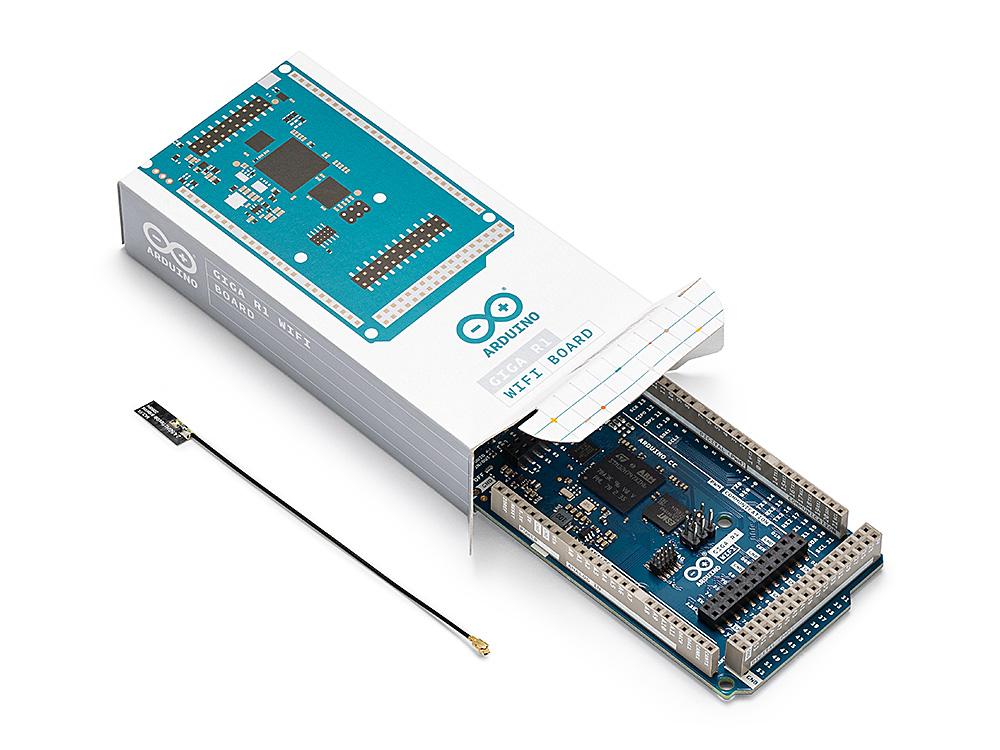

Inbyggd Bluetooth LE och Wifi är väl nästan ett måste nuförtiden, och finns såklart på Giga. En antenn medföljer.
På Giga finns en två kanalers 12-bitars DAC, anslutna till en 3.5mm-kontakt, samt såklart också GPIO. På 3.5mm-kontakten finns också en mikrofoningång, kopplad till A7, för smidig användning med headset.
Giga har två usb-kontakter, en USB 2.0 A-kontakt och en USB-C-kontakt. A-kontakten kan agera USB host, och alltså användas med usb-minnen, mus eller tangentbord, m.m. USB-C-kontakten används när du vill att Giga ska vara "device", och alltså såklart för att programmeras och kommunicera över serieporten med din dator.
Spänningsmatning kan ske via VIN eller USB (5V), en inbyggd step-down-konverterare omvandlar automatiskt dessa till rätt 3.3V. Logiknivån för alla in- och utgångar på Giga är 3.3V.
Microkontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
Klockfrekvens, M7: 480MHz
Klockfrekvens, M4: 249MH§
Trådlöst:
Radiomodul: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps and Bluetooth®
Extern antenn ingår
Secure Element: ATECC608A-MAHDA-T
Minne:
STM32H747XI med 2MB Flash, 1MB RAM

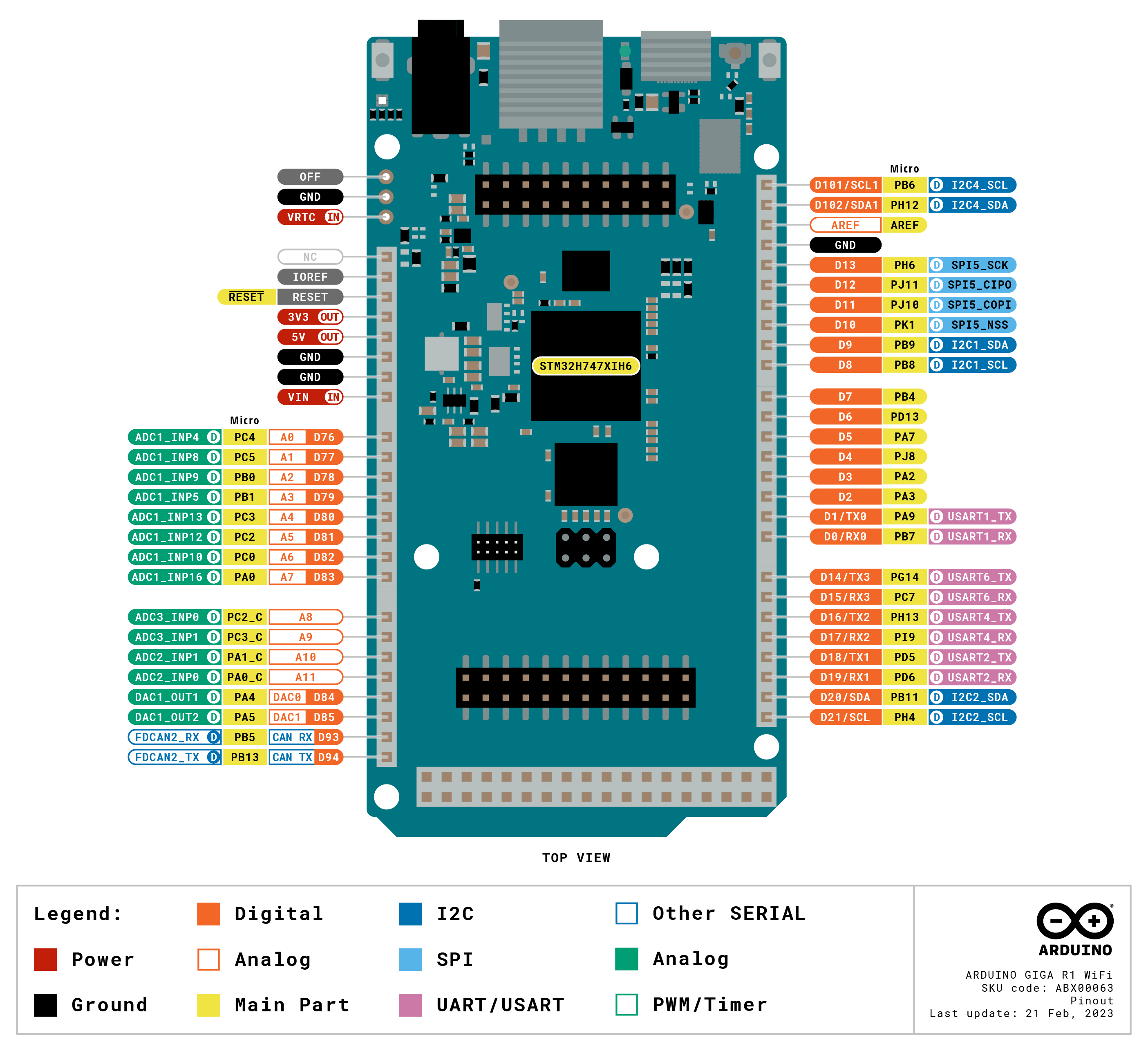

I/O:
USB-C för programmering och HID
USB-A för USB-host
Digitala I/O pins: 76
Analoga I/O pins: 12
DAC: 2 PWM-pins: 12
Övrigt: VRT & OFF pin
3.5mm TRRS-kontakt för två kanaler ut och mikrofon in.
Kommunikation:
UART: 4
I2C: 3
SPI: 2
CAN: Ja (med extern transceiver)
Mått:
bredd 53mm
längd 101mm
Inspänning VIN 6-24V
Ström DC per I/O pin 8mA
Logiknivå 3.3V
