Produktbeskrivning

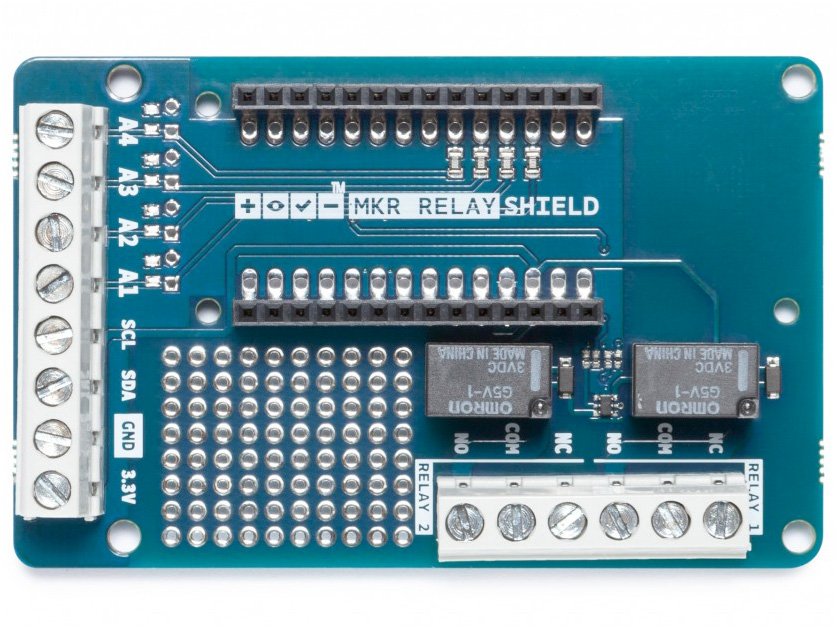

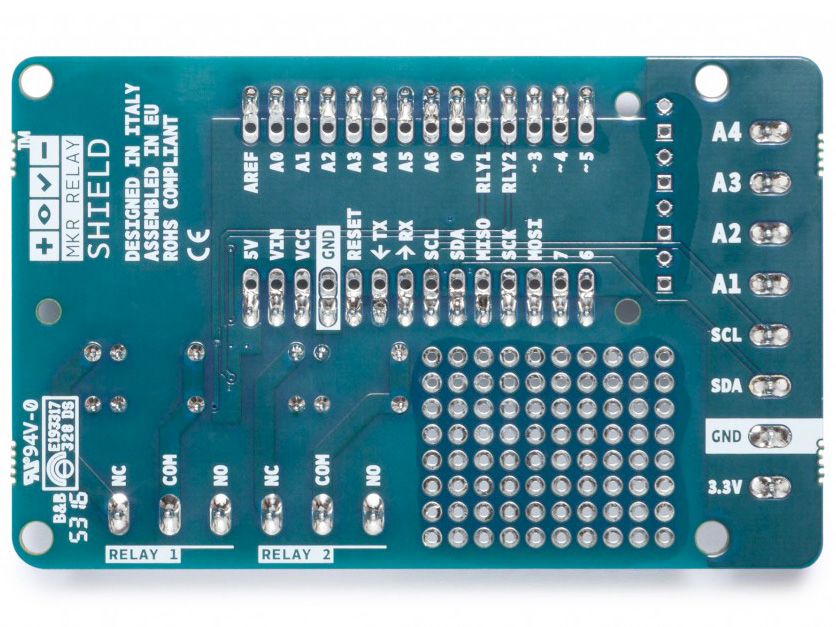

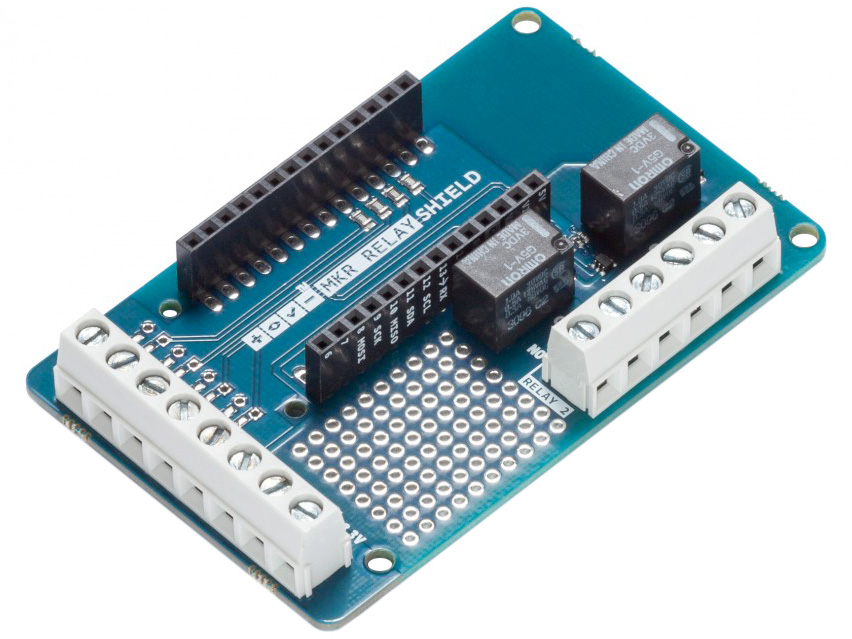

MKR Relay Proto Shield är ett Arduinokort med två växlande relän, ett litet fält för prototypkretsar (8x10 lödpunkter med 2.54mm avstånd) samt skruvplintar till reläerna och andra användbara pins.
Skruvplintar ansluter till:
Relän (COM, NC, NO)
Analoga ingångar 1-4 (A1, A2, A3, A4)
3.3V och GND
I2C
Reläna är Omron G5V1 3v3:
Rated load: 1 A at 24 VDC, 0.5 A at 125 VAC
Rated carry current: 2A
Max. switching voltage: 125 VAC, 60 VDC
Max. switching current: 1A
