Produktbeskrivning

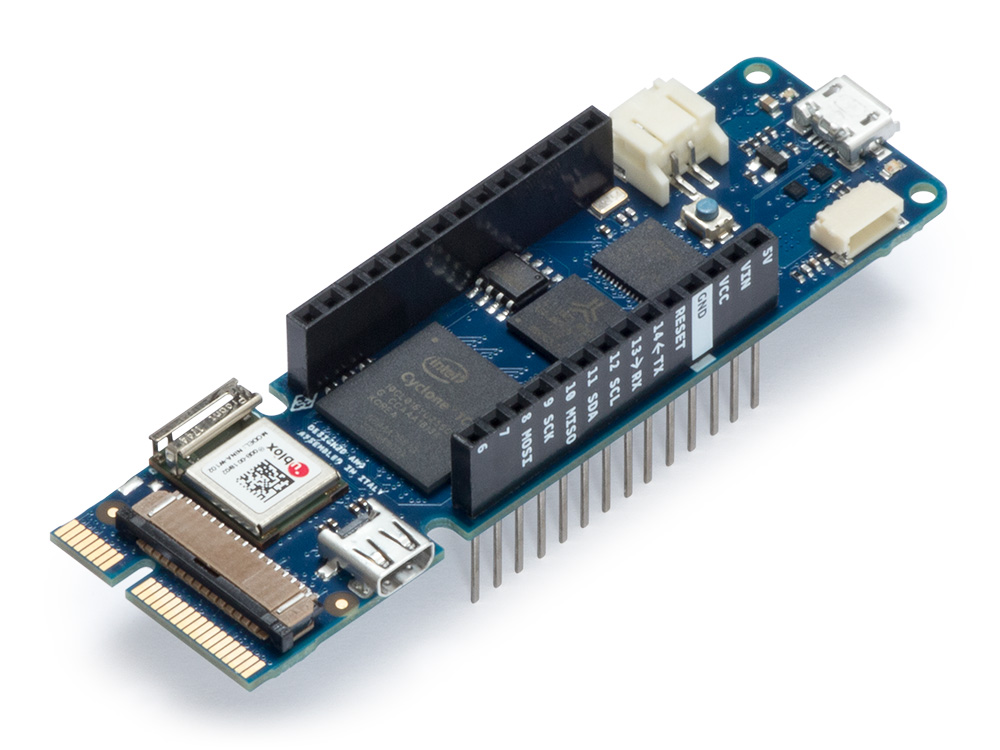

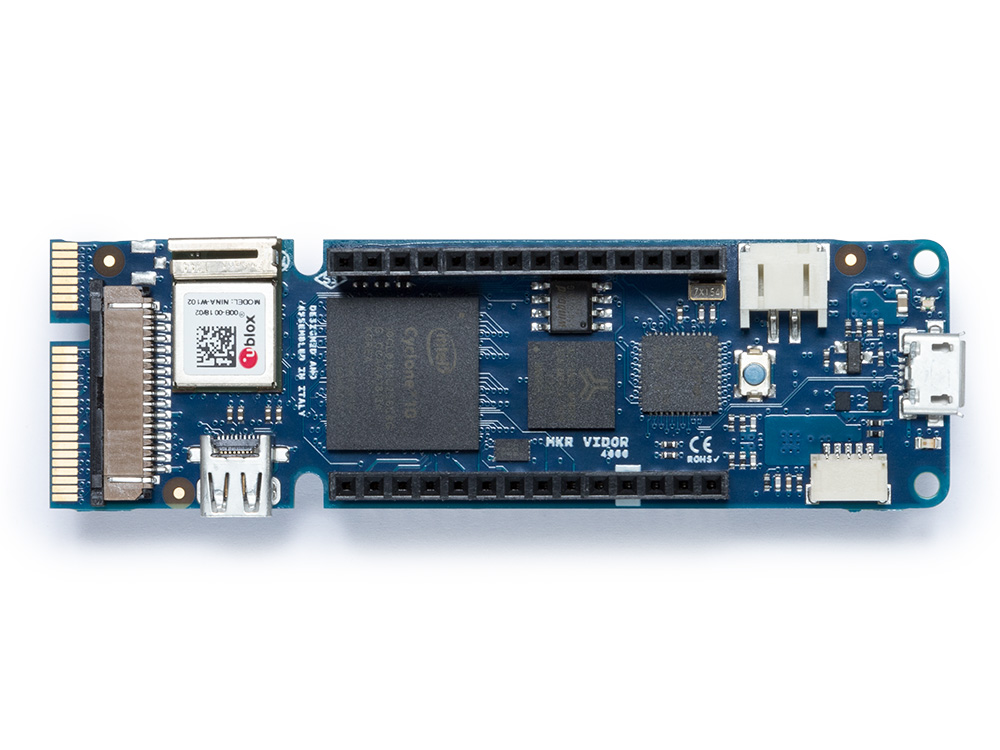

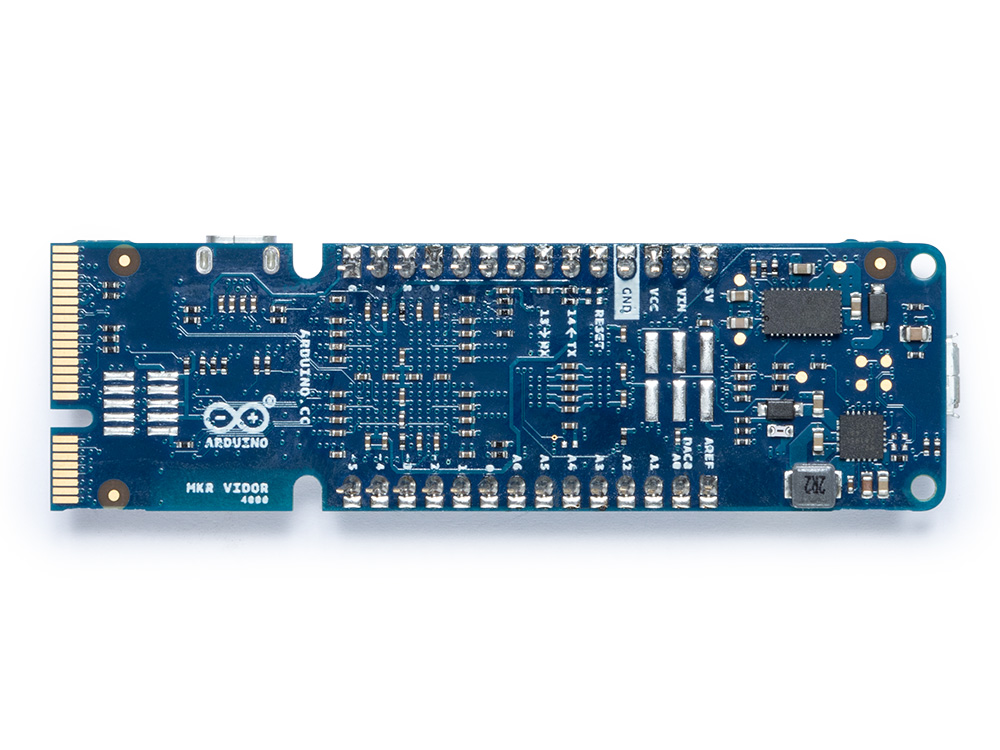

Arduino Vidor 4000 är ett utvecklingskort med en FPGA (Field Programmable Gate Array), en konfigurerbar krets som kan "bli" kretsen du programmerar den att vara, och snabb utföra komplicerade beräkningar. Med detta kort hoppas Arduino föra ut FPGA-kretsar och programmering av hårdvarubeskrivande språk (HDL) bland elektronikintresserade, "makers" och andra som hittils mest har använt vanliga 8- och 32-bitarsprocessorer.
Kortet är lämpligt för avancerad signalbehandling (av video eller ljud, exempelvis) andra tidskritiska och beräkningstunga applikationer, utbildning och utveckling i allmänhet. Flexibiliteten hos både FPGAn och hjälpprocessorn SAMD21 ger möjighet att skapa mängder at portar för att kommunicera över UART, SPI och I2C.
FPGA-kretsen är en Altera/Intel Cyclone 10CL016 FPGA, utöver den finns även en Microchip SAMD21-krets med en ARM M0+-kärna på kortet. Trådlös kommunikation över Wifi och BLE möjliggörs av kretsen U-blox Nina (W102 802.11b/g/n), med högre säkerhet från Microchips ECC608 CryptoAuthentication IC.
Alla I/O-pins på FPGAn kan ställas om i upp till 150MHz, och kan konfigureras till att vara UART, (Q)SPI, högfrekvent PWM, för kvradraturenkoders, I2C, I2S, Sigma Delta-DAC, med mera. Kretsen har 16K logikelement, 504Kb RAM och 56 stycken 18x18bitars hårdvarumultiplikatorer för snabb DSP.
Kortet är lämpligt för avancerad signalbehandling (av video eller ljud, exempelvis) andra tidskritiska och beräkningstunga applikationer, utbildning och utveckling i allmänhet. Flexibiliteten hos både FPGAn och hjälpprocessorn SAMD21 ger möjighet att skapa mängder at portar för att kommunicera över UART, SPI och I2C.
FPGA-kretsen är en Altera/Intel Cyclone 10CL016 FPGA, utöver den finns även en Microchip SAMD21-krets med en ARM M0+-kärna på kortet. Trådlös kommunikation över Wifi och BLE möjliggörs av kretsen U-blox Nina (W102 802.11b/g/n), med högre säkerhet från Microchips ECC608 CryptoAuthentication IC.
Alla I/O-pins på FPGAn kan ställas om i upp till 150MHz, och kan konfigureras till att vara UART, (Q)SPI, högfrekvent PWM, för kvradraturenkoders, I2C, I2S, Sigma Delta-DAC, med mera. Kretsen har 16K logikelement, 504Kb RAM och 56 stycken 18x18bitars hårdvarumultiplikatorer för snabb DSP.
- FPGA: Intel Cyclone 10CL016
- Mini PCI Express port with programmable pins
- Camera connector: MIPI camera connector
- Circuit Operating Voltage: 3.3V
- Digital I/O Pins: 22 headers + 25 Mini PCI Express
- PWM Pins : All Pins
- UART:
- SPI: Up to 7 (depends on FPGA configuration)
- I2C: Up to 7 (depends on FPGA configuration)
- Analog Input Pins : n/a
- Analog Output Pins: n/a
- External Interrupts: n/a
- DC Current per I/O Pin: 4 or 8 mA
- Flash Memory : 2 MB
- SDRAM: 8MB
- EEPROM: n/a
- Clock Speed: 48 MHz - up to 200 MHz
- Microcontroller: Microchip ATSAMD21 (Arm Cortex-M0+ processor)
- Wi-Fi: U-blox Nina-W102
- (VIN): 5V
- Supported Battery (*): Li-Po Single Cell, 3.7V, 700mAh Minimum
- Circuit Operating Voltage: 3.3V
- Digital I/O Pins: 22
- PWM Pins : 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19)
- UART: 1
- SPI: 1
- I2C: 1
- Analog Input Pins: 7 (ADC 8/10/12 bit)
- External Interrupts: 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17)
- Analog Output Pins: 1 (DAC 10 bit)
- Flash Memory: 256 KB
- SRAM: 32KB
- EEPROM: no
- Clock Speed: 32.768 kHz (RTC), 48 MHz
- LED_BUILTIN : 6
- Full-Speed USB Device and Embedded Host: Included
- Length: 83mm
- Witdh: 25mm
- Weight: 32g
