Produktbeskrivning

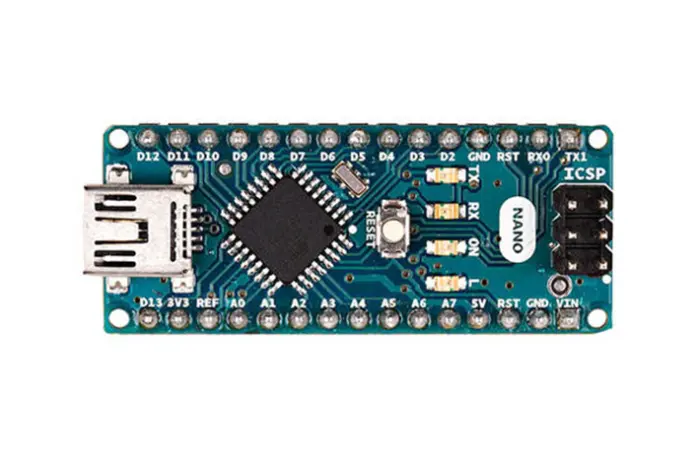

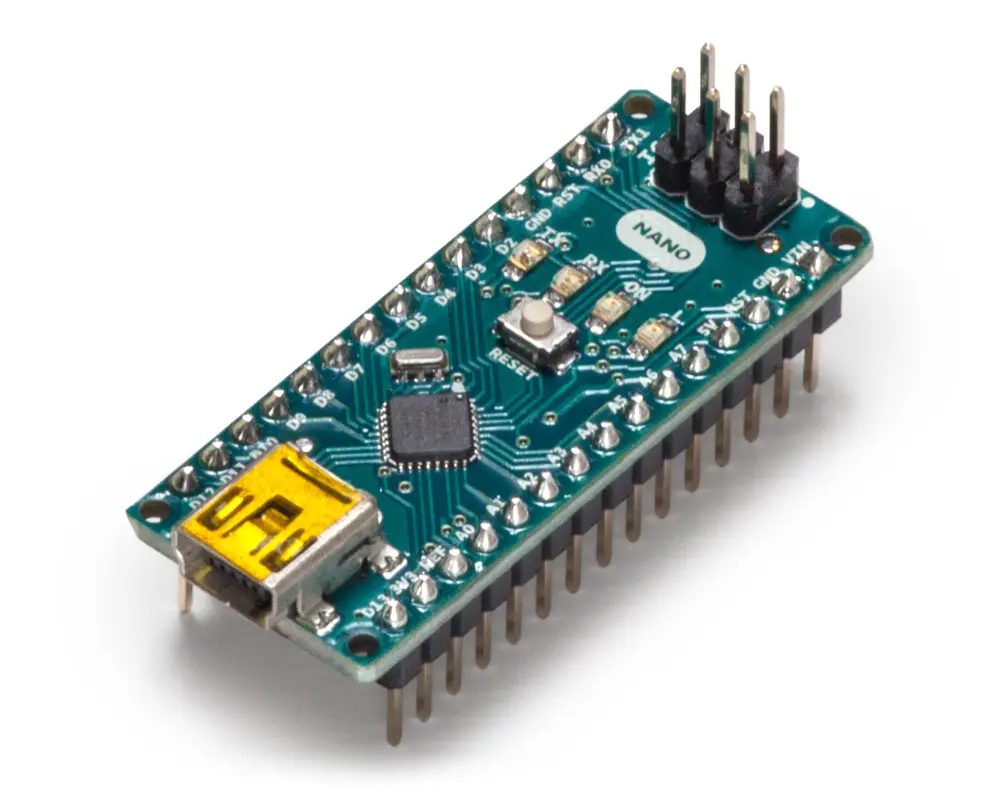

Arduino Nano är en liten ytmonterad Arduino, baserad på Atmega 328p och med liknande funktionalitet som t.ex. Duemilanove, fast med fler analoga ingångar. Den passar utmärkt i kopplingsdäck, eller helt enkelt för inbyggnad i projekt där det mer är ont om plats. Det finns ingen DC-kontakt, men man kan fortfarande driva den på 7-12V om så önskas, eller såklart USB-ström. Nano känner själv av vilken strömkälla som har högst spänning och väljer den.
Microkontroller: ATmega328p
Spänning logik: 5V
Rekommenderad drivspänning: 7-12 V (yttre gräns 6-20V (rekommenderas ej)
Digitala I/O: 14 (varav 6 PWM-utgångar)
Analoga ingångar: 8
DC ström per I/O: 40 mA
Flash-minne: 32KB (2KB används till bootloadern)
SRAM: 2 KB
EEPROM: 1 KB
Klockfrekvens: 16 MHz
Storlek: 44x18mm
Funktioner:
o Automatisk reset när program laddas in
o Lysdiod som anger OK strömkälla (blå, undertill)
o Grön (TX), röd (RX) och orange (L) LED
o bygel för att koppla +5V till AREF
o Automatiskt val av strömkälla o Mini-USB för programmering och seriekommunikation
o ICSP-header för direkt inladdning av program
o Standard 2.54mm (0.1") benavstånd DIP (kompatibel med kopplingsdäck och experimentkort)
o Manuell reset-tryckknapp
Microkontroller: ATmega328p
Spänning logik: 5V
Rekommenderad drivspänning: 7-12 V (yttre gräns 6-20V (rekommenderas ej)
Digitala I/O: 14 (varav 6 PWM-utgångar)
Analoga ingångar: 8
DC ström per I/O: 40 mA
Flash-minne: 32KB (2KB används till bootloadern)
SRAM: 2 KB
EEPROM: 1 KB
Klockfrekvens: 16 MHz
Storlek: 44x18mm
Funktioner:
o Automatisk reset när program laddas in
o Lysdiod som anger OK strömkälla (blå, undertill)
o Grön (TX), röd (RX) och orange (L) LED
o bygel för att koppla +5V till AREF
o Automatiskt val av strömkälla o Mini-USB för programmering och seriekommunikation
o ICSP-header för direkt inladdning av program
o Standard 2.54mm (0.1") benavstånd DIP (kompatibel med kopplingsdäck och experimentkort)
o Manuell reset-tryckknapp
