Produktbeskrivning
Senaste versionen av det omåttligt populära utvecklingskortet Arduino UNO. Rev 4 är en moderniserad och förfinad variant av klassikern och istället för en 16MHz ATMega328P hittar vi nu istället en 32-bitars 48MHz ARM Cortex M4. Förutom en snabbare och mer kapabel mikrokontroller finns det även mer minne, USB-C-kontakt (med HID), bättre strömförsörjning (6-24V in), CAN-BUS, 12-bit DA-omvandlare och en OP-förstärkare.

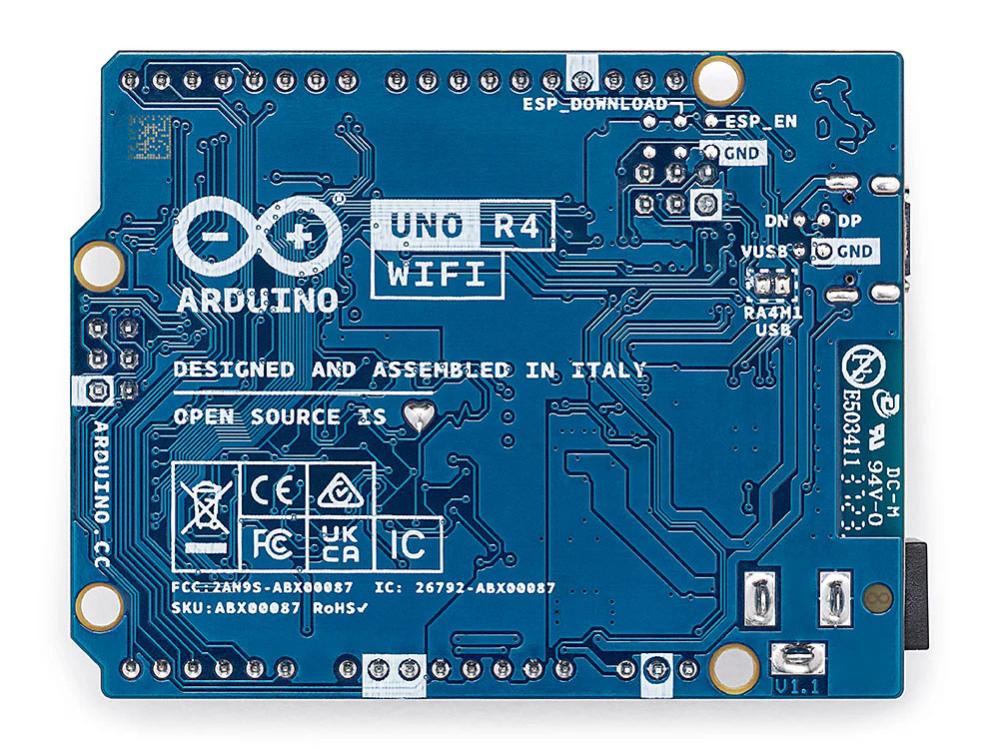

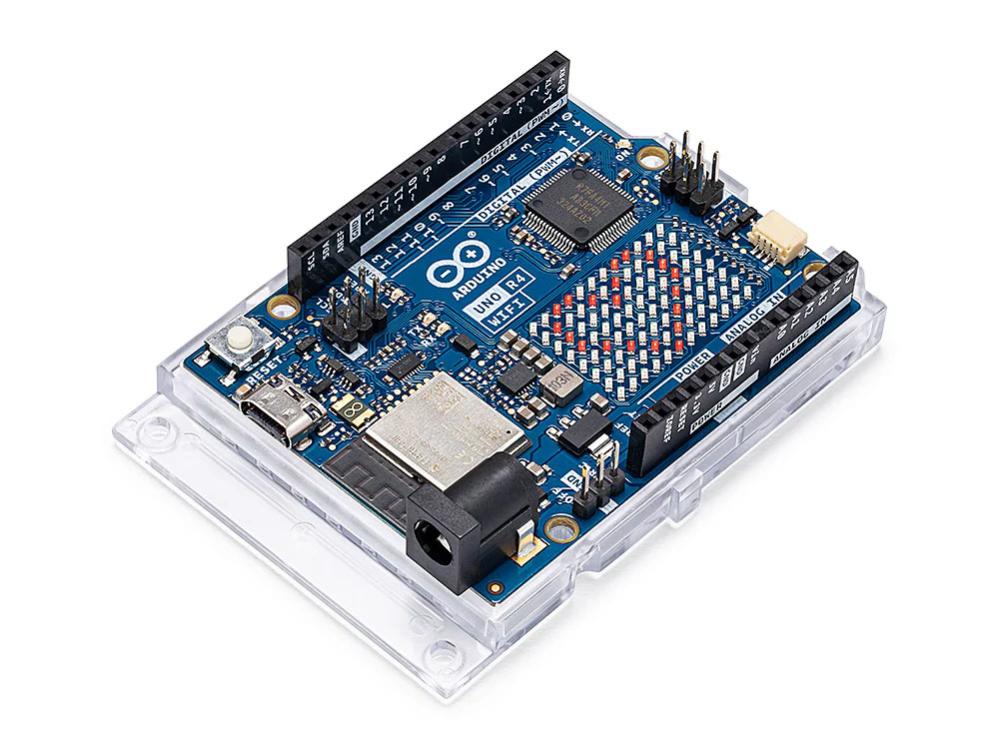

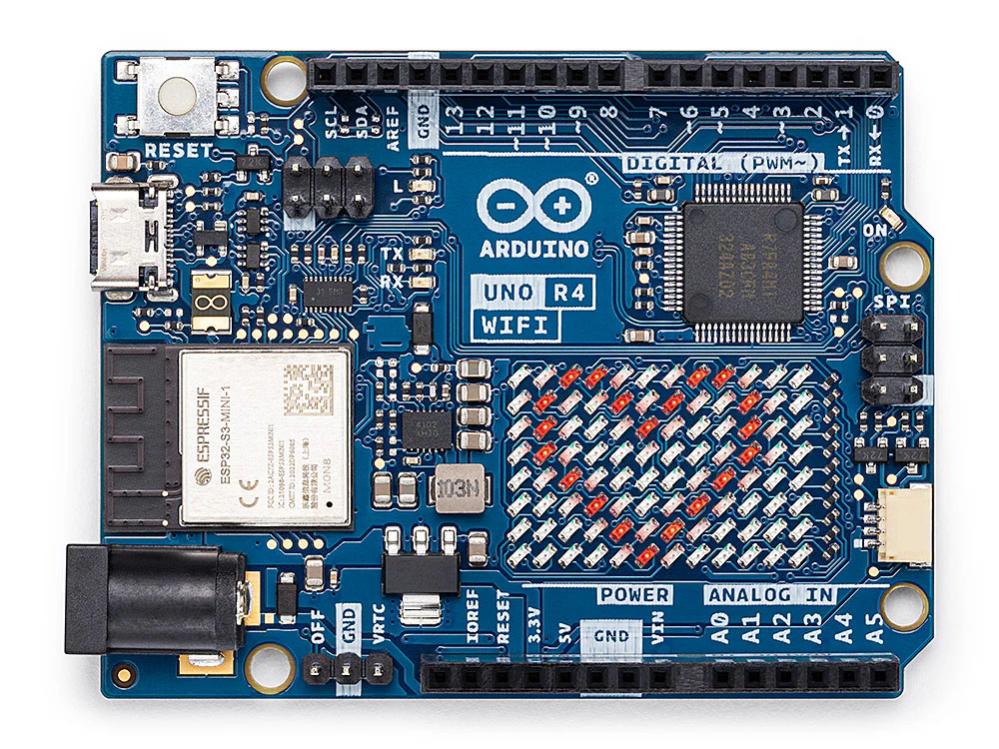

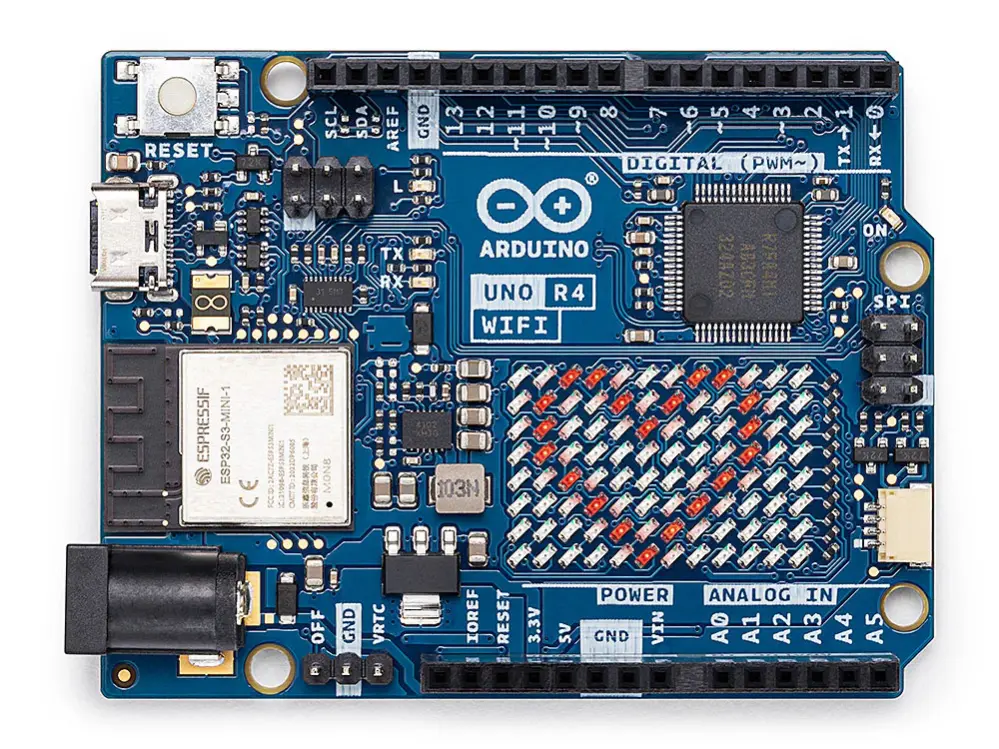

WIFI-modellen innehåller allt från Minima och dessutom, som namnet avslöjar, en WIFI- och bluetoothmodul samt en 12x8 LED-matris, QWIIC-anslutning och RTC med extern batteribackup.
UNO Rev 4 är 100% bakåtkompatibel med de äldre UNO-korten och har 5V GPIOs. Alla UNO-kompatibla shields och kodbas fungerar även med R4.
UNO R4 lanseras i två versioner, en enklare variant (Minima) för alla projekt som utgår från tidigare UNO-modeller men behöver lite mer beräkningskraft och minne samt en variant med utökad funktionalitet (WIFI) för mer avancerade projekt.
Features
* Overview
- 48 MHz Arm® Cortex®-M4 microprocessor with a floating point unit (FPU)
- 5 V operating voltage
- Real-time Clock (RTC)
- Memory Protection Unit (MPU)
- Digital-to-analog Converter (DAC)
* Memory
- 256 kB Flash Memory
- 32 kB SRAM
- 8 kB Data Memory (EEPROM)
* Peripherals
- Capacitive Touch Sensing Unit (CTSU)
- USB 2.0 Full-Speed Module (USBFS)
- 14-bit ADC
- Up to 12-bit DAC
- Operational Amplifier (OPAMP)
* Power
- Operating voltage for RA4M1 is 5 V
- Recommended input voltage (VIN) is 6-24 V
- Barrel jack connected to VIN pin (6-24 V)
- Power via USB-C® at 5 V
* Communication
- 1x UART (pin D0, D1)
- 1x SPI (pin D10-D13, ICSP header)
- 1x I2C (pin A4, A5, SDA, SCL)
- 1x CAN (pin D4, D5, external transceiver is required)
The ESP32-S3-MINI-1-N8 is the secondary MCU with a built-in antenna for Wi-Fi® & Bluetooth® connectivity. This
module operates on 3.3 V and communicates with the RA4M1 using a logic level translator (TXB0108DQSR).
* Overview
- Xtensa® dual-core 32-bit LX7 microprocessor
- 3.3 V operating voltage
- 40 MHz crystal oscillator
* Wi-Fi®
- Wi-Fi® support with 802.11 b/g/n standard (Wi-Fi® 4)
- Bit rate at up to 150 Mbps
- 2.4 GHz band
* Bluetooth®
- Bluetooth® 5
WIFI-modellen innehåller allt från Minima och dessutom, som namnet avslöjar, en WIFI- och bluetoothmodul samt en 12x8 LED-matris, QWIIC-anslutning och RTC med extern batteribackup.
UNO Rev 4 är 100% bakåtkompatibel med de äldre UNO-korten och har 5V GPIOs. Alla UNO-kompatibla shields och kodbas fungerar även med R4.
UNO R4 lanseras i två versioner, en enklare variant (Minima) för alla projekt som utgår från tidigare UNO-modeller men behöver lite mer beräkningskraft och minne samt en variant med utökad funktionalitet (WIFI) för mer avancerade projekt.
Features
* Overview
- 48 MHz Arm® Cortex®-M4 microprocessor with a floating point unit (FPU)
- 5 V operating voltage
- Real-time Clock (RTC)
- Memory Protection Unit (MPU)
- Digital-to-analog Converter (DAC)
* Memory
- 256 kB Flash Memory
- 32 kB SRAM
- 8 kB Data Memory (EEPROM)
* Peripherals
- Capacitive Touch Sensing Unit (CTSU)
- USB 2.0 Full-Speed Module (USBFS)
- 14-bit ADC
- Up to 12-bit DAC
- Operational Amplifier (OPAMP)
* Power
- Operating voltage for RA4M1 is 5 V
- Recommended input voltage (VIN) is 6-24 V
- Barrel jack connected to VIN pin (6-24 V)
- Power via USB-C® at 5 V
* Communication
- 1x UART (pin D0, D1)
- 1x SPI (pin D10-D13, ICSP header)
- 1x I2C (pin A4, A5, SDA, SCL)
- 1x CAN (pin D4, D5, external transceiver is required)
The ESP32-S3-MINI-1-N8 is the secondary MCU with a built-in antenna for Wi-Fi® & Bluetooth® connectivity. This
module operates on 3.3 V and communicates with the RA4M1 using a logic level translator (TXB0108DQSR).
* Overview
- Xtensa® dual-core 32-bit LX7 microprocessor
- 3.3 V operating voltage
- 40 MHz crystal oscillator
* Wi-Fi®
- Wi-Fi® support with 802.11 b/g/n standard (Wi-Fi® 4)
- Bit rate at up to 150 Mbps
- 2.4 GHz band
* Bluetooth®
- Bluetooth® 5
