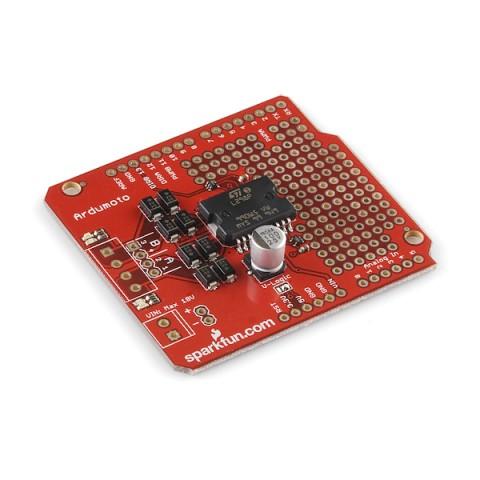

Ardumoto motor driver shield

Motorstyrningsshield för Arduino. Shielden kan styra hastighet och riktning för två stycken DC-motorer. Kortet är uppbyggt kring en L298 H-brygga och kan leverera upp till 2A per kanal. På kortet finns blå och gula lysdioder för att indikera riktning samt dioder för att skydda mot backström från motorerna. Spänningsmatningen sker via Arduinons Vin och logiksignalerna är kompatibla med både 3.3 och 5V.

Styrning för motor ansluten till OUT1/2 är anslutna till pin 12 (riktning A) samt pin 3 (PWM A).
Styrning för motor ansluten till OUT3/4 är anslutna till pin 13 (riktning B) samt pin 11 (PWM B).

Stift/hylslister ingår ej. Se relaterade produkter för passande kontaktdon.
