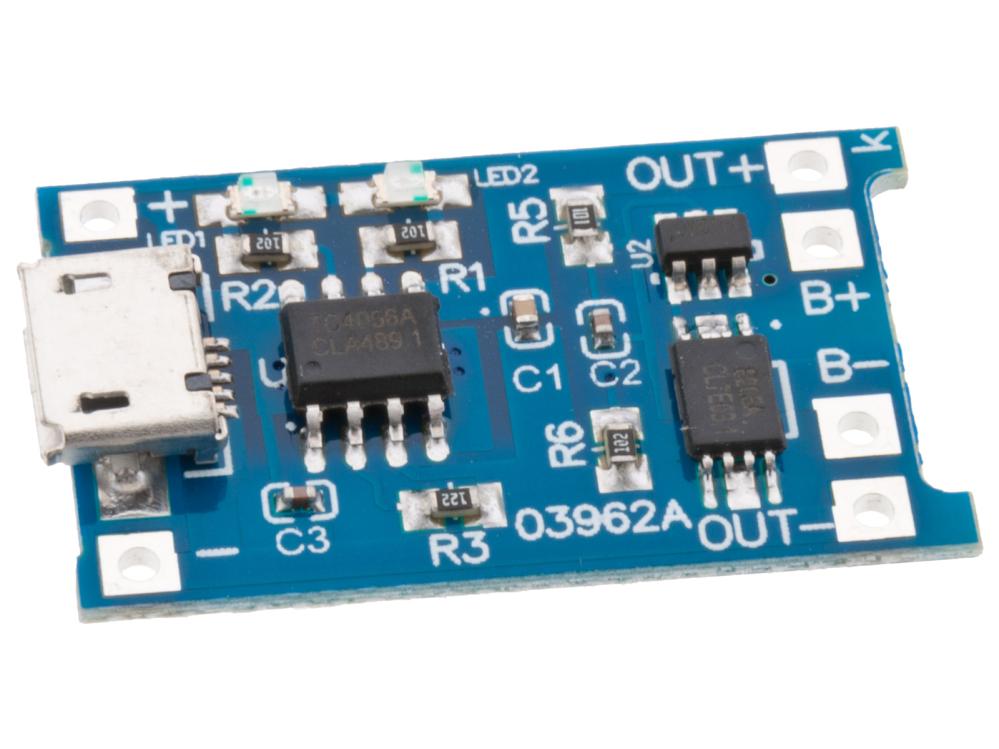

TP4056 laddare med skyddskrets för Li-Ion- och LiPo-cell

TP4056 laddare för Li-Ion- och LiPo-celler med skyddskrets. Indikerar med 2 LED vid laddning samt vid fulladdning.

Max laddström är 1000 mA. Den kan sänkas genom att byta ut resistorn R3.
Vid leverans är R3 = 1.2kohm (SMD 0603) = 1000mA

10kohm            130mA
5 kohm             250mA
3 kohm             400 mA
2 kohm             580 mA
1.66 kohm       690 mA
1.5 kohm         780 mA
1.33 kohm       900 mA
1.2 kohm         1000mA

Specifikationer:

• Överspänningsskydd: 4.3V
• Underspänningsskydd: 2.4V
• Överströmsskydd: 3A
• Inspänning
• Drivspänning via micro-USB: 5V
• Drivspänning via lödanslutning: 4.5-6V
• Batteri (lödanslutning): B+ och B-
