Produktbeskrivning

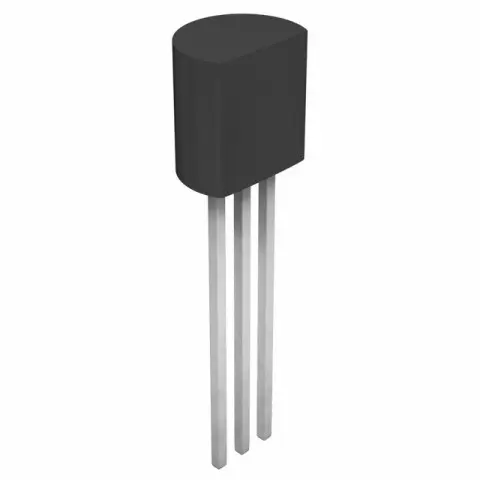

PNP-transistor i TO-92-kapsel.
Används för signalförstärkning och som brytare.
BC5xx-serien är mycket vanliga transistorer för allmänt bruk och förekommer ofta i särskilt apparater med europeiskt eller amerikanskt ursprung alltsedan serien släpptes av Philips och Mullard på 60-talet. Hög förstärkningsgrad (upp till 800hFE) och lågt brus på under 10dB gör att den ofta används för signalförstärkning, inte minst i ljudutrustning. Men att den används så mycket av hobbyister världen över beror nog mest på att den är lätt att använda, billig och förekommer i kit, instruktionsböcker och (inte minst) i radioapparater och annat som skruvas isär av elektroniknybörjare.
BC556, BC557, BC558 och andra tillverkas samtidigt, och selekteras utifrån förstärkningsgrad, brusnivå och andra uppmätta data.
De många och snarlika namnen kan verka förvirrande, men logiken är ganska enkel när väl förstår den:
Bokstäverna först:
B betyder kisel (istället för germanium), C betyder låg spänning och låg frekvens (>300MHz, så inte jättelåg)
556: hög spänningstålighet (-80V CBO / -65V CEO / -5V EBO)
557: normal spänningstålighet (-50V CBO / -45V CEO / -5V EBO)
558: låg spänningstålighet (-30V CBO / -30V CEO / -5V EBO)
559: lågbrusig variant av 558, samma spänningstålighet
560: lågbrusig variant av 557, samma spänningstålighet
Bokstaven i suffixet beskriver förstärkningsgraden, där A är lägst (~110-220), B är normal (~200-450) och C har högst förstärkning (~420-800).
Denna transistor BC559B är alltså en PNP-transistor med låg spänningstålighet och hög förstärkningsgrad, och låg brusnivå.
