Produktbeskrivning

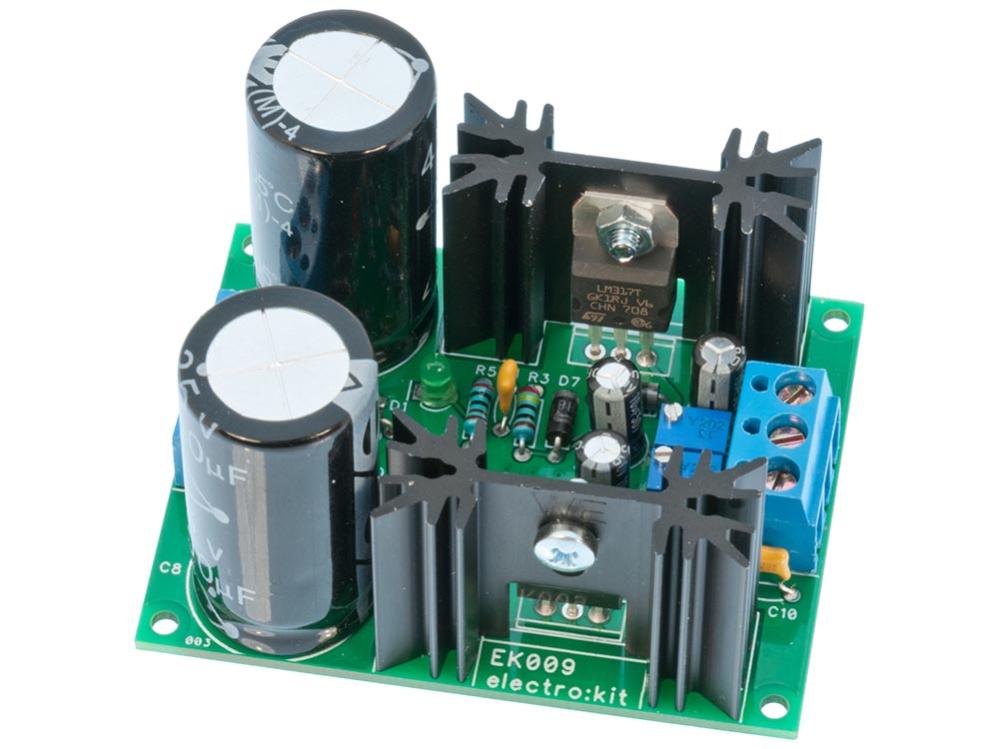

EK009 är en bipolär (dubbel), justerbar spänningsregulator med helvågslikriktning. Inspänningen kan vara en dubbel ostabiliserad likspänning eller växelspänning från en transformator med dubbla sekundärlindningar (center-tap). Det går även att använda en transformator utan center-tap, men då med kraftigt begränsat strömuttag och utspänning om man använder samma filterkondensatorer och inspänning. Om EK009 matas från en transformator utan center-tap ska inte dioderna D2 och D4 monteras. Om en ostabiliserad likspänning används ska inte dioderna D1, D2, D3 och D4 monteras och jumpers ska monteras istället på platserna för D1 och D3.
Spänningsregleringen hanteras av de välkända linjära regulatorerna LM317 och LM337 för positiv respektive negativ spänning. För att utgångarna ska hållas stabila och rippelfria måste inspänningen vara minst 3V högre än önskad utspänning. Skillnaden mellan in- och utspänning bör dock hållas till ett minimum för att hålla värmeutvecklingen i regulatorerna låg. Utspänningen för respektive utgång ställs med trimpotentiometrarna på kortet. Utgångarna för positiv och negativ spänning kan ställas individuellt från 1.3 till 30V.
* Utspänning: ±1.3 - ±30VDC
* Max strömuttag: 1.5A

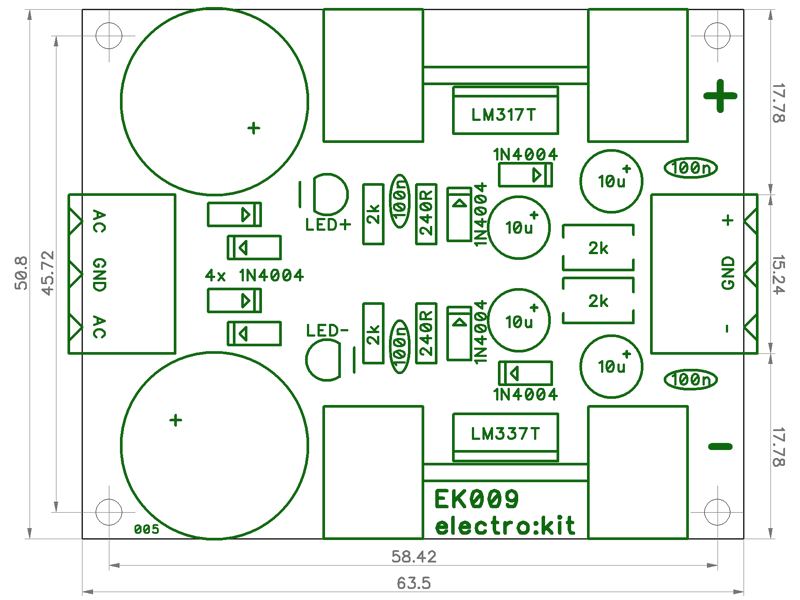

* Dimensioner: 63.5 x 50.8mm * Monteringshål: c-c 58.42 x 45.72mm, ø2.54mm
