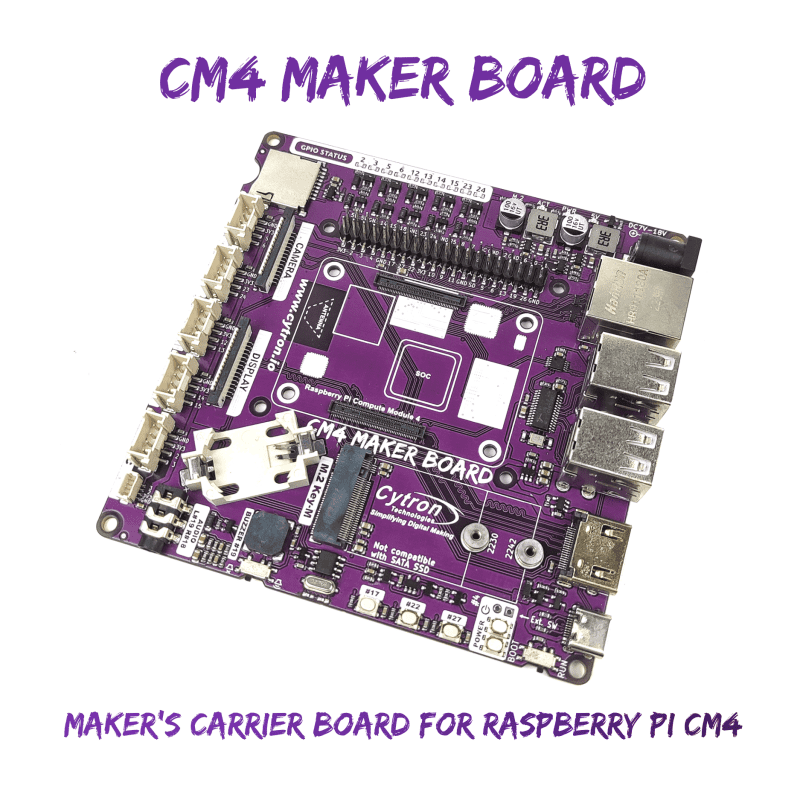

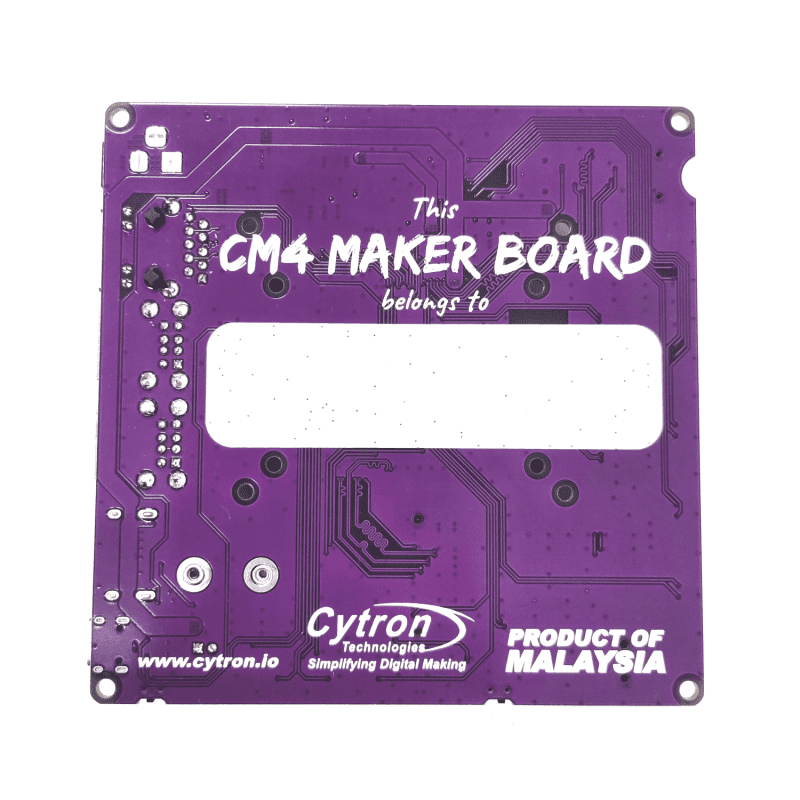

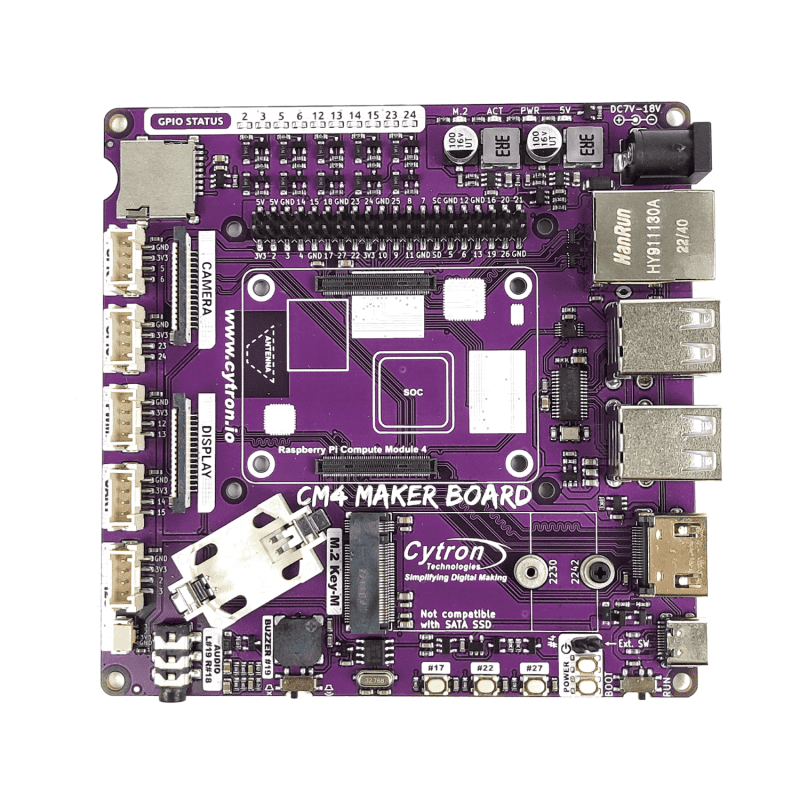

CM4 Maker Board

Adapterkort för samtliga versioner av Raspberry Pi Compute Module 4. Kortet bryter ut alla GPIOs och periferienheter samt lägger till ett flertal användbara funktioner som RTC, DC-jack (7-18VDC), summer, Grove-kontakter, status LEDs för GPIO, samt boot- och power-switch. Kort sagt, ett perfekt kort för labb och utvärdering av Compute Module 4.

10x GPIO LED
1x microSD Card Slot
1x CSI Camera Port
1x DSI Display Port
5x Grove Ports
2x GPIO Ports (GPIO 5, 6 & 23, 24)
1x PWM Port (GPIO 12, 13)
1x UART Port (GPIO 14, 15)
1x I2C Port (GPIO 2, 3)
1x Maker Port (JST-SH 4-Ways Connector)
3x User Buttons
1x Analog Audio Out
1x Piezo Buzzer
1x Buzzer Mute Switch
2x Power Buttons
1x RTC Battery Holder
1x PCF85063A RTC (Note: DSI & CSI are prohibited when using RTC)
1x External Power Button Header
1x Boot Switch
1x M.2 Connector
2x M.2 Mounting Hole
1x USB-C
1x HDMI
4x USB 2.0 Host
1x Gigabit Ethernet
1x CM4 Socket
GPIOs Breakout
1x DC Power Jack
4x Status LEDs
