Produktbeskrivning

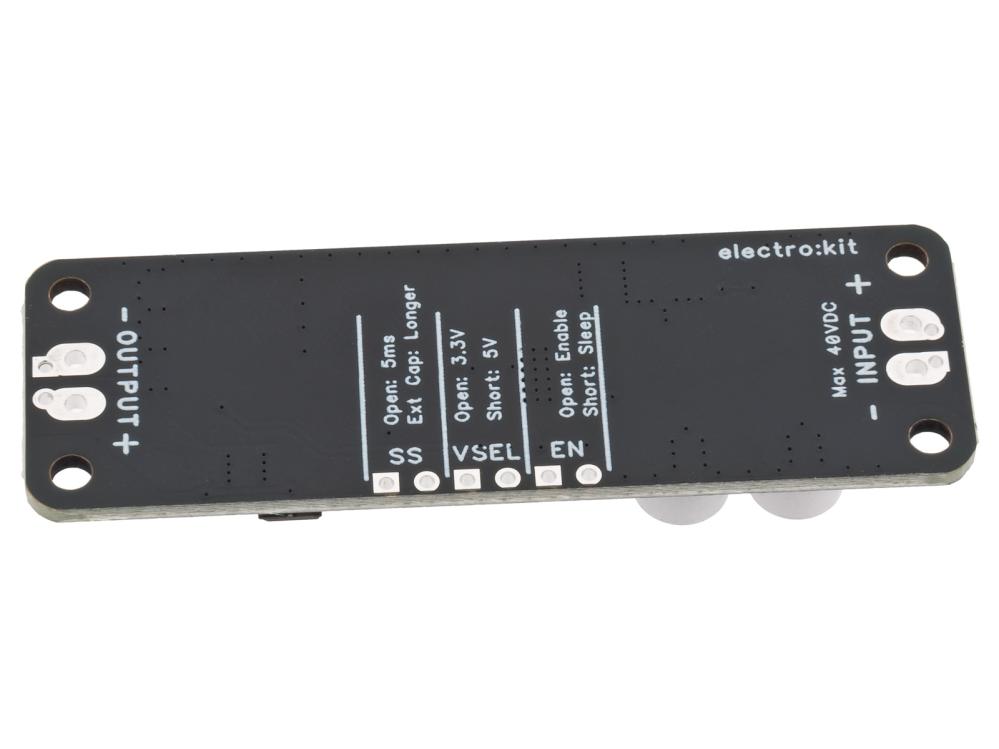

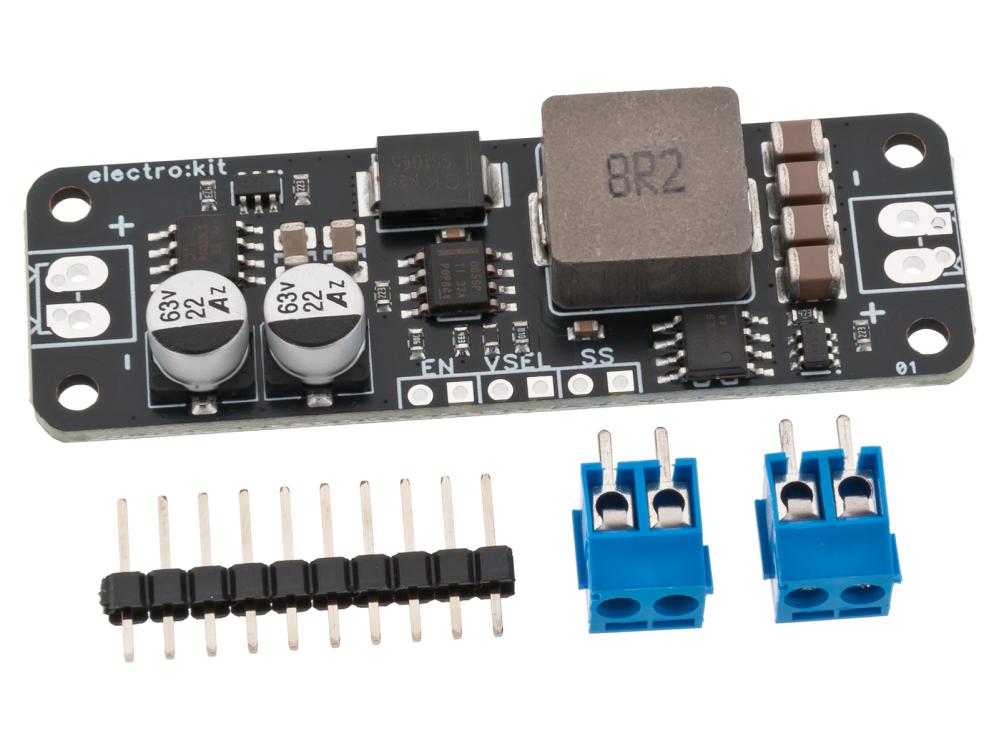

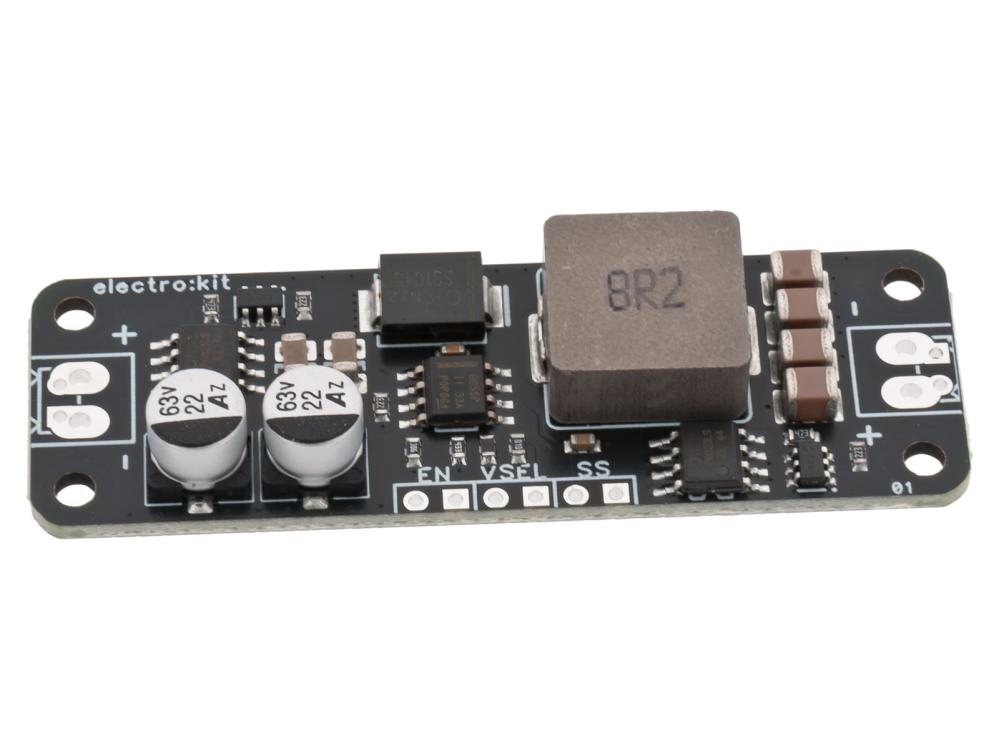

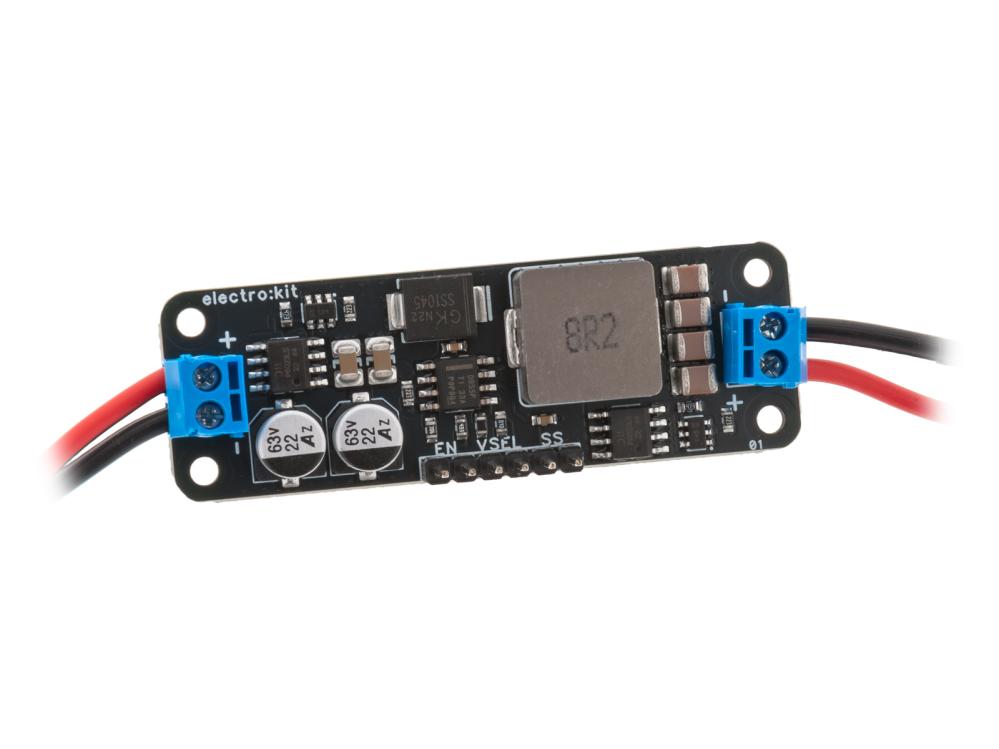

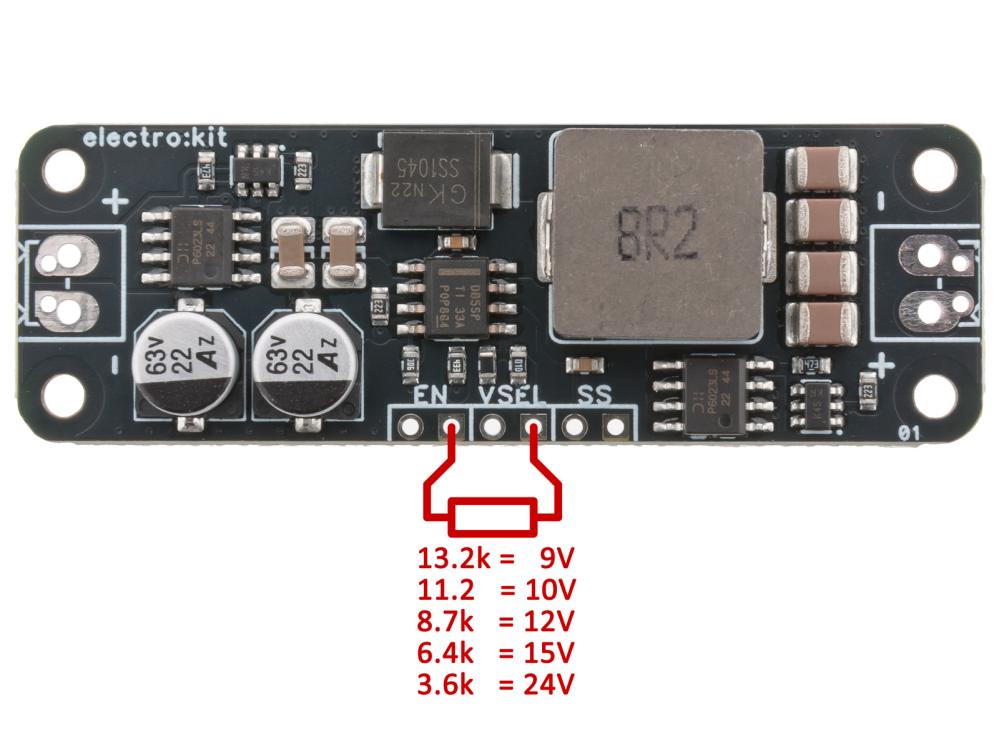

Kompakt och kraftfull DC/DC-omvandlare för extra brett spänningsområde. Modulen klarar av att omvandla en inspänning från 4 - 40 VDC till en lägre spänning. Utgången lämnar en fast utspänning på 3.3V (VSEL öppen) eller 5V (VSEL kortsluten). Observera att inspänningen alltid måste vara någon volt högre än önskad utspänning för att regleringen ska fungera normalt (step-down). Maximalt strömuttag är begränsat till 5A. Regulatorn är skyddad mot fel polaritet och backström med externa kretsar. Internt är regulatorn skyddad mot överbelastning, för hög temperatur och överspänning. Övriga funktioner på kortet är en precis Enable-ingång som även kan skydda mot underspänning (UVLO) samt en justerbar mjukstart (kräver en extern kondensator). Kortet levereras med omonterade kontakter. Två skruvplintar och en stiftlist medföljer.
- Matningsspänning: 4 - 40 VDC
- Max ström: 5 A
- Switchfrekvens: 300 kHz
- Effektivitet: upp till 92%
- Dimensioner: 60 x 20 x 7.5 mm
- Monteringshål: c-c 54 x 14 mm / ø2.5mm
