Produktbeskrivning

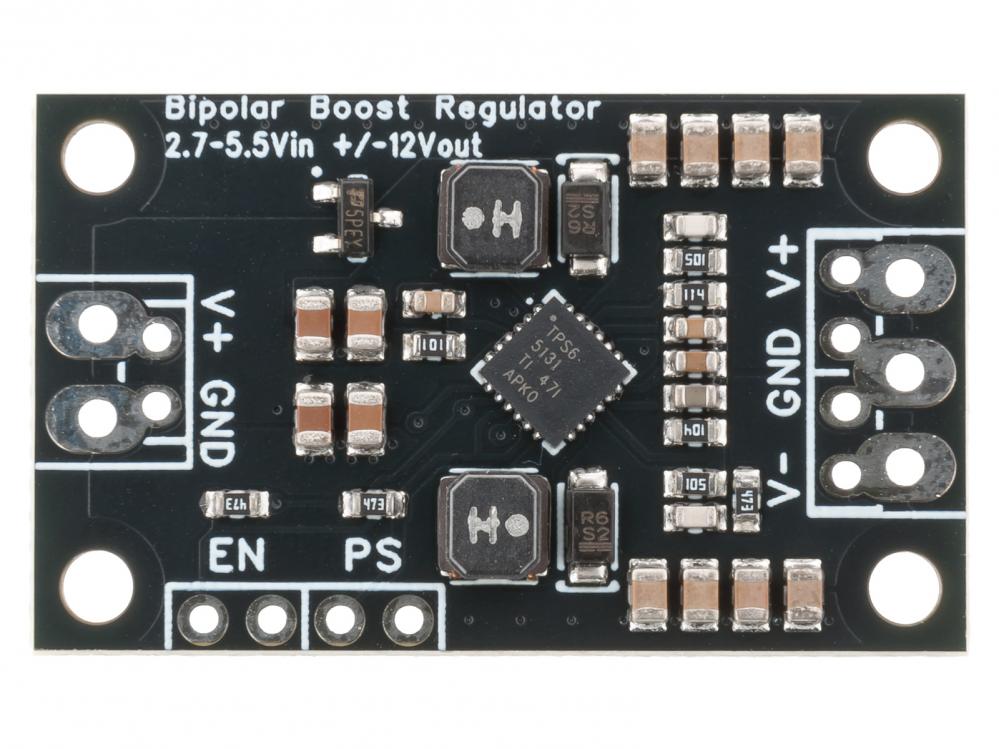

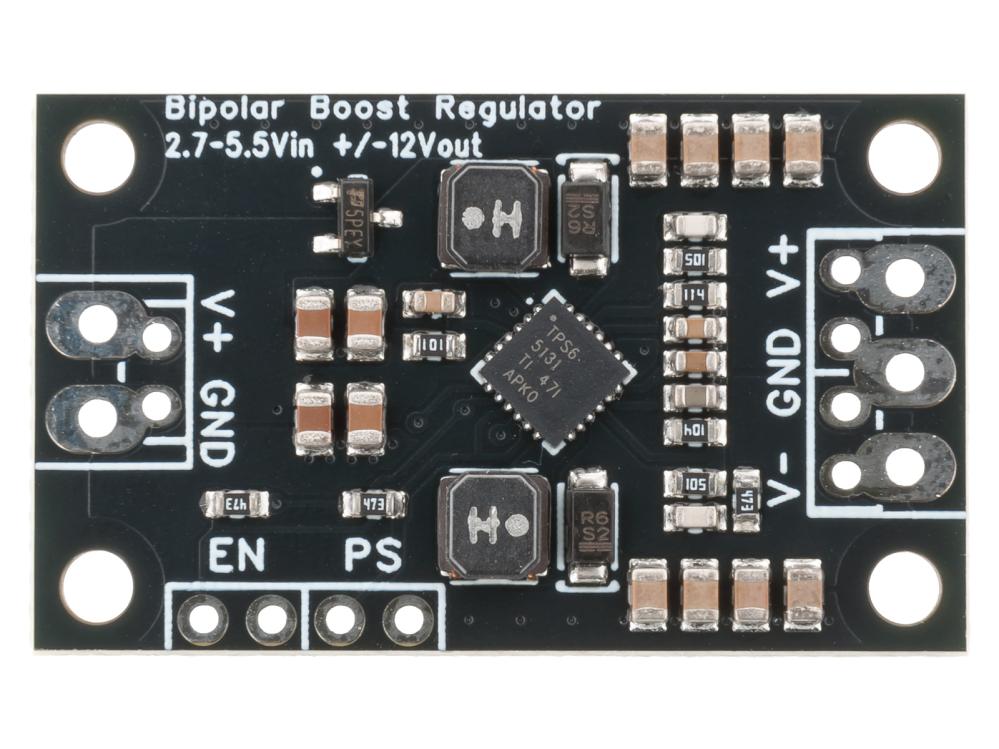

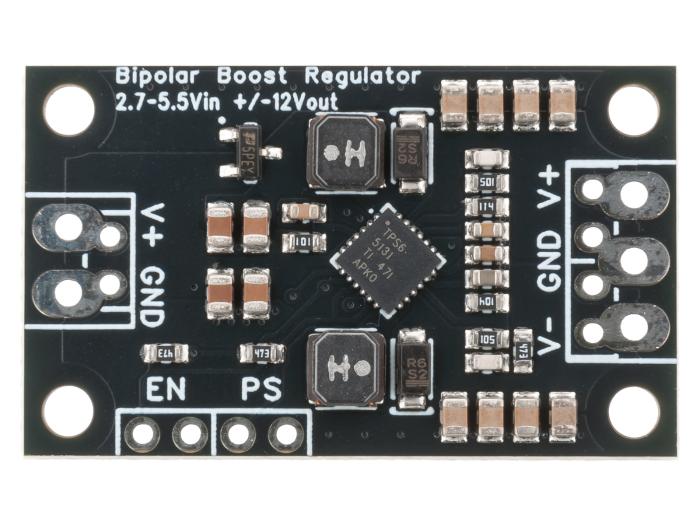

Strömförsörjningsmodul med en switchad spänningsregulator med dubbla utgångar för -12V och +12V. Mycket användbar för att driva OP-förstärkare, AD-omvandlare, DA-omvandlare och andra analoga kretsar som kräver både positiv och negativ spänningsmatning.
Modulen kan både höja (step-up) en ingångsspänning mellan 2.7V och 5.5V till +12V och invertera spänningen till -12V, med en typisk verkningsgrad på cirka 80 %. Maximal belastning är ungefär 300 mA per utgång (VIN = 5V), med upp till 400 mA under korta perioder. När den maximala utgångsströmmen överskrids utvecklas mer värme och regulatorns temperaturskydd löser ut. När temperaturen sjunkit startar regulatorn om automatiskt.
Andra funktioner inkluderar skydd mot underspänning (undervoltage lockout), överspänningsskydd samt mjukstart för att undvika strömrusning vid uppstart.

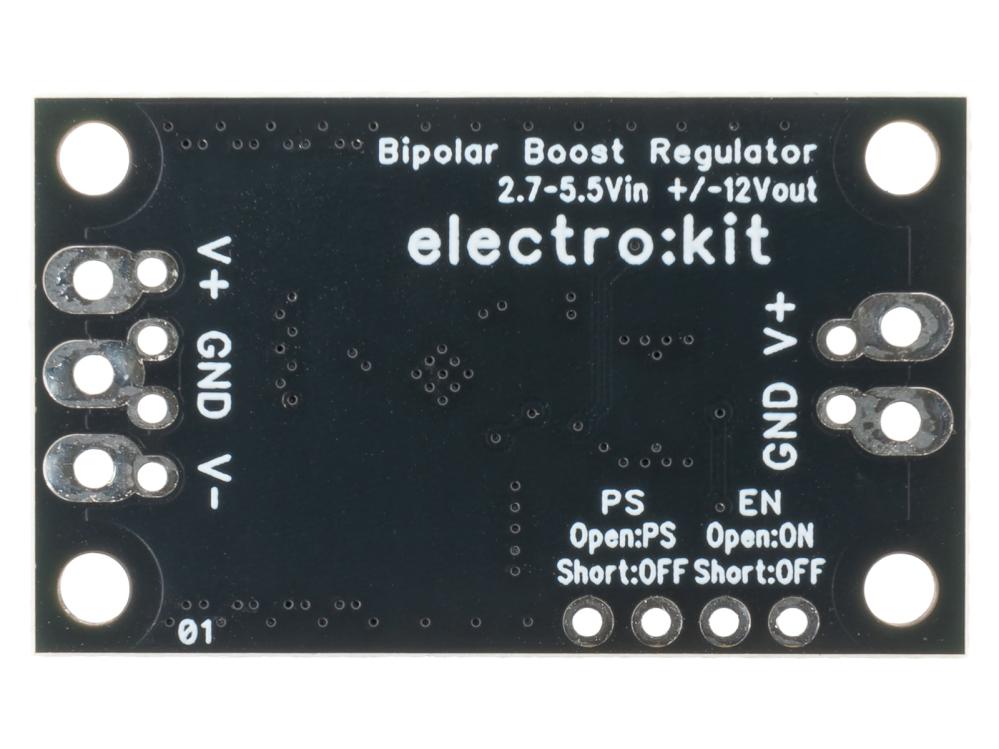

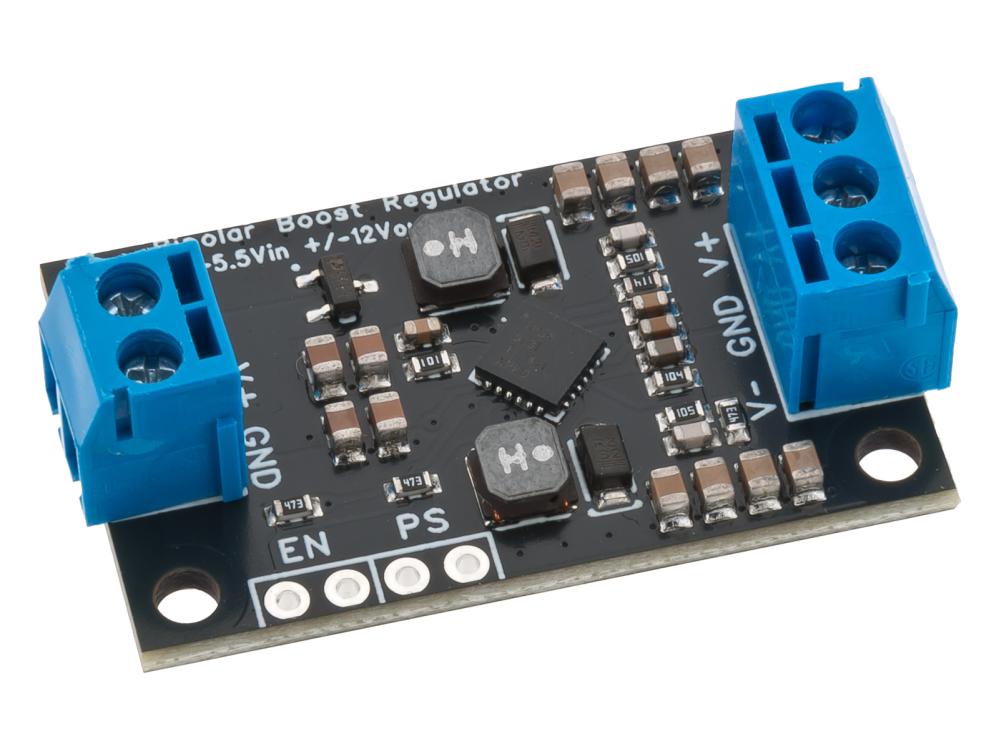

Ingångs- och utgångsanslutningar har plats för både 3.5 mm skruvplintar och 2.54 mm stiftlister. Anslutningar för "Enable" och "Power-Save" är också utdragna för enkel åtkomst.

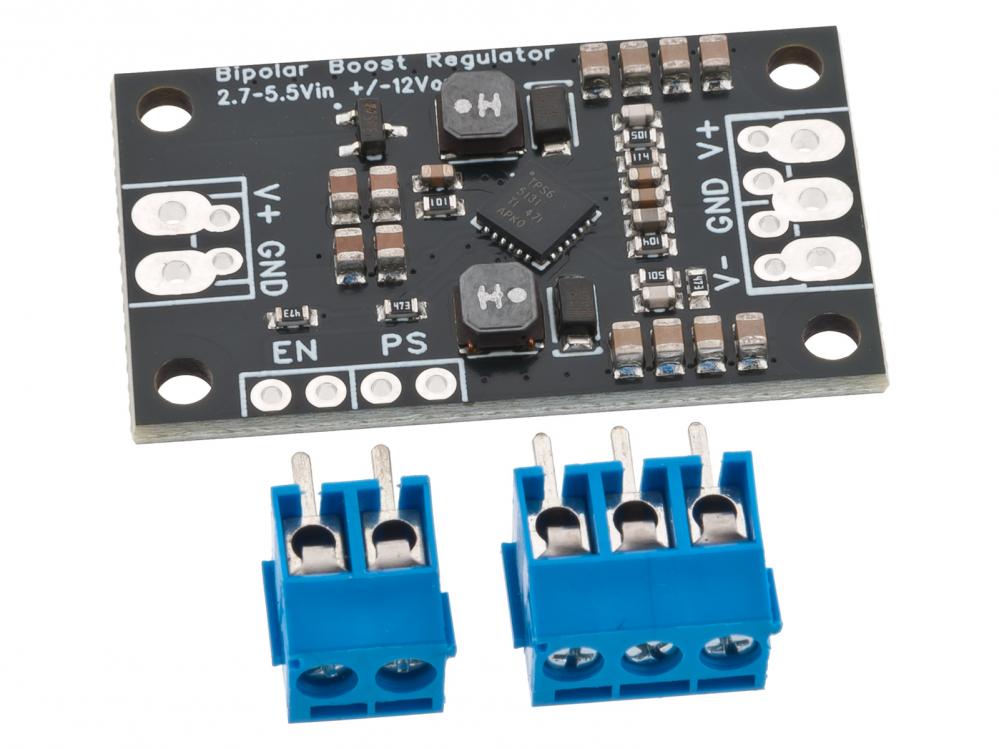

Kortet levereras med alla komponenter monterade och kontakter olödda.
Funktioner
- Driv analoga kretsar från USB eller batterier
- Låg rippel och exakt reglering
- Hög verkningsgrad tack vare switchad konstruktion
- Enkel att använda
Specifikationer
- Matningsspänning: 2,7 - 5,5 VDC
- Utspänning: +12,2 V / -12,2 V
- Utgångsström: ~300 mA (switchgräns 2 A)
- Utgångsrippel: ~20 mVpp
- Verkningsgrad: upp till 89 %
- Ström i avstängt läge: 1 µA
- Switchfrekvens: 1,4 MHz
- Mått: 35 x 21 x 3,4 mm
- Monteringshål: centrum till centrum 30 x 16 mm / ø2,5 mm
