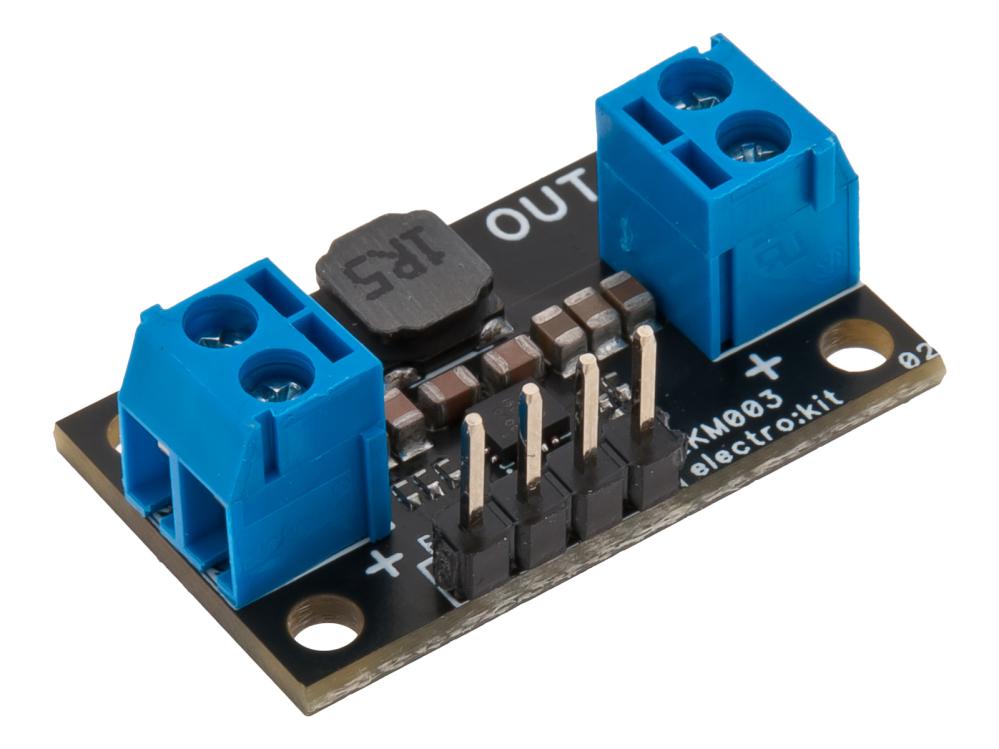

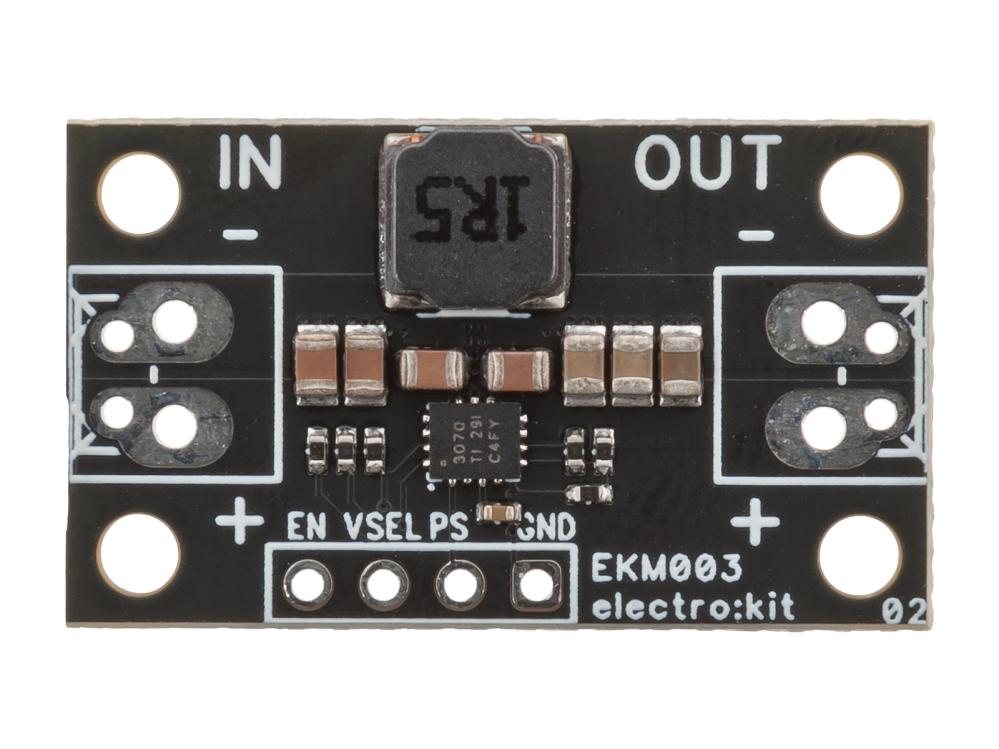

Produktbeskrivning

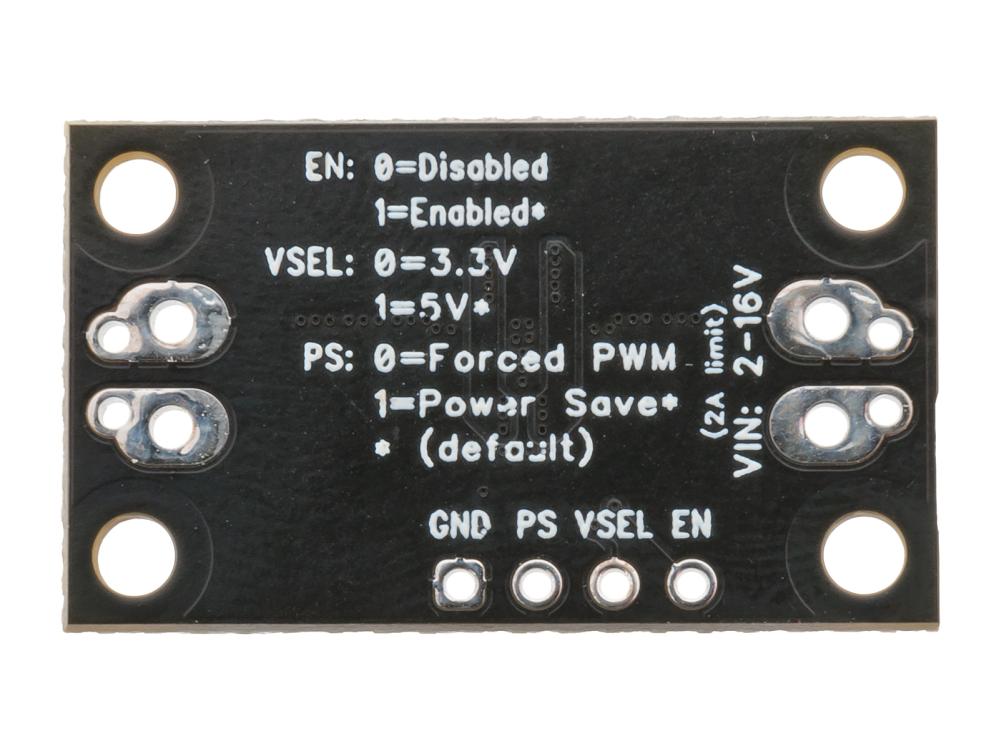

EKM003 är en enkel spänningsregulator som klarar av att både reglera upp (step-up / boost) och reglera ner (step-down / buck). Regleringen sköts automatiskt och utan avbrott. Inspänningen kan variera mellan 3V och 16V medan utgången hålls helt stabil på antingen 3.3V eller 5V. Utspänningen är ställd till 5V som standard och kan ändras till 3.3V genom att ansluta ingången VSEL till GND. Maximalt strömuttag beror på in- och utspänning. Regulatorkretsen klarar dock maximalt 2A. För mer utförlig beskrivning av strömuttag, se diagram i datablad för TPS63070 sida 28.
Funktioner
- Klarar brett inspänningsområde
- Extremt effektiv omvandling, upp till 95%
- Stabil reglering, normalt ±1% av inställd utspänning
- Låg egenförbrukning

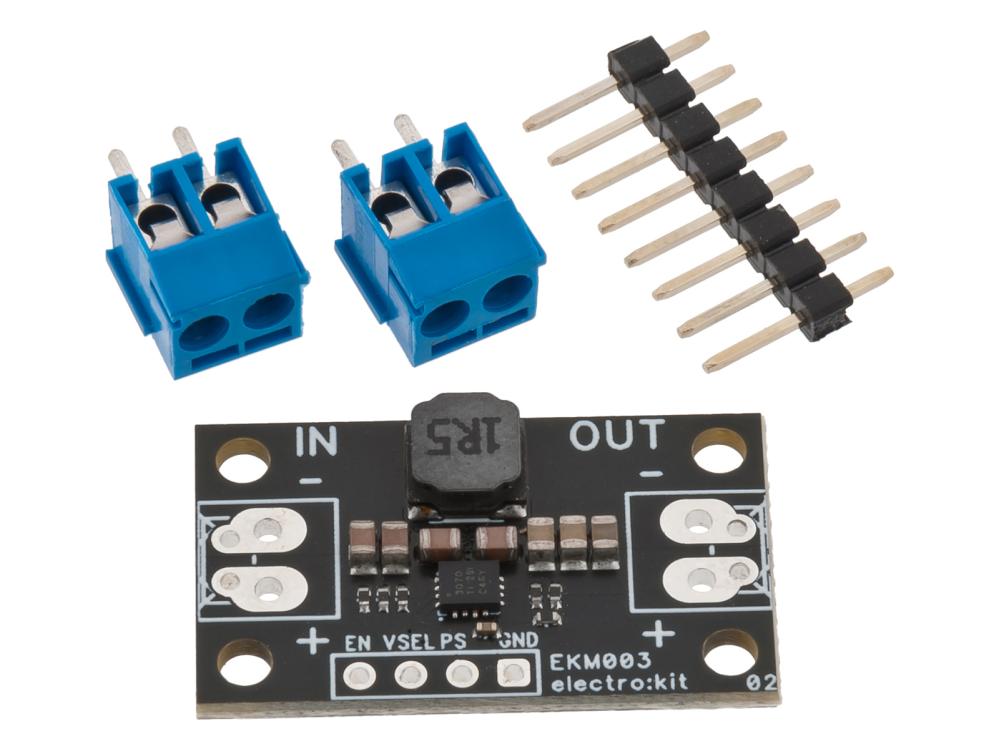

- Litet format med flera anslutnings- och monteringsmöjligheter
- Enkel att konfigurera för två vanliga spänningar (3.3V eller 5V)
- Enable-ingång med komparator
Specifikationer
- Matningsspänning: 3 – 16VDC
- Verkningsgrad: upp till 95%
- Egenförbrukning: ca. 50uA
- Strömuttag: max 2A (efter uppstart)
- Dimensioner: 29 x 17 x 4.3mm (exkl. kontakter)
- Monteringshål: 4x ø2.54mm / c-c 24 x 12mm
