Produktbeskrivning

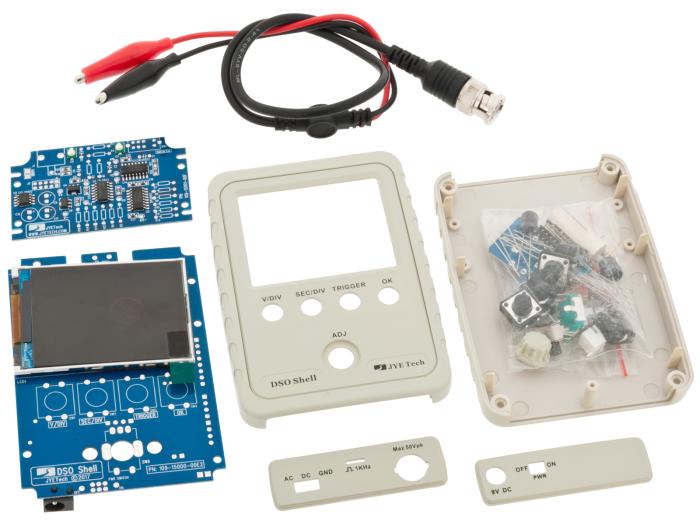

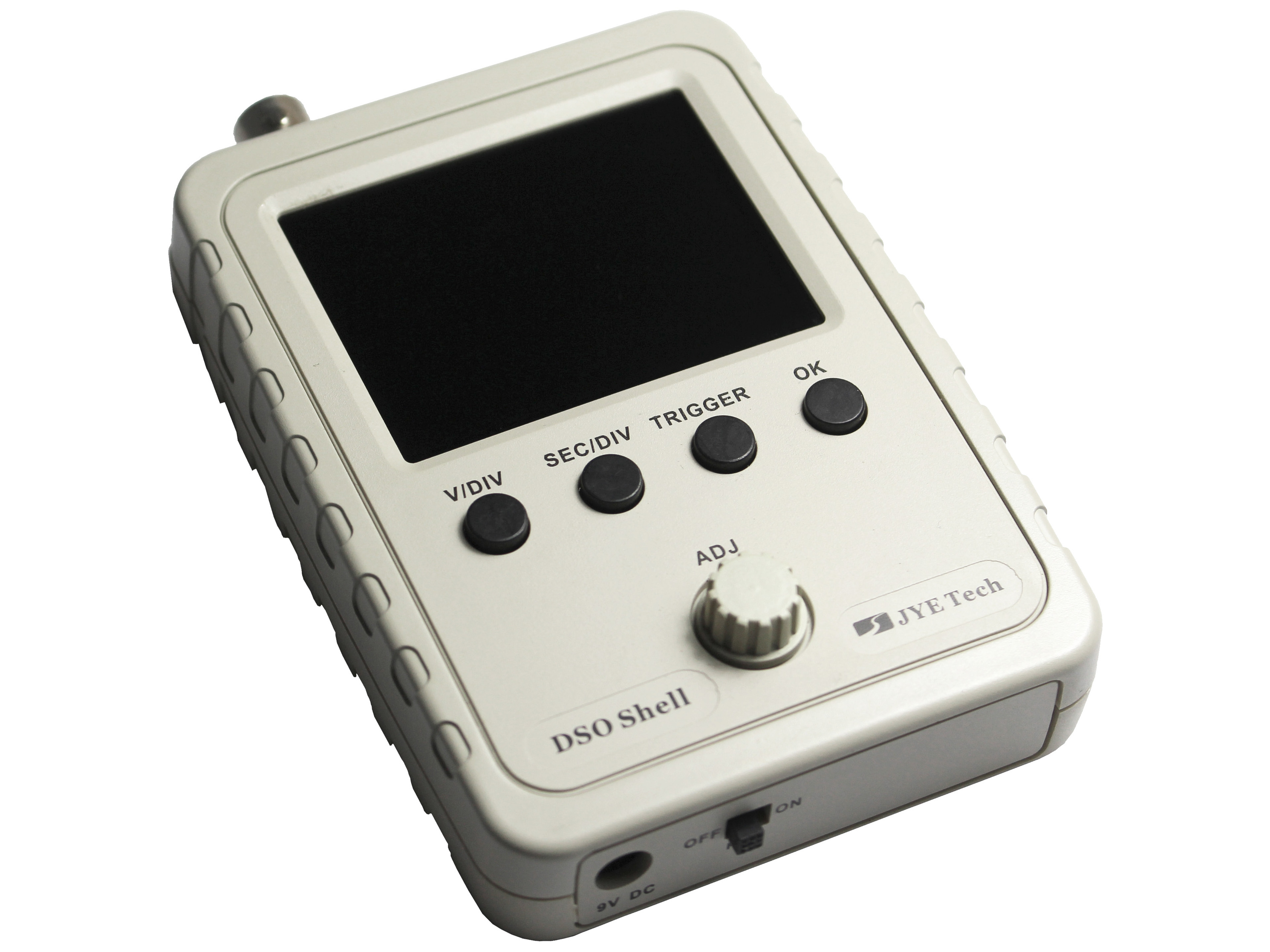

Litet oscilloskop med en 2.4" TFT-färgskärm. Oscilloskopet har en kanal med 200kHz bandbredd och kan mäta på signaler upp till 50Vpp. Byggsatsen levereras med en inbyggnadslåda med utskurna hål för knappar och display.
Observera: Detta är en avancerad byggsats. Alla ytmonterade komponenter levereras färdigmonterade på korten, men alla hålmonterade komponenter måste lödas fast. Lödutrustning, tänger och övriga verktyg krävs för montering!
* Kanaler: 1x
* Bandbredd: 0 - 200kHz
* Känslighet: 10mV/div - 20V/div (±5%)
* Upplösning: 12-bit
* Ingångsimpedans: 1Mohm
* Max. mätspänning: 50Vpp
* Koppling: AC, DC, GND
* Samplingshastighet: 1Msps
* Tidsbas: 10us/div - 500s/div
* Inspelningslängd: 1024pt
* Triggerlägen: Auto, Normal, Single / stigande, fallande
* Display: 2.4" TFT 320x240px
* Matningsspänning: 8 - 10VDC
* Strömförbrukning: 120mA (vid 9V)
* Dimensioner: 85 x 75 x 15mm
* Vikt: 50g
