Produktbeskrivning

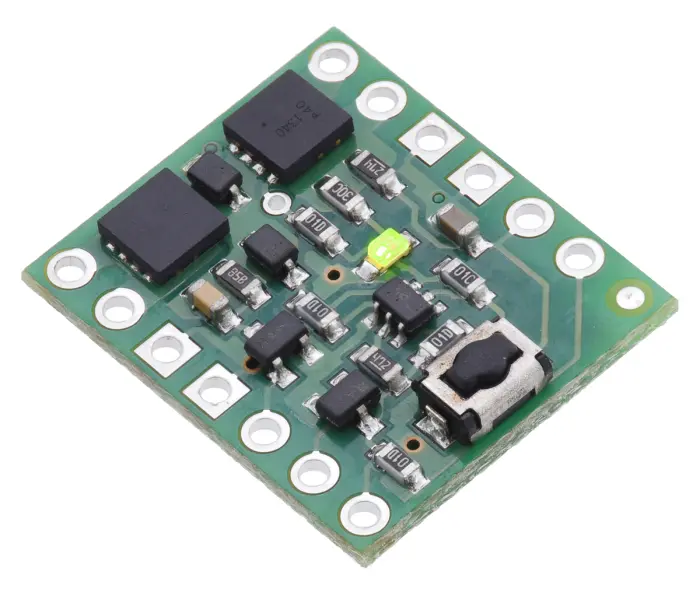

En elektronisk solid-state-strömbrytare med smarta funktioner för att styra dina apparater på ett säkert vis. Strömmen kan ställas med en momentan strömbrytare, ett tryck slår på strömmen, ett till stänger av den. Styringångar ger möjlighet till automation, antingen automatisk avstäningning från apparten som spänningssätts, eller styrning från en mikrokontroller, Raspberry Pi, mikrobrytare, reedrelä, m.m. Eftersom strömbrytaren använder momentana omkopplare kan flera knappar användas parallellt och i kombination med mikrokontrollers osv. Observera att den växlande kretsen hos strömbrytaren filtrerar vissa kontaktstudsar, men att kraftigt studsande omkopplare (flera millisekunder) kanske inte fungerar ihop med enheten.
En momentan omkopplare finns monterad, och punkter för anslutning av externa omkopplare finns. Det finns även anslutningar för av ELLER på, för omkopplare som inte ska växla utan exempelvis endast stänga av, likt nödstopp.
Eftersom endast mycket lite ström (och inte den som strömbrytaren ställer) passerar genom den momentana omkopplare kan i princip vilken omkopplare som helst kan användas för styrning.
Den elektroniska strömbrytaren har skydd mot felpolaritet och kan på ett säkert sätt ställa spänningar från 4.5-40V med strömstyrkor upp till 4A (den blir dock varm vid höga effekter).
Matas med spänningen som ska brytas, och kan alltså drivas på 4.5-40V.
Anslutningar:
A: ansluts till B genom en momentan omkopplare för att växla strömbrytaren
B: (se A)
ON: en hög puls ( > 1V sluter strömbrytaren)
OFF: en hög puls (> 1V öppnar strömbrytaren)
CTRL: denna ingång styr direkt strömbrytarens läge. En hög puls (> 1V) sluter strömbrytaren, en låg puls (alltså dragen mot jord) öppnar den. Lämnas flytande när man inte vill ändra strömbrytaren, alltså inte en konstant hög spänning. OBS: driv inte denna med en puls samtidigt som du gör det på OFF-ingången
Fördelar över mekaniska strömbrytare:
Kompakt
inbyggt skydd mot felpolaritet
Möjlighet till flera omkopplare för samma strömbrytare
Eliminerar kontaktstudsar, vilket ger känsliga apparater en fin flank utan spikar
Begränsar strömspikar för induktiva laster
Möjlighet till automatisk avstängning med OFF-ingången
Möjlighet till styrning från mikrokontrollers, timers m.m. (ON och CTRL-ingångarna)
Passar i kopplingsdäck och experimentkort.
Inbyggd lysdiod
Nackdelar mot mekaniska strömbrytare:
Strömbrytaren är polariserad, ström kan inte gå från VOUT till VIN (detta är själva polaritetsskyddet)
Något begränsat arbetsområde för spänningar
Strömbrytaren kan förlora sitt läge när den själv stängs av. Normalt startar den i av-läge, men kan ibland starta i på-läge när den drivs på/bryter högre spänningar
Kan endast växla DC (tappar läge för kraftigt växlande spänningar och brus)
Isoleringen är inte total i av-läget
