Produktbeskrivning

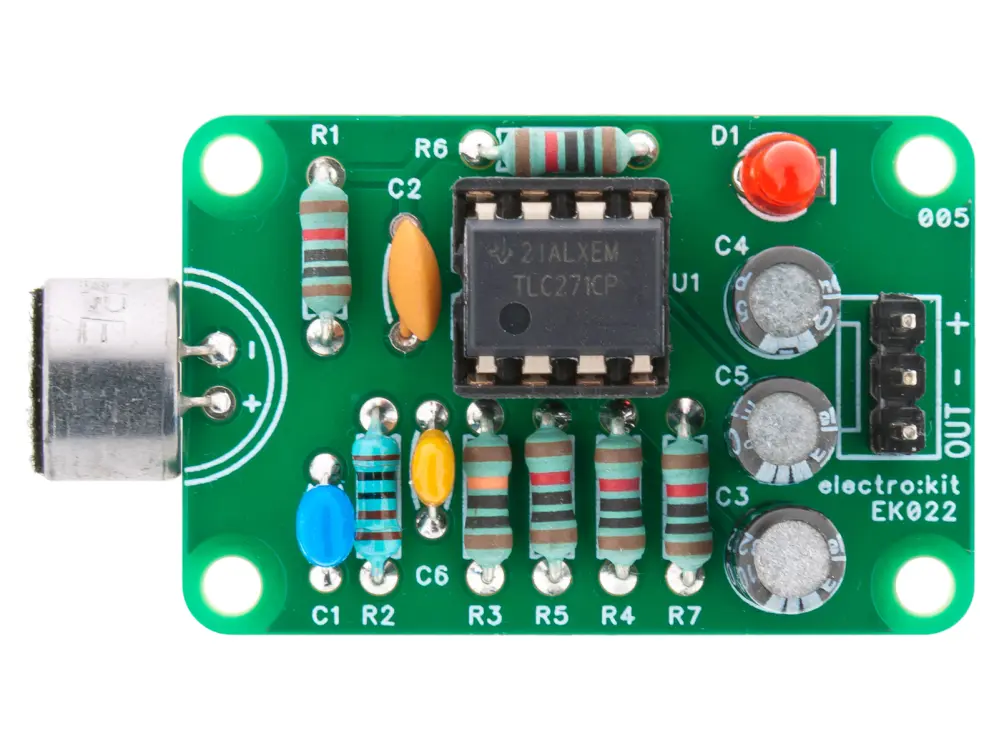

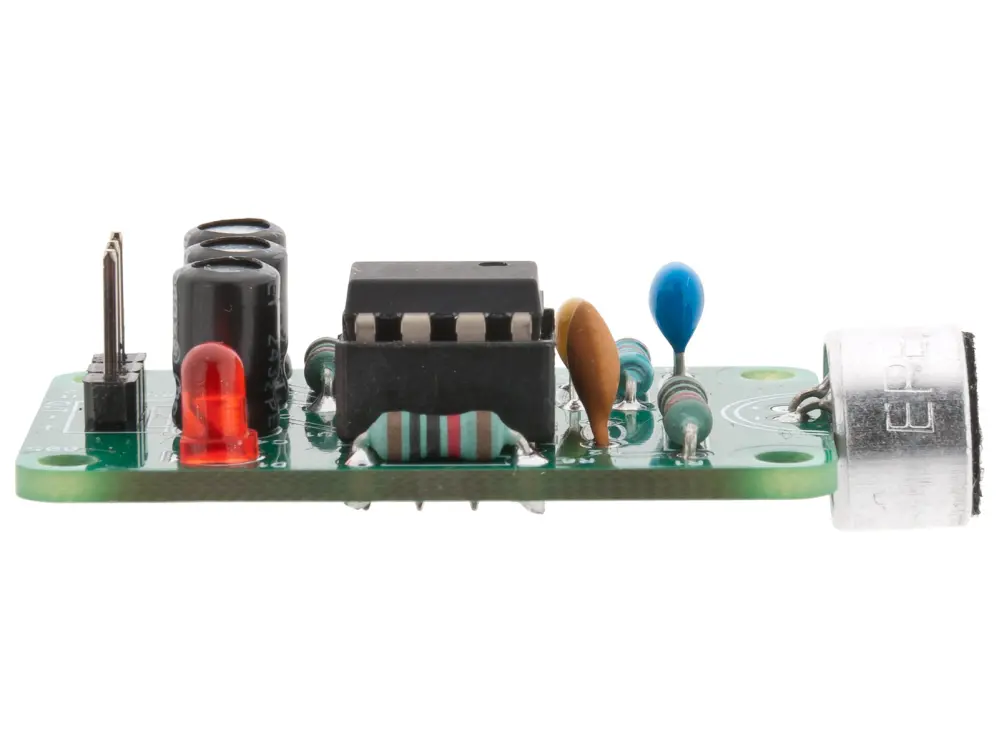

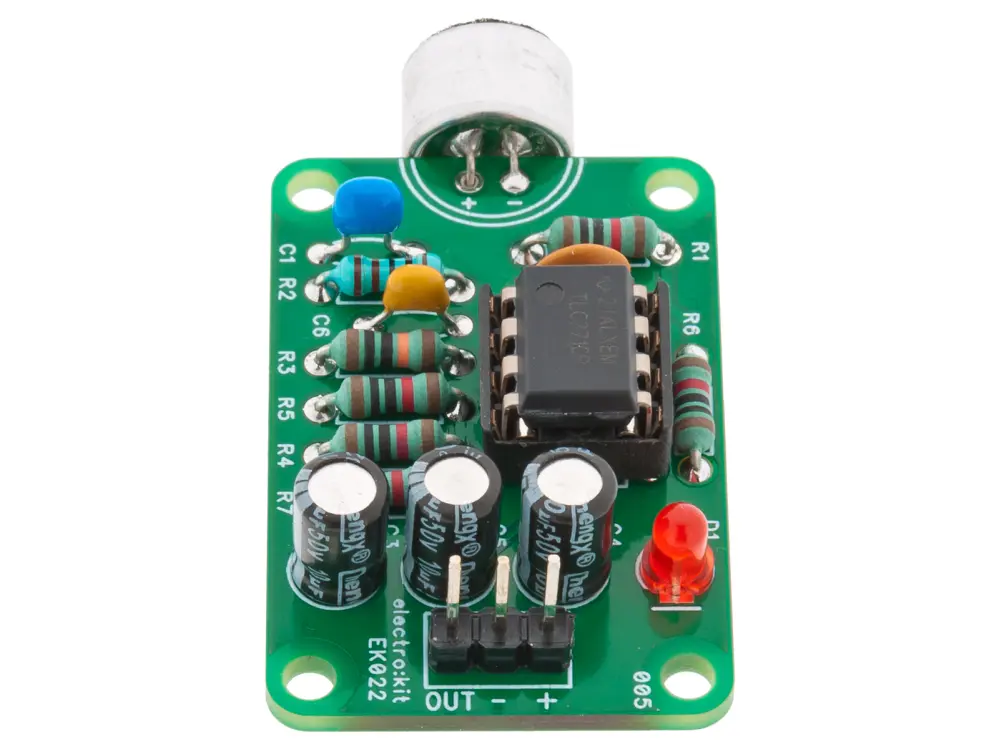

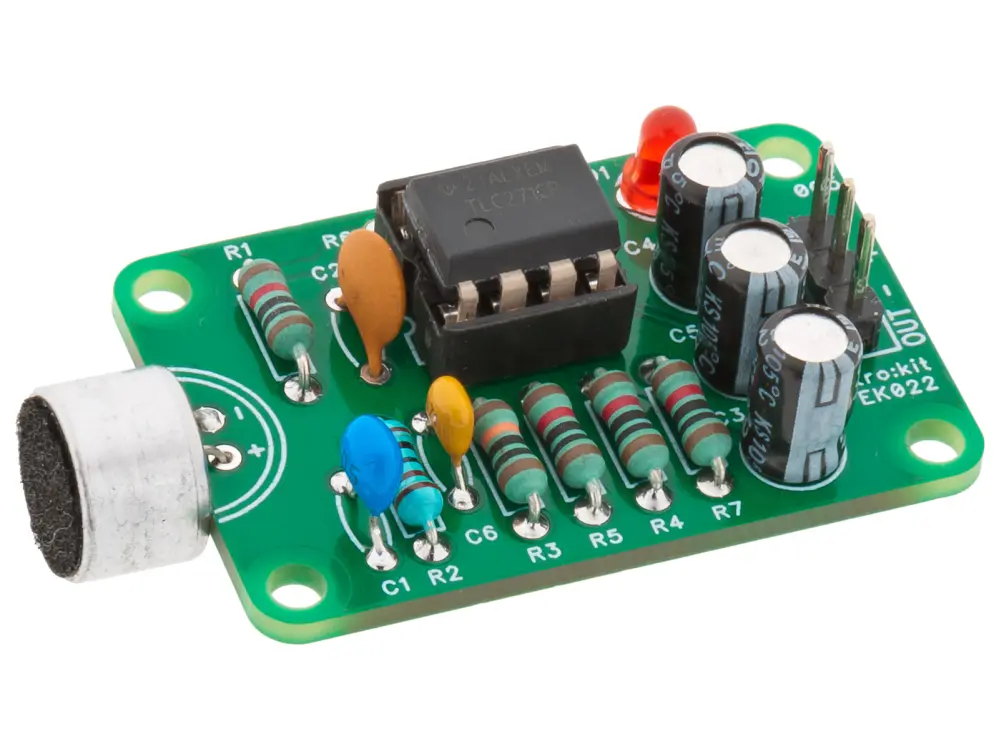

EK022 är en förstärkare för elektret-mikrofoner. En mikrofon är inkluderad i byggsatsen och monteras direkt på kortet. Byggsatsen innehåller alla komponenter som behövs för att driva mikrofonen och förstärka signalen till en nivå lämplig för användning med en mikrokontroller eller ljudutrustning. Om kondensatorn C5 monteras kommer utgången vara AC-kopplad och lämplig att användas med mixerbord, förstärkare eller annan ljudutrustning. För användning med en mikrokontroller eller annan elektronik med vanliga logiknivåer bör de två anslutningarna i stället byglas med ett komponentben. Utgången kommer då vara DC-kopplad och svänga mellan 0V och V+, centrerat kring halva matningsspänningen. Förstärkningsgraden är ställd till 100x, men kan ändras genom att byta ut återkopplingsmotståndet till förstärkaren (R3). Förstärkningsgraden kan beräknas med formeln G=R2/R3 (1k/100k = 100x förstärkning). Den medföljande mikrofonen har en känslighet på -50dBu, vilket kan översättas till 3.16mV/Pa. För att ge någon användbar signal behöver den alltså förstärkas ganska kraftigt! OP-förstärkaren TLC271 som används i byggsatsen klarar ett brett spänningsområde och kan drivas med spänningar från 3V upp till 12V.
- Matningsspänning: 3 - 12 VDC
- Strömförbrukning: 2.2mA (@ 12V)
- Dimensioner: 38 x 25mm
- Monteringshål: c-c 33 x 20mm, ø2.5mm
