Förstärkare klass-D 3.2W mono I2S

Art nr: 41016698 - Sparkfun
Handla denna produkt Förstärkare klass-D 3.2W mono I2S
pris 99 SEK
Inklusive 25% moms
Lagervara, 14 st
Enhet: styck

12 000 produkter

Snabb leverans

Frakt från 29 kr

Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se

Produktbeskrivning

ÖppnaStäng

Produktbeskrivning

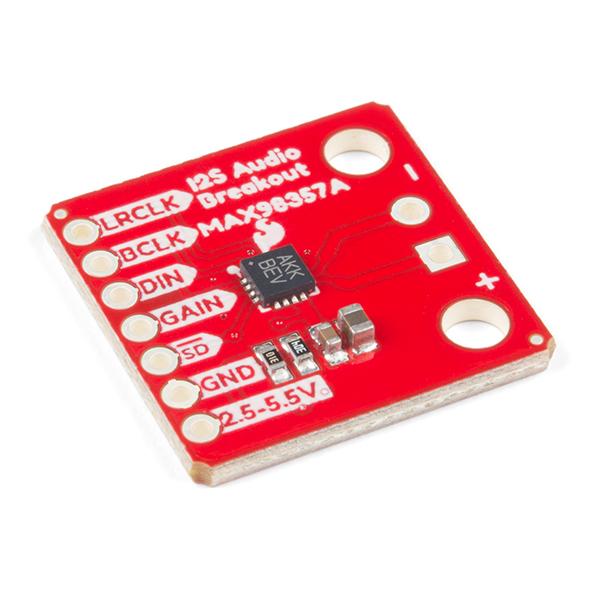

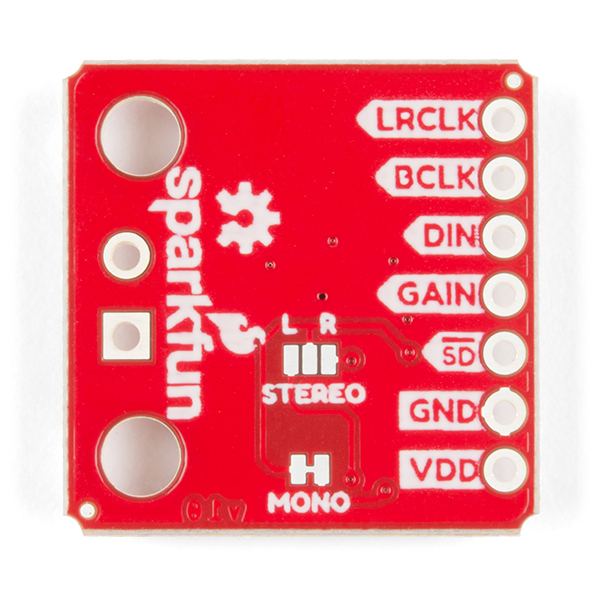

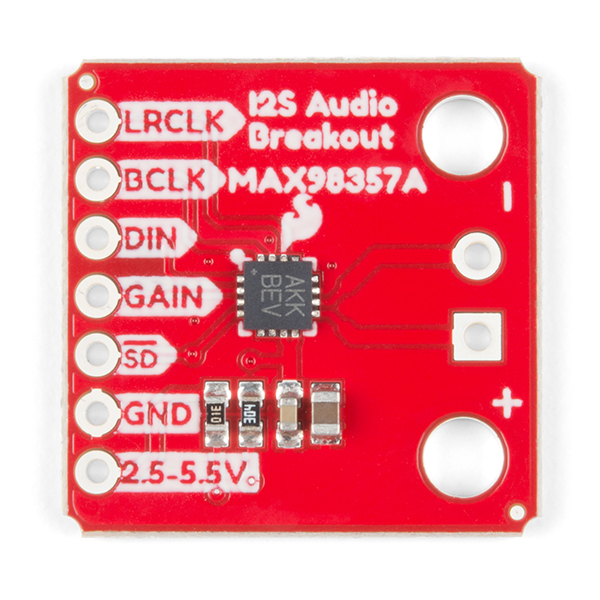

Sparkfun I2S Audio Breakout board är ett litet förstärkarkort, med inbyggd DAC, eller DA-omvandlare (MAX98357A). Enheten bygger på I2S-protokollet, som är gjort för att skicka digitalt ljud mellan olika enheter (notera att det inte är samma som I2C). Förstärkaren har en kanal (mono) med en maximal effekt på 3.2W vid 4Ohm och kortet kan konfigureras så att höger, vänster eller båda kanaler spelas upp summerat.
Kortet kräver inga externa komponenter och är snabbt att komma igång med. Förstärkningsgraden kan ställas in mellan +3/6/9/12/15dB genom att koppla enligt följande:

Förstärkning:Anslutning:
15dBTill GND med 100kOhm motstånd.
12dBTill GND.
9dBEj ansluten (normalläget)
6dBTill VDD.
3dBTill VDD via 100kOhm motstånd.


Högtalare ansluts lämpligen med en 2-polig 3.5mm skruvplint (ingår ej).
Några exempel på enheter som kan "prata" I2S är Raspberry Pi 3 B+, olika Teensy-kort, ESP32, ESP12S.

* Matningsspänning: 2.5 - 5.5V
* Uteffekt: 3.2W (4ohm, 5V)
* Samplingsfrekvens: 8kHz - 96kHz
* Bitdjup: 16/32 bit
* Strömförbrukning: 2.4mA

Produktinformation

  • SKU:

    41016698
  • MPN:

    DEV-14809
