Produktbeskrivning

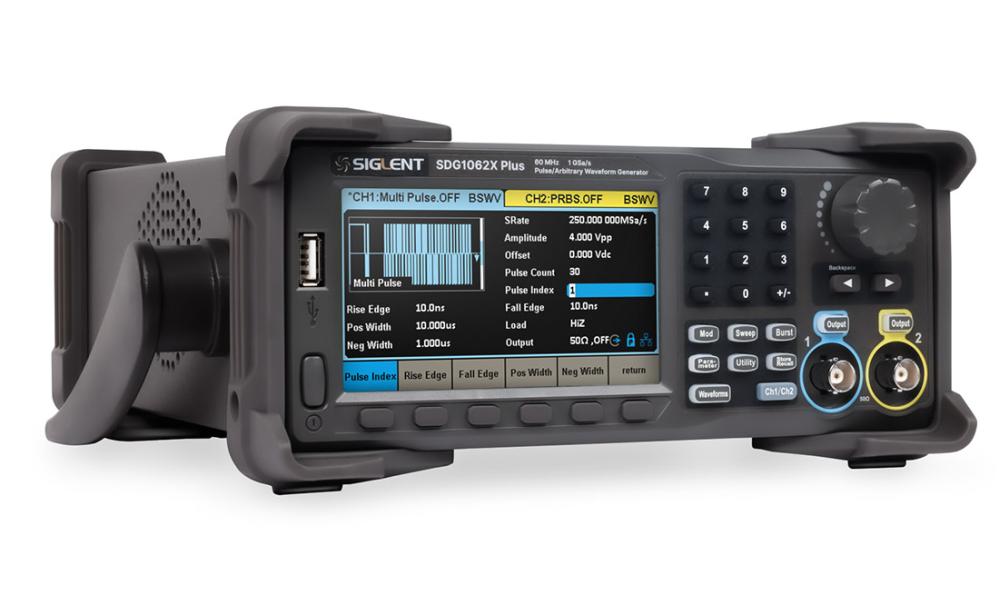

Siglent SDG1022X Plus – Högpresterande tvåkanals funktions-/arbiträr vågformsgenerator
Siglent SDG1022X Plus är en högpresterande tvåkanals funktions- och arbiträr vågformsgenerator, utvecklad för att möta kraven i moderna test- och forskningsmiljöer. Med en maximal utgångsfrekvens på 30 MHz, 16-bitars vertikal upplösning och en samplingshastighet på 1 GSa/s levererar den exceptionell precision.
De viktigaste funktionerna inkluderar TrueArb-teknologi för lågdistorsions arbiträra vågformer, EasyPulse-teknologi för jitterfria fyrkants- och puls-signaler samt en kraftfull sekvensuppspelningsfunktion. Med en maximal amplitud på ±10 V, en intuitiv 4,3” display och mångsidiga moduleringsmöjligheter är SDG1022X Plus en pålitlig lösning för ingenjörer och forskare.
Viktiga egenskaper hos Siglent SDG1022X Plus:
- Två kanaler: Oberoende utgångar med en maximal frekvens på 25 MHz.
- Hög samplingshastighet: 1 GSa/s för exakt vågformsgenerering.
- Hög vertikal upplösning: 16-bitars upplösning för noggrann återgivning.
- TrueArb-teknologi: Genererar lågdistorsions arbiträra vågformer med stor precision.
- EasyPulse-teknologi: Producerar jitterfria fyrkants- och puls-signaler med finjusterad kontroll över stig- och falltider.
- Arbiträr vågformslängd: Stödjer upp till 8 Mpts per kanal för komplex vågformsdesign.
- Brett amplitudområde: Maximal utgångsamplitud på ±10 V.
- Inbyggda modulationsfunktioner: AM, FM, PM, PWM, PSK, FSK, ASK och fler.

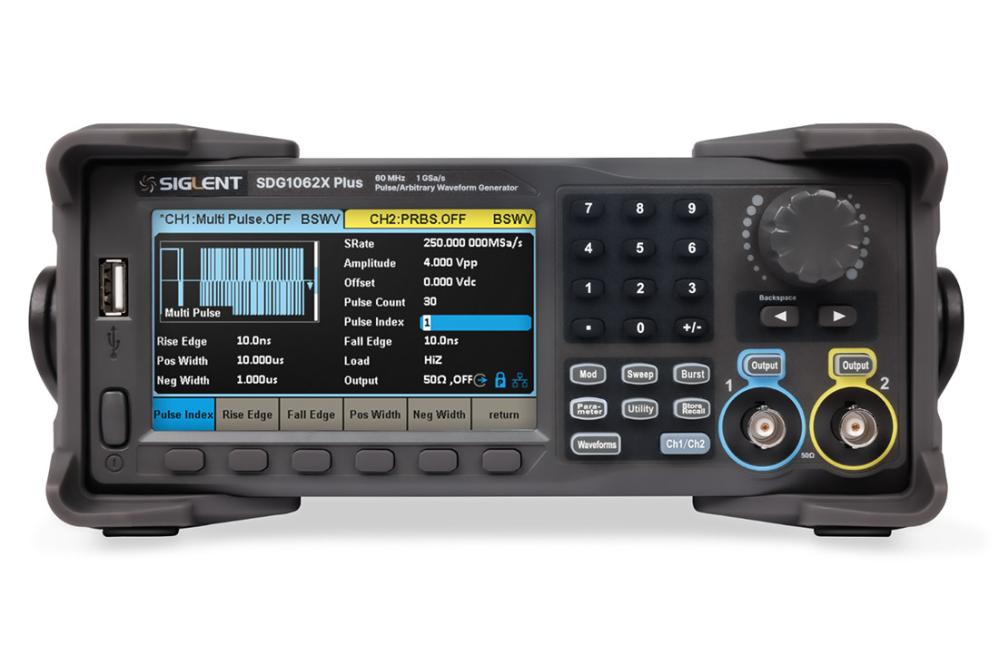

- Multi-pulsutgång: Möjliggör mätning av switchparametrar hos nätaggregat.

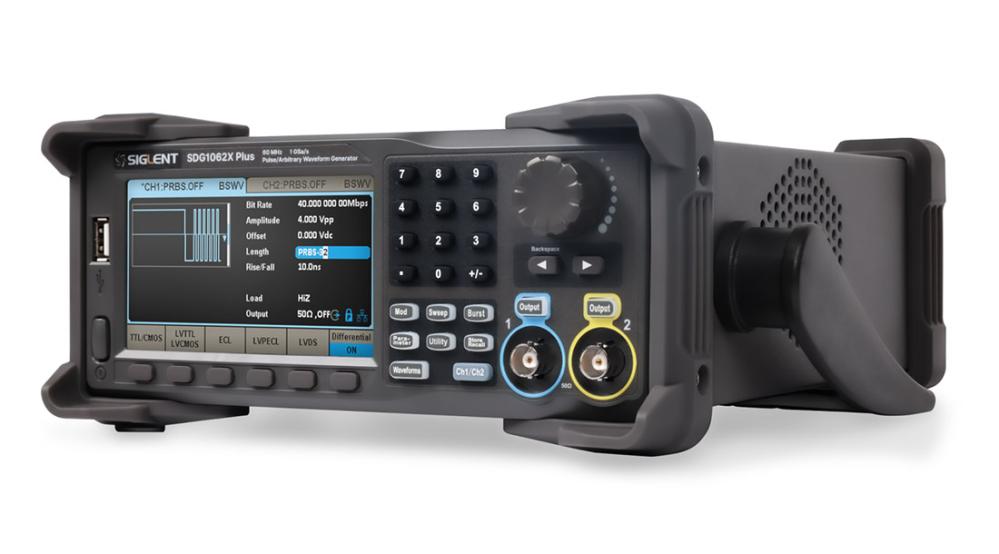

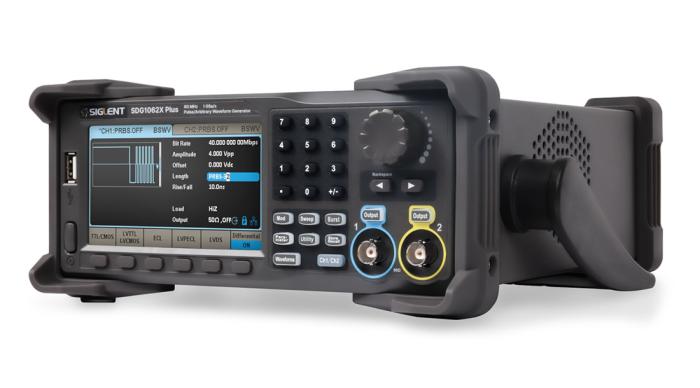

- PRBS-mönstergenerering: Stödjer upp till 40 Mbps för avancerade testbehov.
- Sweep- och burst-lägen: Flexibla testmöjligheter med justerbara parametrar.
- Sekvensuppspelningsfunktion: Lagrar och spelar upp komplexa vågformer effektivt.
- Frekvensräknare: Upp till 200 MHz med hög precision.
- Användarvänlig display: 4,3” färg-LCD med tydligt gränssnitt.
- Fjärrkontrollsstöd: Inbyggd WebServer för kontroll via webbläsare.

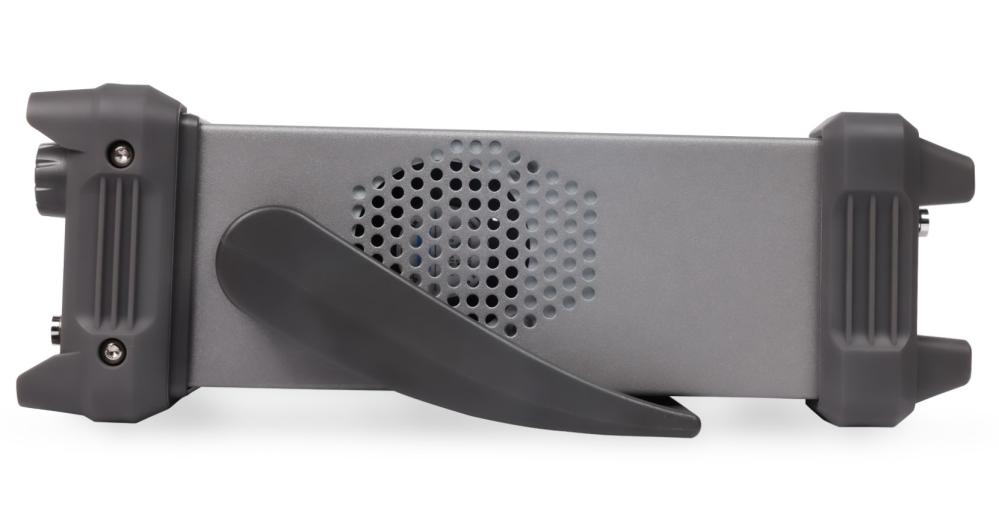

- Kompakt design: Portabel och utrymmeseffektiv formfaktor.

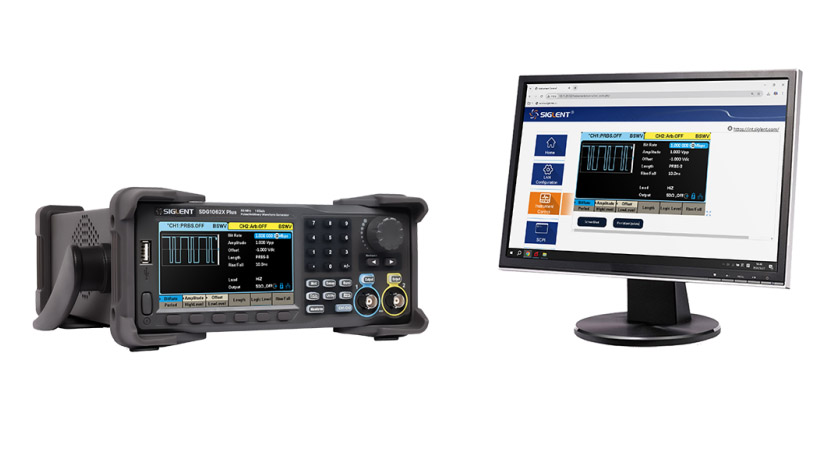

Fjärrkontroll via webbläsare
Siglent SDG1022X Plus är utrustad med en inbyggd WebServer, vilket möjliggör smidig fjärrstyrning och övervakning från en webbläsare. Utför testuppgifter effektivt från vilken plats som helst med LAN-anslutning.
Högpresterande samplingssystem
Med en samplingshastighet på 1 GSa/s och 16-bitars upplösning levererar SDG1000X Plus extremt hög noggrannhet både i tidsdomänen och amplitud. Det resulterar i mer exakt återgivna vågformer och lägre distorsion.
Innovativ EasyPulse-teknologi
När en fyrkants-/pulsvågform genereras med DDS uppstår ett-klock-jitter om samplingsfrekvensen inte är en heltalsmultipel av utgångsfrekvensen. SDG1000X Plus EasyPulse-teknologi övervinner denna begränsning hos designen av DDS och genererar lågjitter fyrkants- och puls-vågformer.
Innovativ TrueArb-teknologi
Siglents TrueArb-teknologi omdefinierar generering av arbiträra (godtyckliga) vågformer genom en punkt-för-punkt-arkitektur. Det säkerställer en oöverträffad precision och signaltrohet. Till skillnad från traditionella DDS-system, jitter och distorsion uppstår genom att hoppa över punkter, bearbetar TrueArb varje punkt individuellt. Detta garanterar en exakt rekonstruktion även av de mest komplexa vågformerna.
Teknologin är utformad för att leverera lågdistorsionssignaler för en mängd olika applikationer. Den stödjer vågformssamplingshastigheter från 1 μSa/s till 250 MSa/s och arbiträra vågformslängder från 24 punkter upp till 8 Mpts. TrueArb möjliggör också sömlös integration med sekvensuppspelningsfunktionen, vilket enkelt låter användare generera komplexa flerstegetsvågformer.
Oavsett om du arbetar med forskning, testning eller utveckling säkerställer TrueArb-teknologin tillförlitlig och exakt signalåtergivning, vilket gör Siglent SDG1022X Plus till ett oumbärligt verktyg för professionella användare med höga prestandakrav.
Tillbehör som ingår:
- 1 x Siglent SDG1022X PLUS arbiträr funktionsgenerator
- 1 x Strömkabel
- 1 x USB-kabel
- 1 x Snabbstartsguide
