Kapacitiv tryckknapp TTP223B - LED

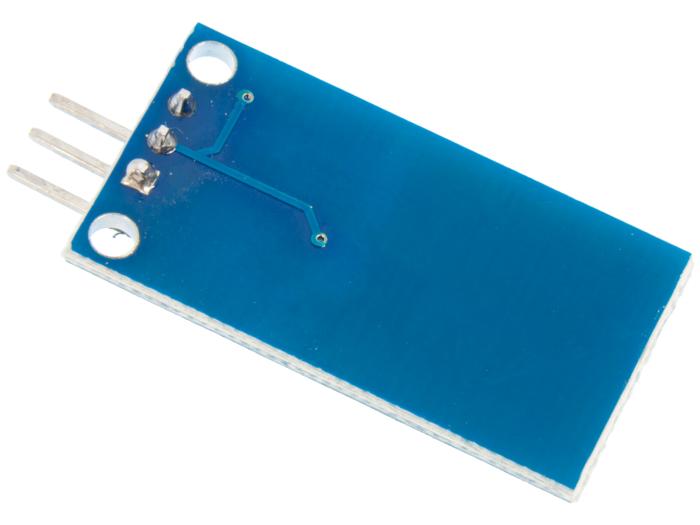

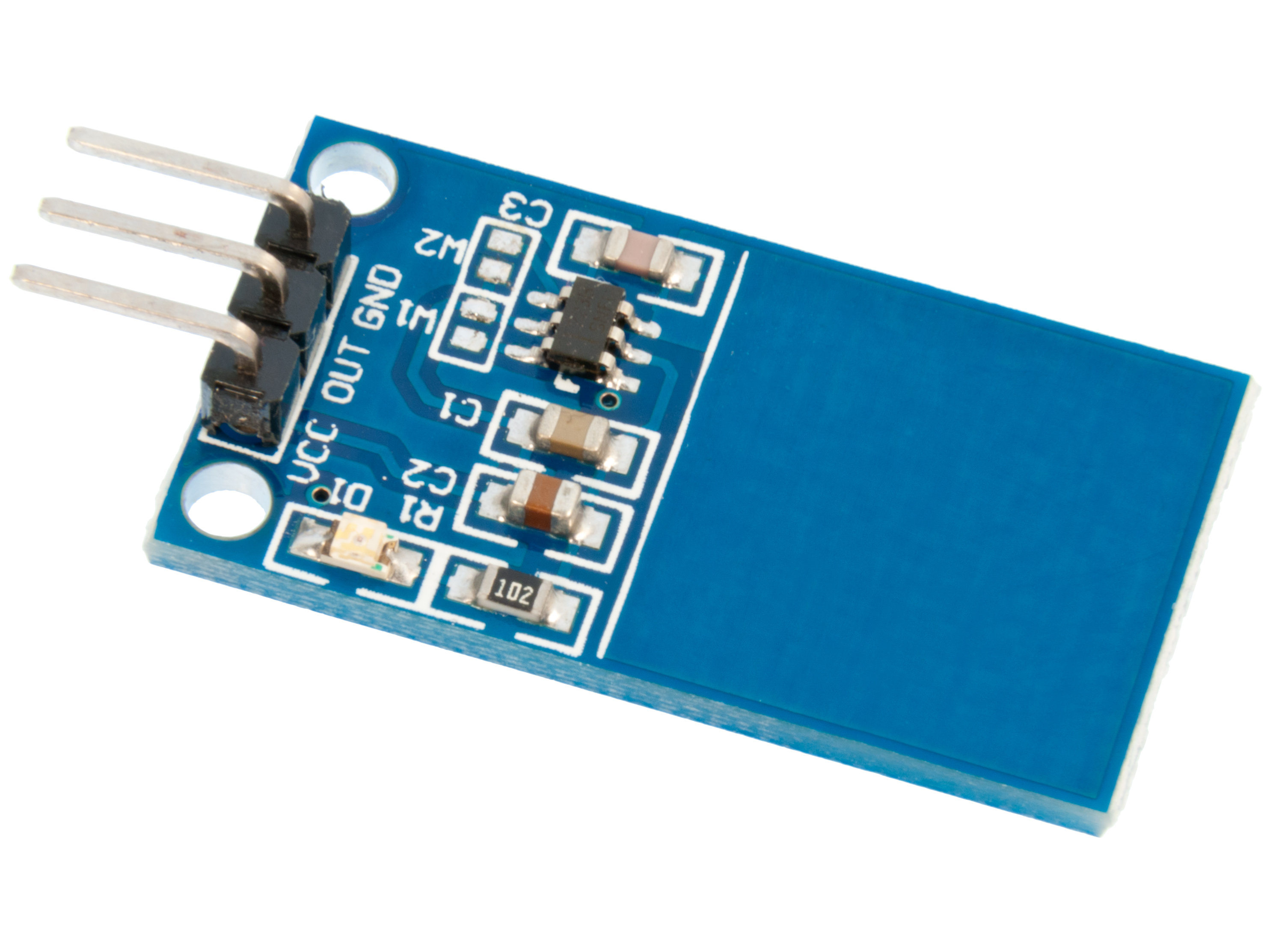

Modul med en kapacitiv touchplatta och kontroller. Modulen kan användas på samma sätt som en mekanisk knapp, men har inga rörliga delar och kan gömmas bakom en panel. Om modulen monteras bakom panel måste materialet vara icke-ledande och får max vara 3mm. Två lödbryggor finns på kortet för att ändra funktionen. Den första väljer om knappen ska vara aktiv hög eller aktiv låg. Den andra ställer modulen i momentant eller växlande läge. Modulen levereras med båda bryggor öppna och ger funktionen "momentan / aktiv hög". På kortet finns även en lysdiod för att indikera status för utgången.

Konfiguration:
W1 öppen = momentan
W1 bryggad = växlande
W2 öppen = aktiv hög
W2 bryggad = aktiv låg

* Dimensioner: 14 x 14 x 2.8 (utan stiftlist)
* Matningsspänning: 2.5 - 5.5V
* Strömförbrukning: 0.01mA (5V inaktiv) / 3.11mA (5V aktiv)
