Produktbeskrivning

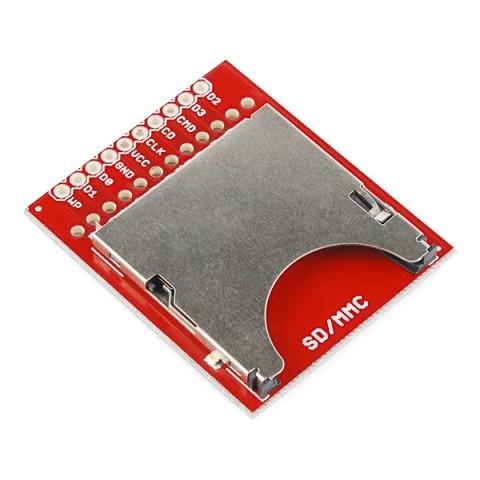

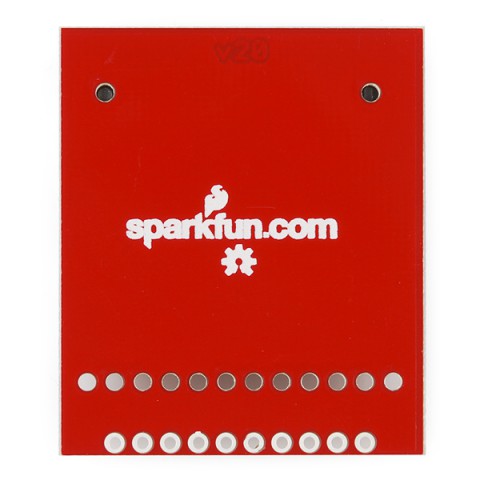

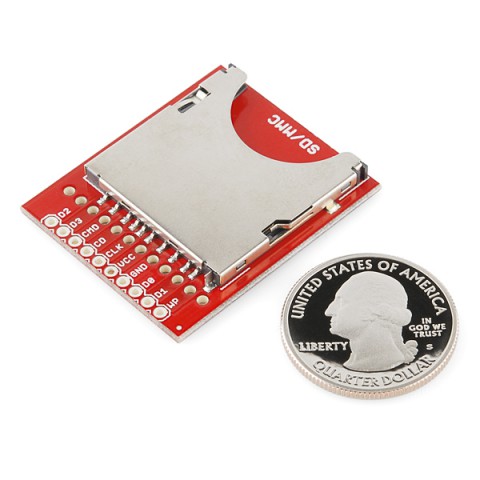

Adapterkort med en SD-/MMC-kortläsare på. Kortet bryter ut samtliga anslutningar från minneskorten till ett format som passar i kopplingsdäck och experimentkort med 2.54mm rastermått.
Pinout:
COM: Chassiejord (kan anslutas till GND)
WP: Avkänning för Write Protect CD: Avkänning för Card Detect
P9: Pin9 på minneskort
IRQ: Pin8 på minneskort
D0: Seriell data ut
GND: Jord
CLK: Seriell klocka
VCC: 3.3V spänningsmatning
DI: Seriell data in
CS: Chip Select
