Produktbeskrivning

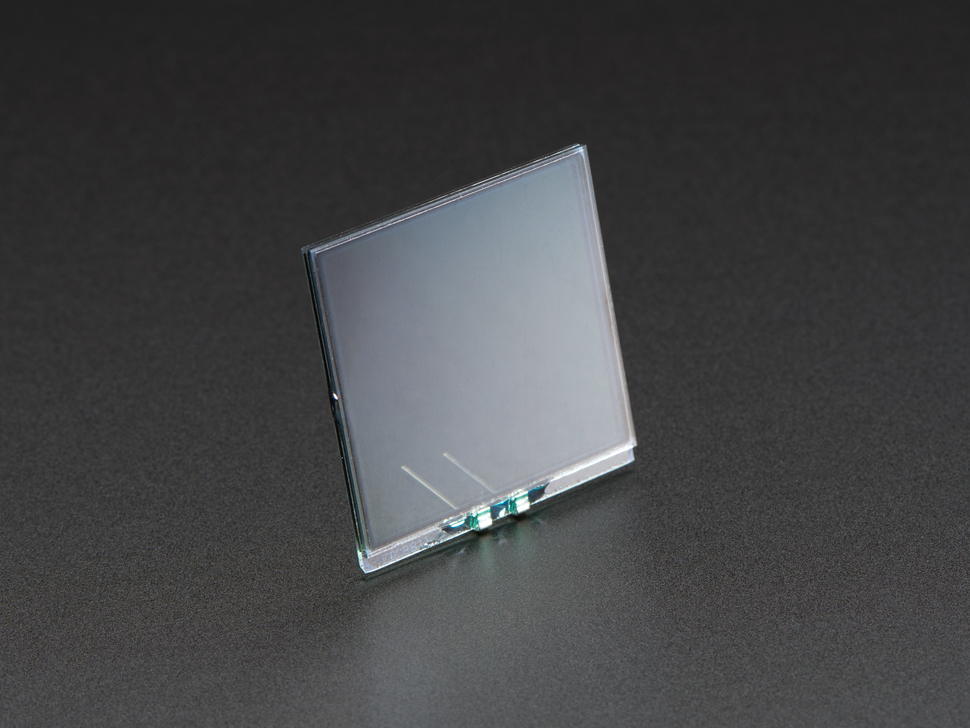

Genom att lägga ett lager av flytande kristallmaterial mellan två glasskivor kan man elektriskt styra om ljus ska släppas igenom eller ej. Används t.ex. i fönsterrutor som ska kunna vara öppna eller ge insynsskydd, så kallat ”Privacy glass”. Kan de användas för att skapa en ”avslöjande” effekt för ditt projekt, eftersom du kan styra LCD-skärmens genomskinlighet, öppen eller stängd.
En Liquid Crystal Light Valve (LCLV) är en enhet som använder egenskaperna hos flytande kristaller för att kontrollera belysningsnivån som passerar genom ett optiskt system. Det är i princip vad som händer i en LCD-monitor/TV/projektor etc, men för varje enskild pixel.

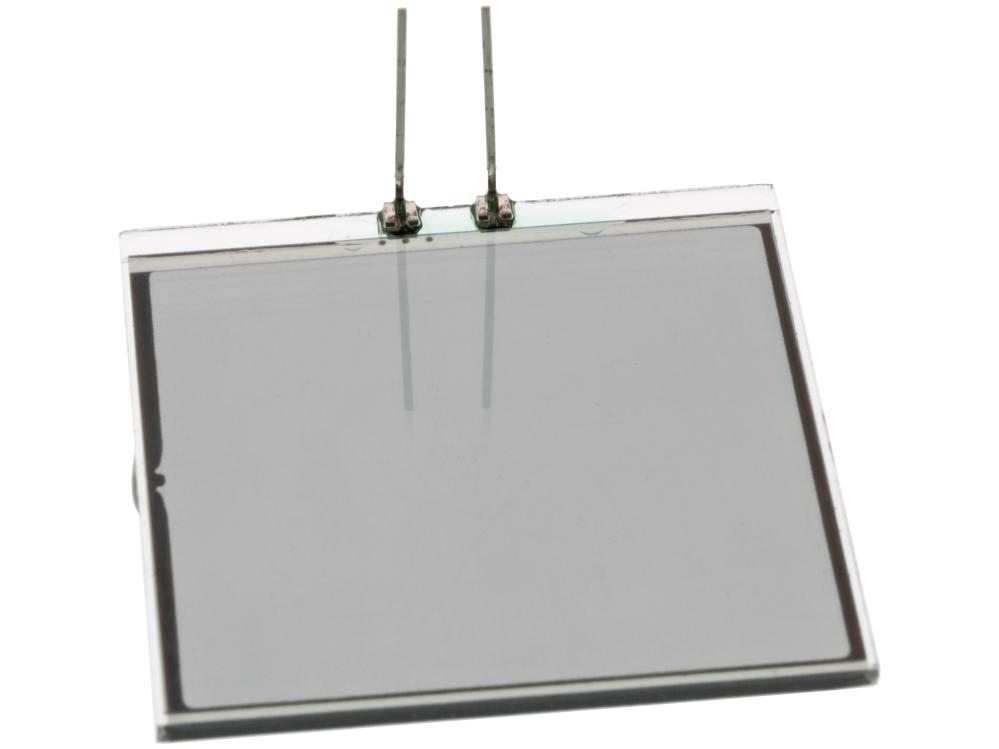

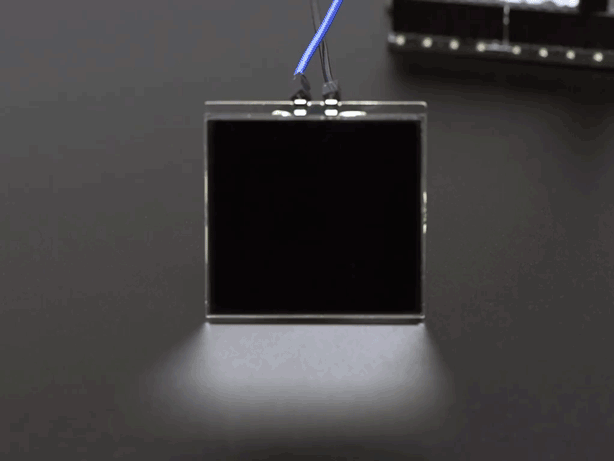

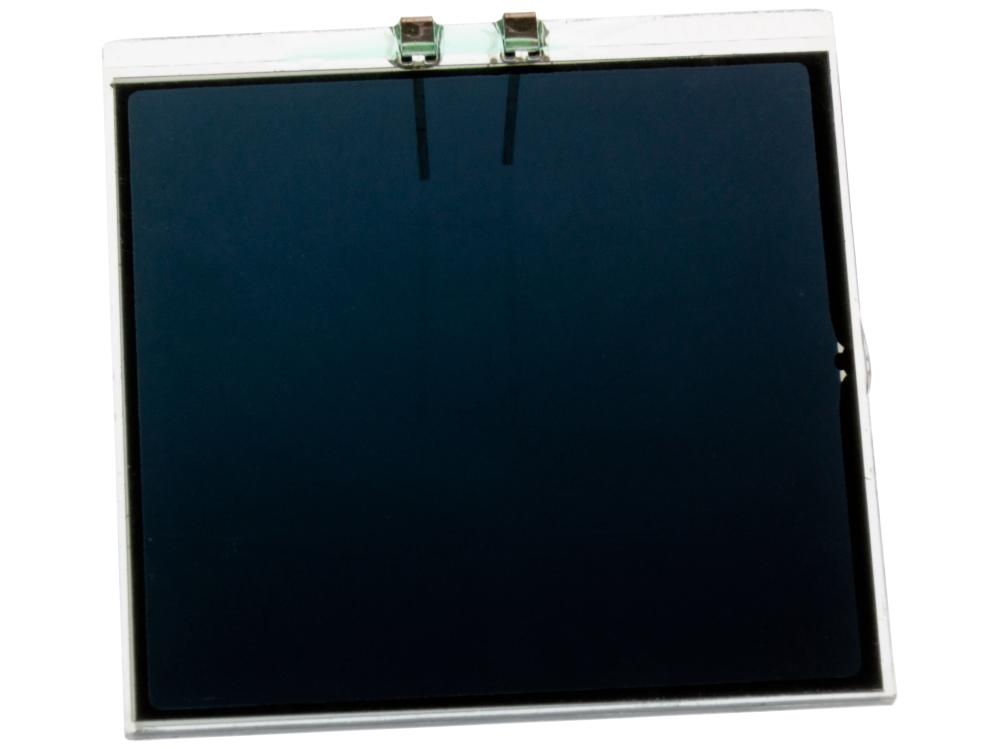

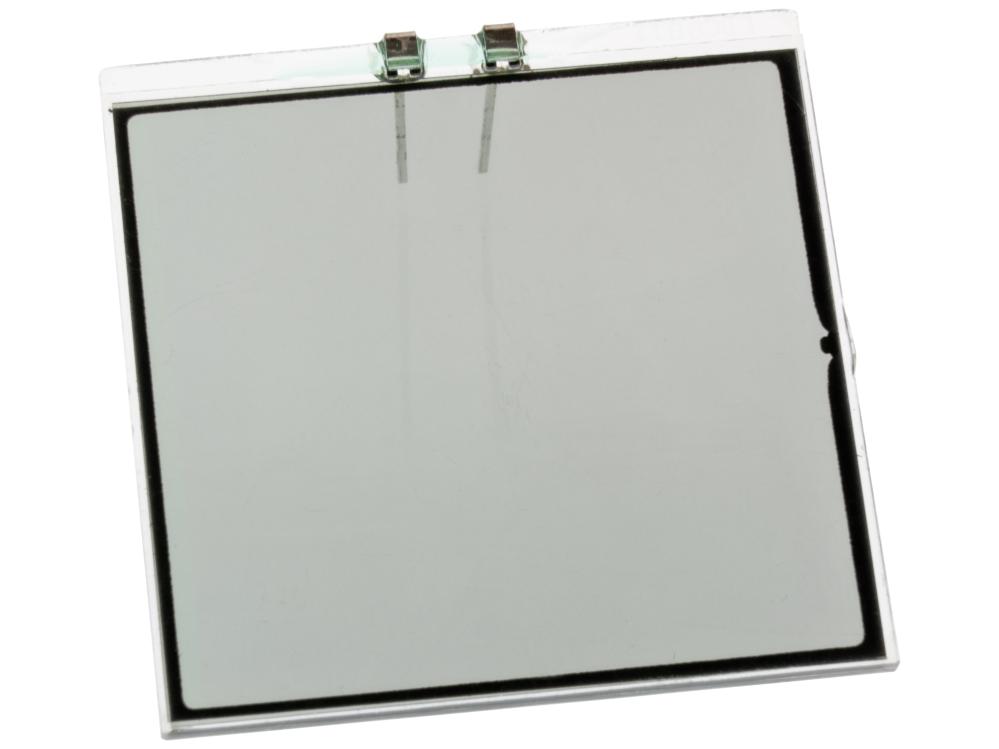

I normalläget släpps ljus igenom, något gråtonad. Genom att ansluta en 3.3-5 VDC spänning växlar glasskivan till svart och släpper inte igenom ljus.
Övergången från genomsläpplig till mörk sker i steg. Från ca 1,0 VDC börjar glaset bli mörkare. Vid ca 4,0 VDC blir glaset ogenomskinligt. 5V är den högsta rekommenderade spänningen. Observera att det inte går att blockera 100% av ljuset. Man upplever det som helt blockerat trots att blockeringen bara går till ca 95%.
Nästan ingen ström används. När glaset har aktiverats med en spänning kommer det att förbli på den mörkernivån även om spänningen tas bort. Så om du vill att det ska slås på och av måste du driva det med en 0V-signal för att ”öppna upp” det, eller ansluta ett dräneringsmotstånd mellan de två stiften för att läcka spänningen när det inte är strömförsörjt.
Om du ska slå på den (göra den ogenomskinlig) i mer än några minuter ska du använda en AC-fyrkantsvåg mellan de två stiften för att undvika en DC-förspänning som kan skada den.

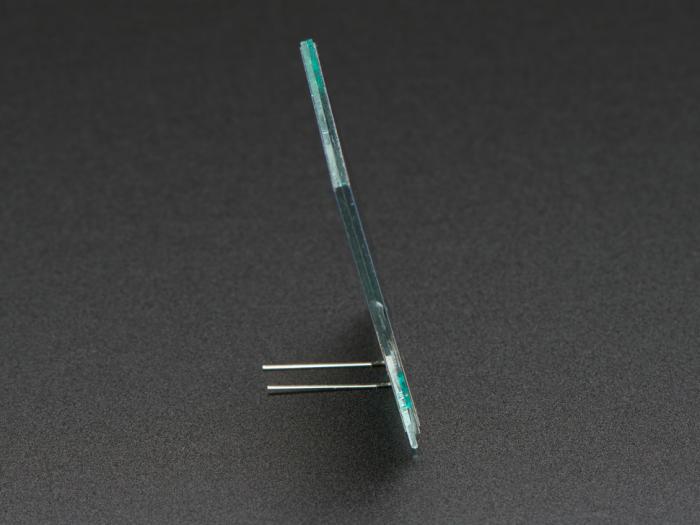

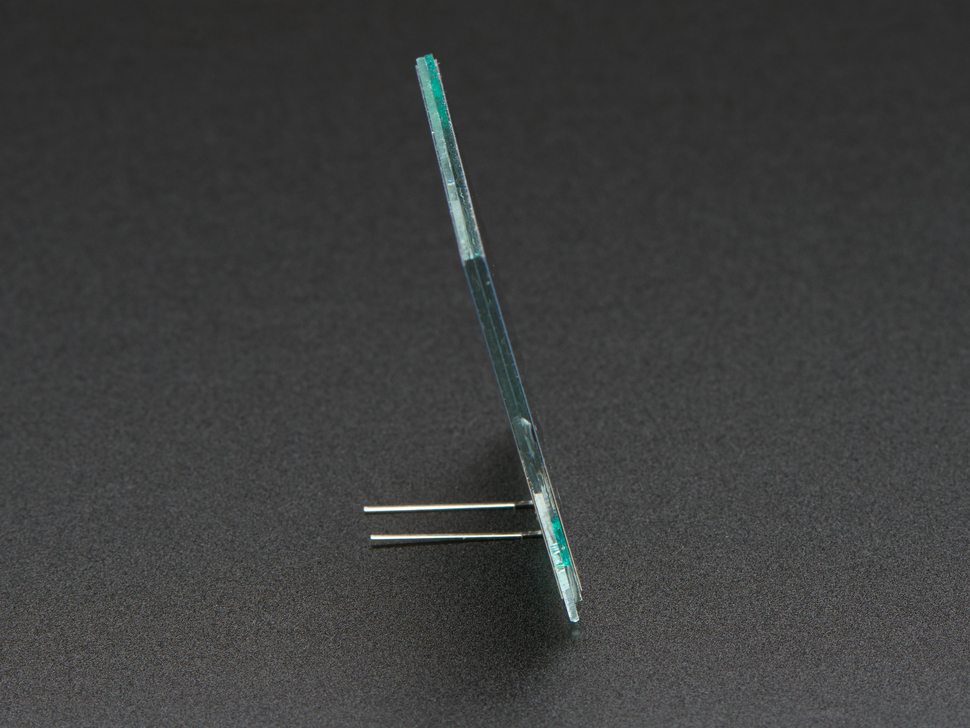

Observera att det här är en tunn glasbit som inte går att böja eller skära. Den är mycket känslig!
Specifikationer:
- LCD mått: 31x33x2 mm
- Mått glas: 36x36 mm
- Drivspänning: 3-5 V
- LCD-typ: TN transmissions positiv
- Vikt: 5.2 g
