Produktbeskrivning

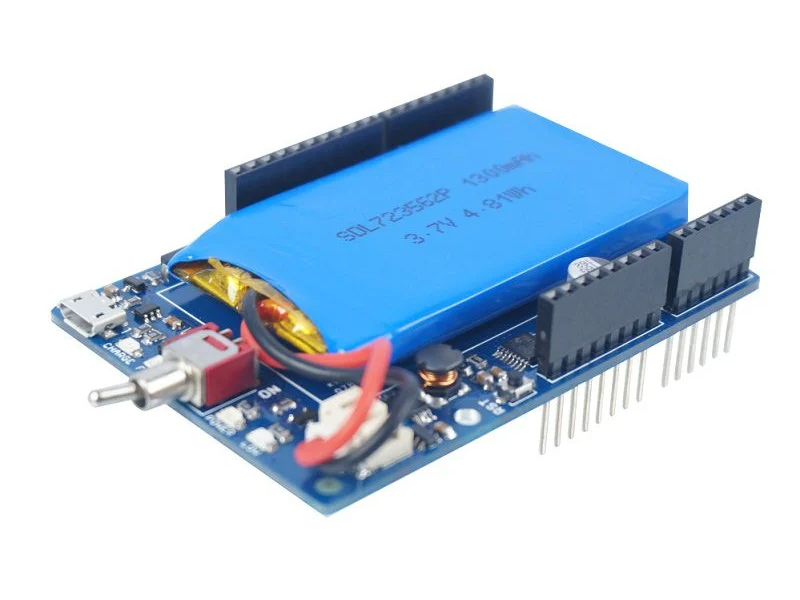

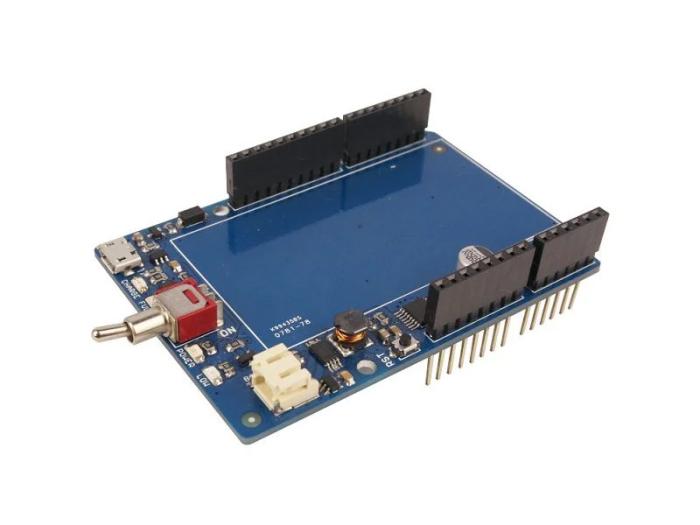

En UNO-kompatibel shield som sköter laddning av LiPo/LiIon-batterier för portabla eller trådlösa projekt, eller som backup för strömavbrott. Med lämplig plats för att förvara batteriet mellan hylslisterna. En inbyggd boost-regulator levererar 5V spänning till din Uno, upp till 1000mA beroende på batteri, och har inbyggt skydd för stora strömuttag.

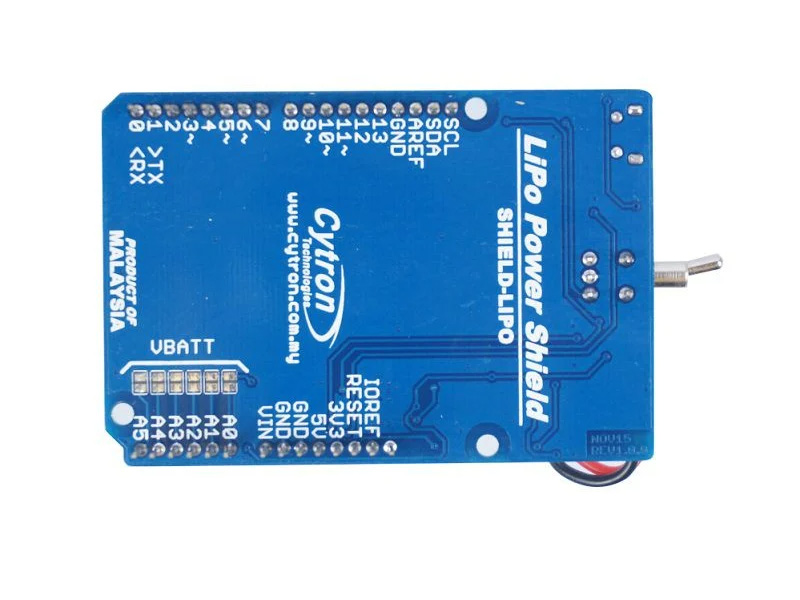

Kortet använder bara ett fåtal pins (GND och 5V, med möjlighet till avläsning av batterispänningen (Pin A0-A6, väljs med lödbygel på undersidan av kortet). Alla pins är fria att använda som du vill, med labbsladdar eller en till shield.
Kan laddas med micro-usb eller med samma spänning som din Uno drivs med, för UPS-liknande lösningar. En strömbrytare gör det lätt att slå på eller stänga av enheten.
Batteri ingår inte. Laddströmmen är 500mA, så LiPo-batteriet bör inte vara mindre än så.

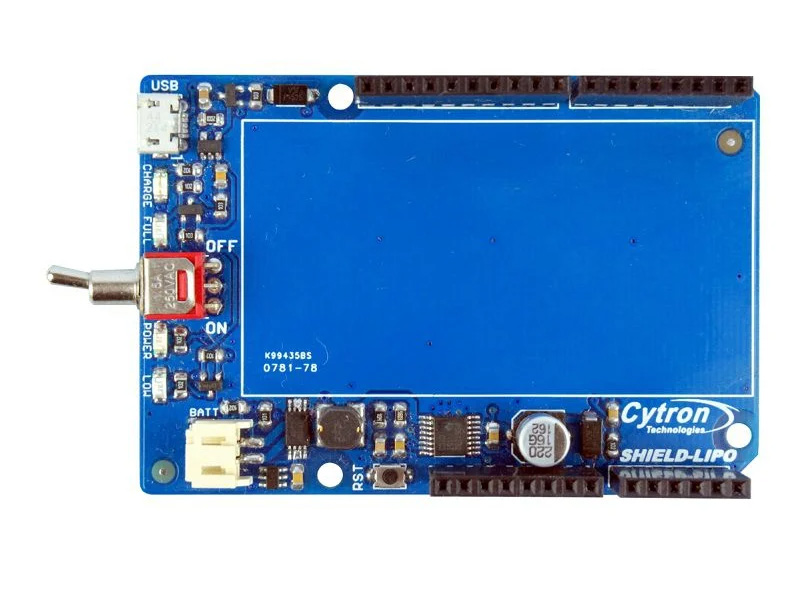

Lysdioder visar när batteriet laddar, har laddat klart, och varnar för när batteriet börjar ta slut.
Mått (exkl. vippomkopplare): 80mm x 54mm
Max batteristorlek (mellan hylslisterna): 65 x 35 x 10mm
