MOSFET Drivkort EK010b

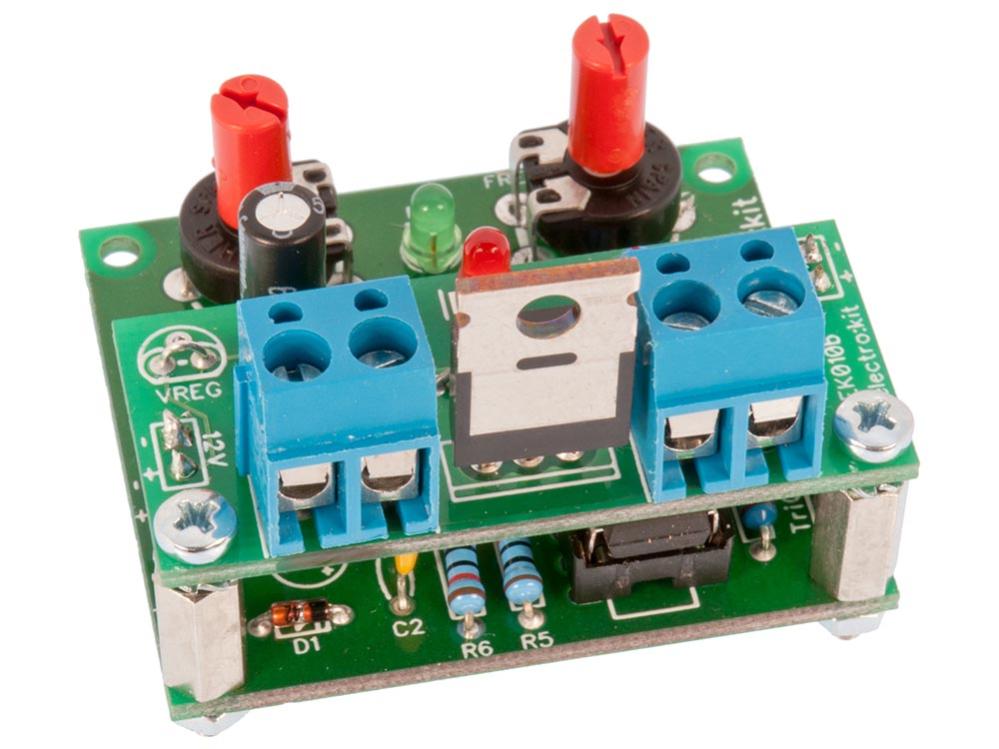

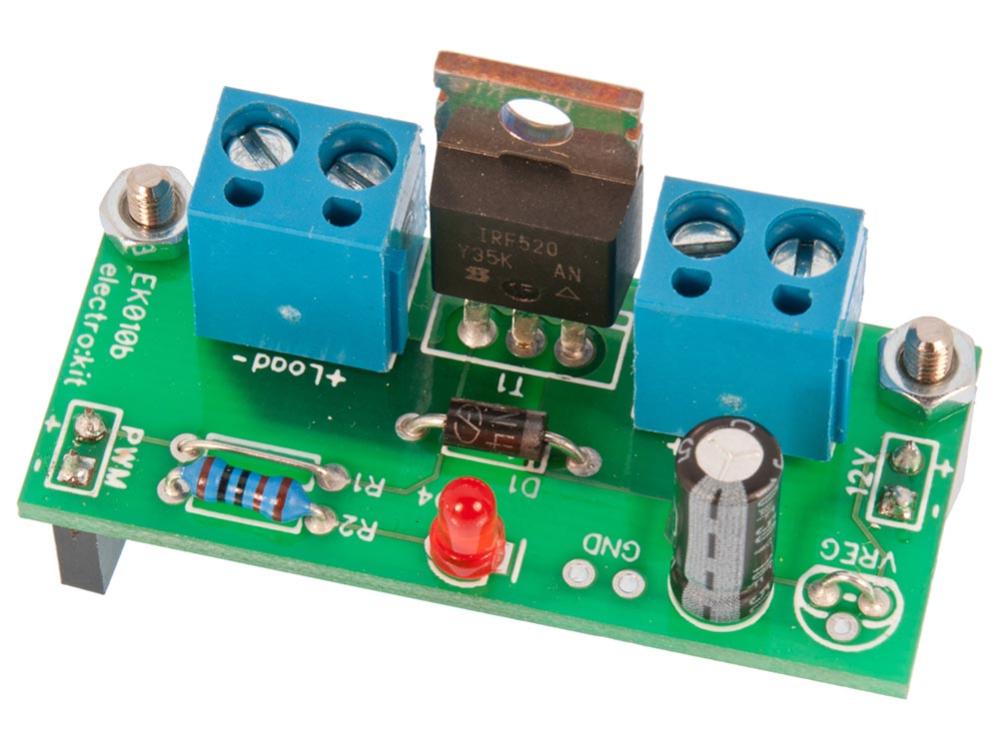

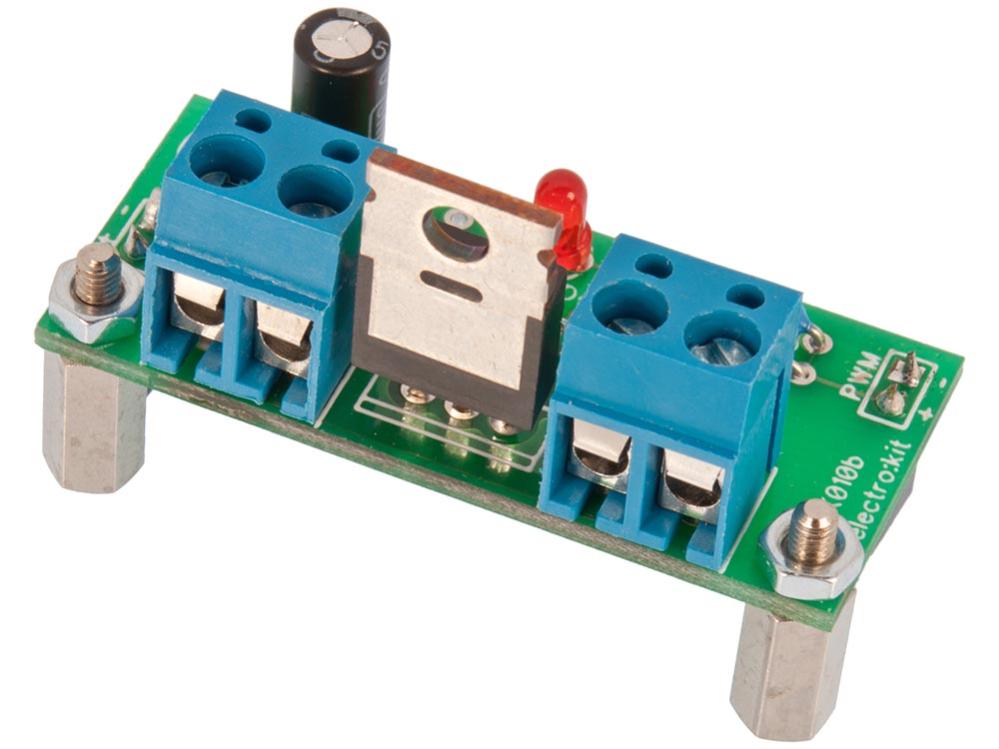

EK010b är en liten modul med en FET-transistor för drivning av tyngre laster, som motorer, solenoider, LED-slingor och annat. Kortet kan monteras ovanpå EK010 PWM-generator för att ge en komplett hastighetsregulator för DC-motorer eller en dimmer för LED-slingor, men kan även användas fristående. Lysdioden på kortet är ansluten till PWM-ingången och indikerar pulsbredden. Kortet har plats för en 78L12 spänningsregulator för att strömförsörja EK010 och behöver inte monteras om kortet används fristående. När modulen används som en fristående modul ansluts Vdrv- till jord när spänningen på PWM+ är 5V eller högre.

* Max drivspänning: 24VDC * Max drivström: 5A (kylfläns krävs!)
* Min gatespänning: 5V

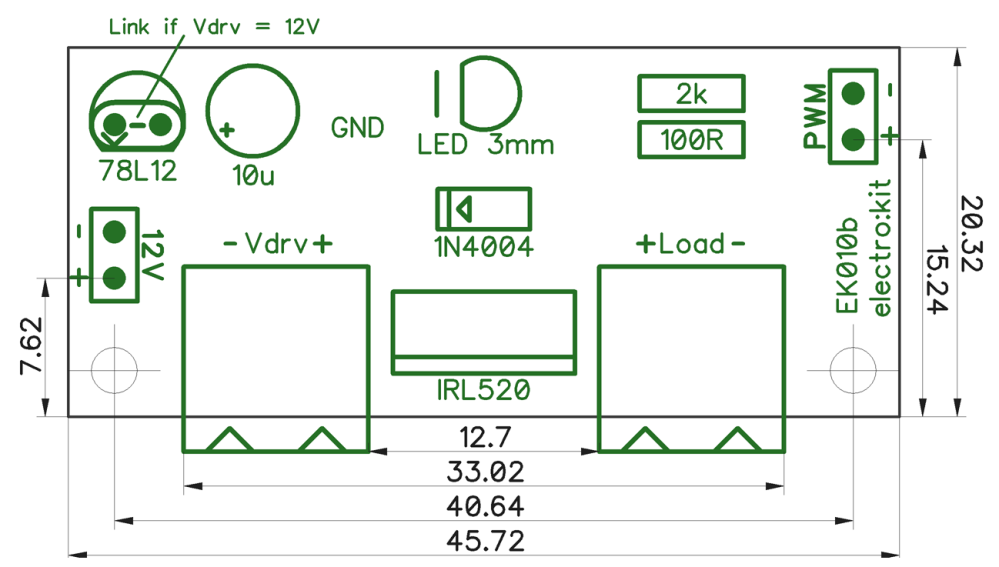

* Dimensioner: 45.72 x 20.32mm * Monteringshål: c-c 40.64, ø2.54mm
