Produktbeskrivning

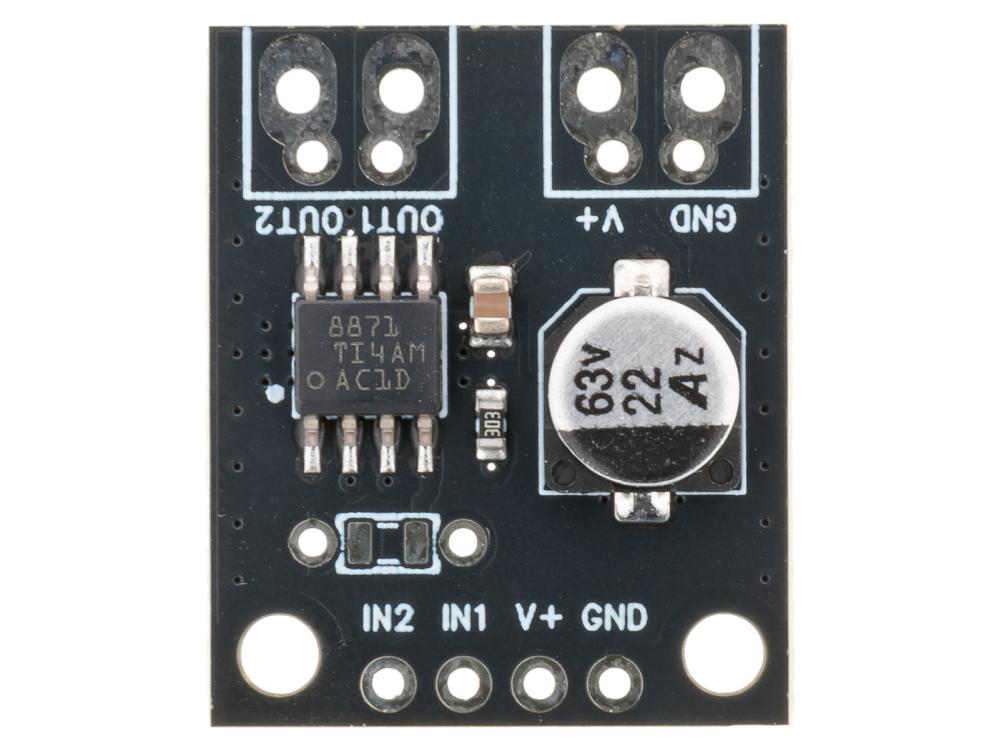

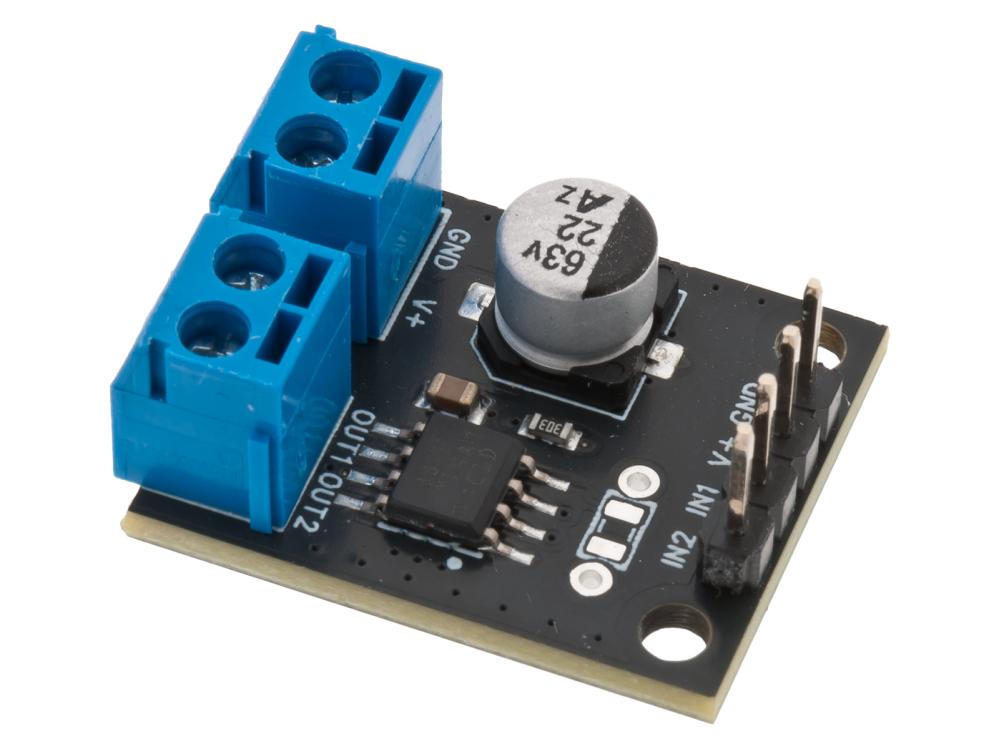

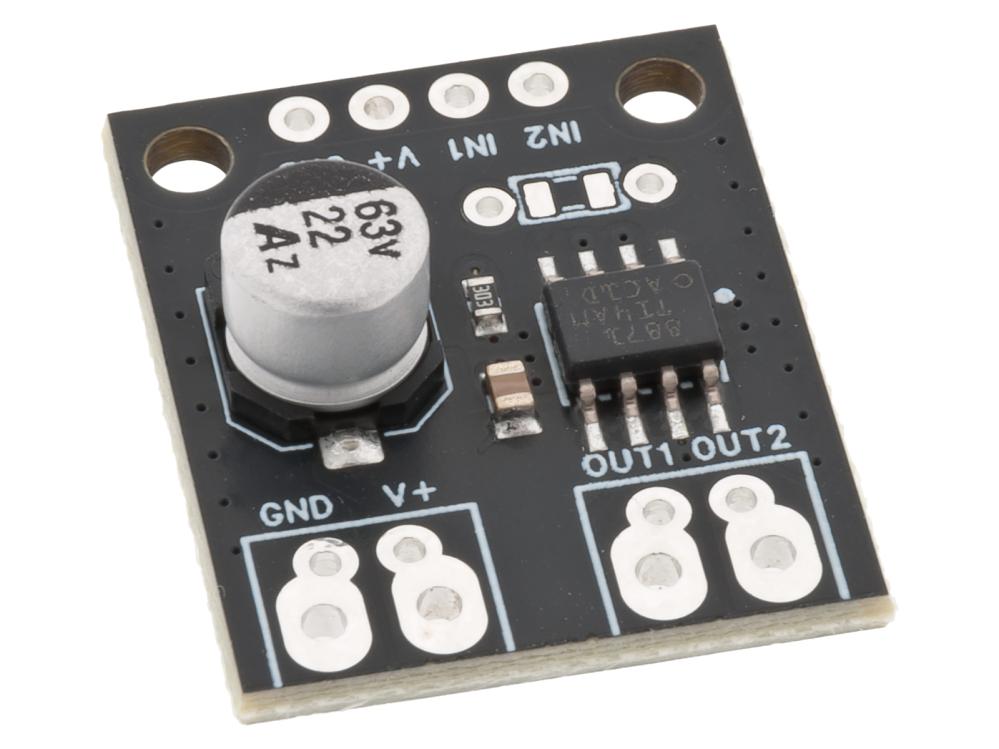

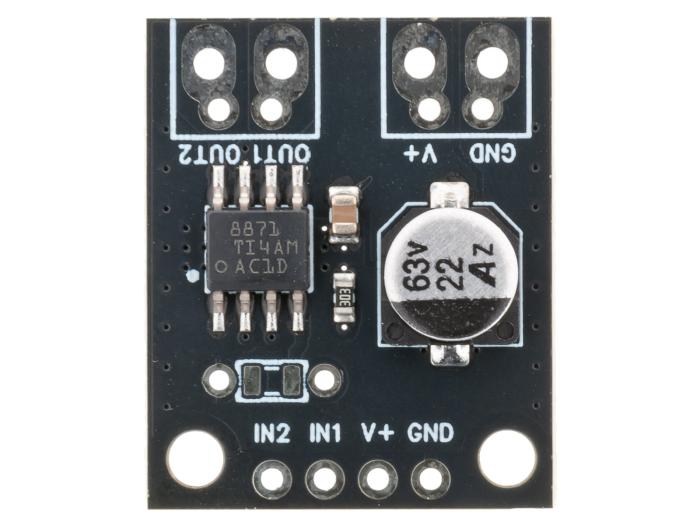

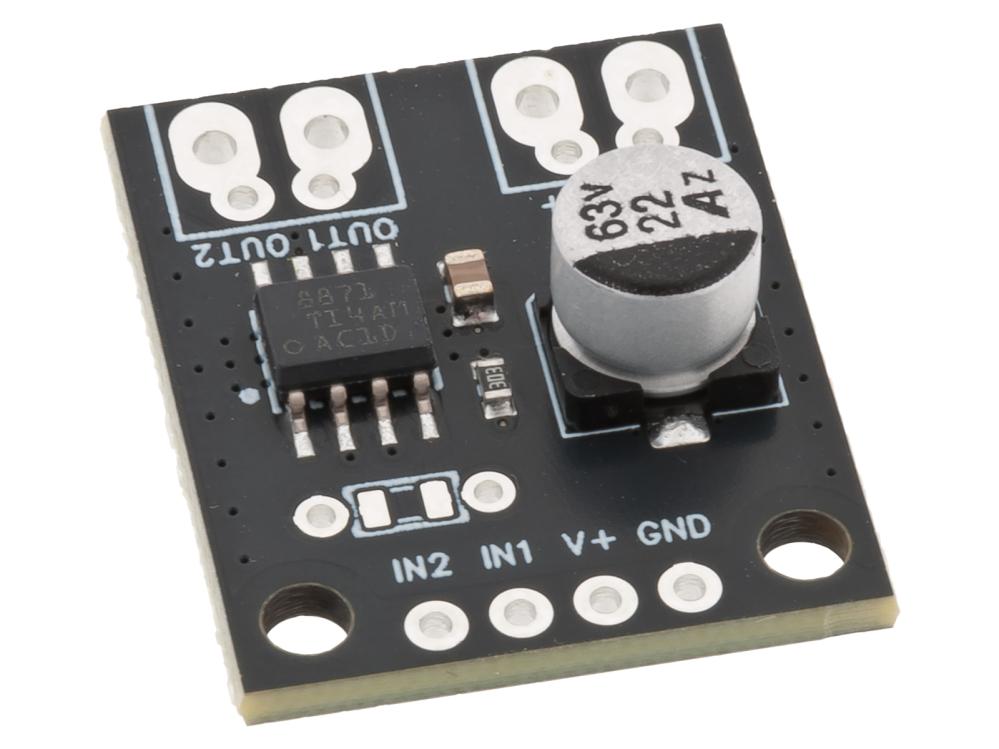

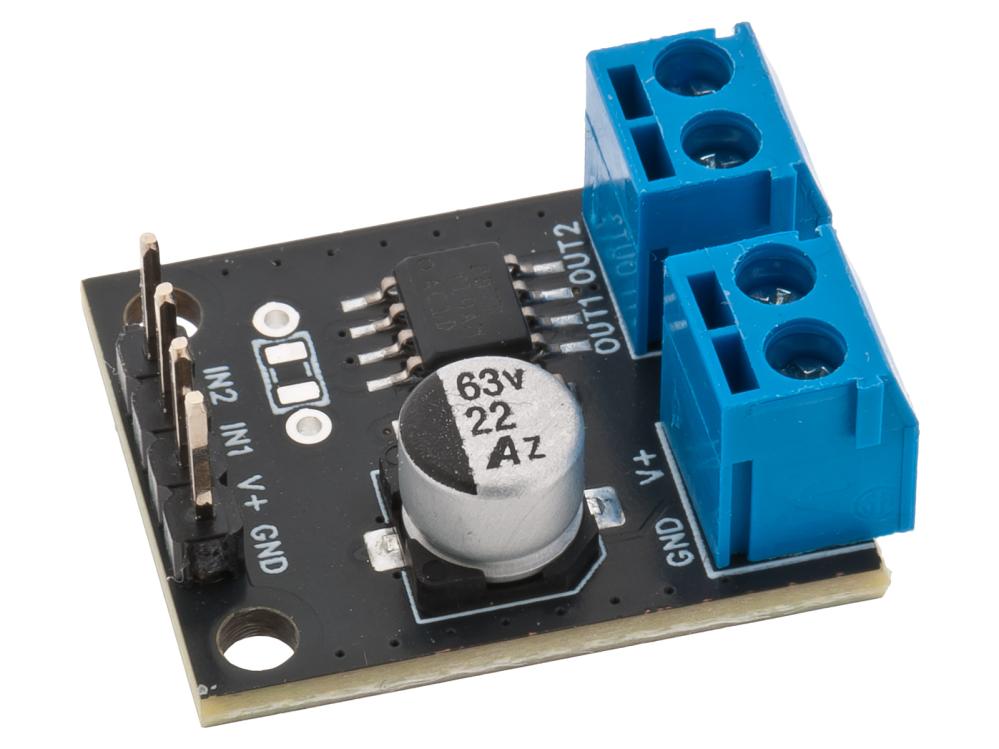

Liten modul med motordrivaren DRV8871 från Texas Instruments. Drivkretsen styrs med två PWM-signaler och kan köra en ansluten DC-motor i båda riktningarna. Ingångarna accepterar både en statisk DC-spänning för att köra motorn med 100 % effekt eller PWM-signaler för att variera hastigheten. När båda ingångarna är låga, kopplas motorn bort från utgångarna och är fri att rotera. När båda ingångarna är höga, bromsas motorn.
Drivkretsen har även en smart strömbegränsning som kan programmeras med ett motstånd. Andra skyddsfunktioner inkluderar underspänningsskydd, överströmsskydd och temperaturskydd.
Sammanfattningsvis är det en mycket kapabel, billig, lättanvänd och tillförlitlig motorstyrning för alla små borstade DC-motorer.

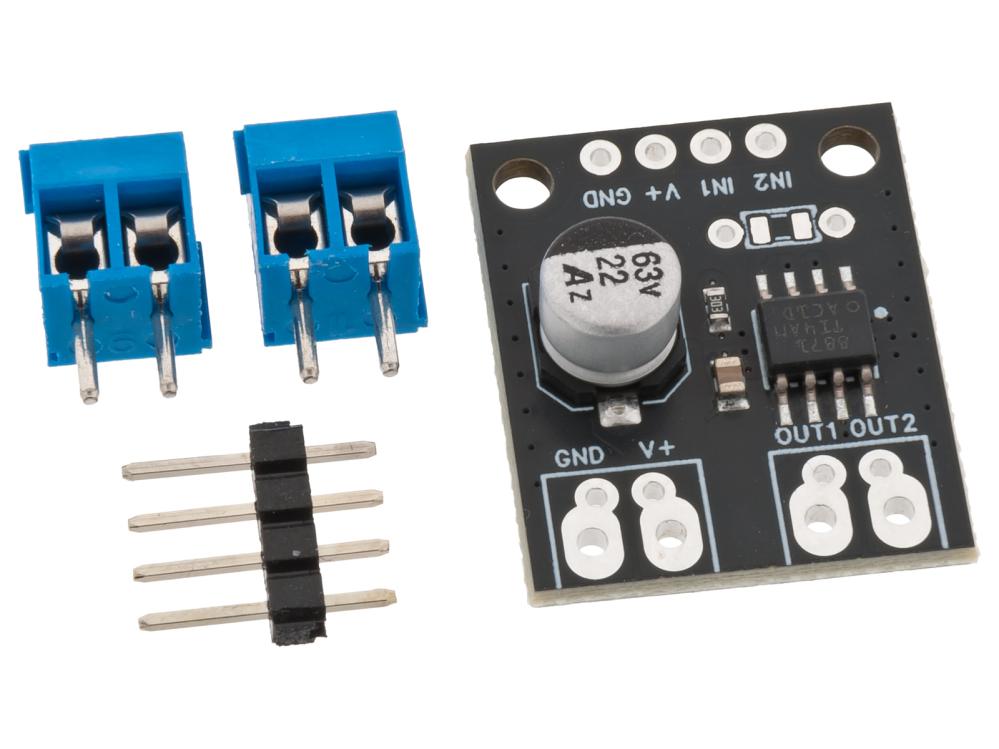

Medföljande hårdvara:
-
2x 3.5mm 2-pol skruvplintar
-
1x 2.54mm 4-pol stiftlist
Funktioner:
-
Enkel PWM-styrning
-
Programmerbar strömbegränsning
-
Termiskt skydd
-
Brett spänningsintervall
Specifikationer:
-
Matningsspänning: 6.5 - 45 VDC
-
Utström: max 3.6 A
-
RDSon: 565 mOhm
-
PWM-frekvens: max 200 kHz
-
Logiknivå: min 1.5 V
-

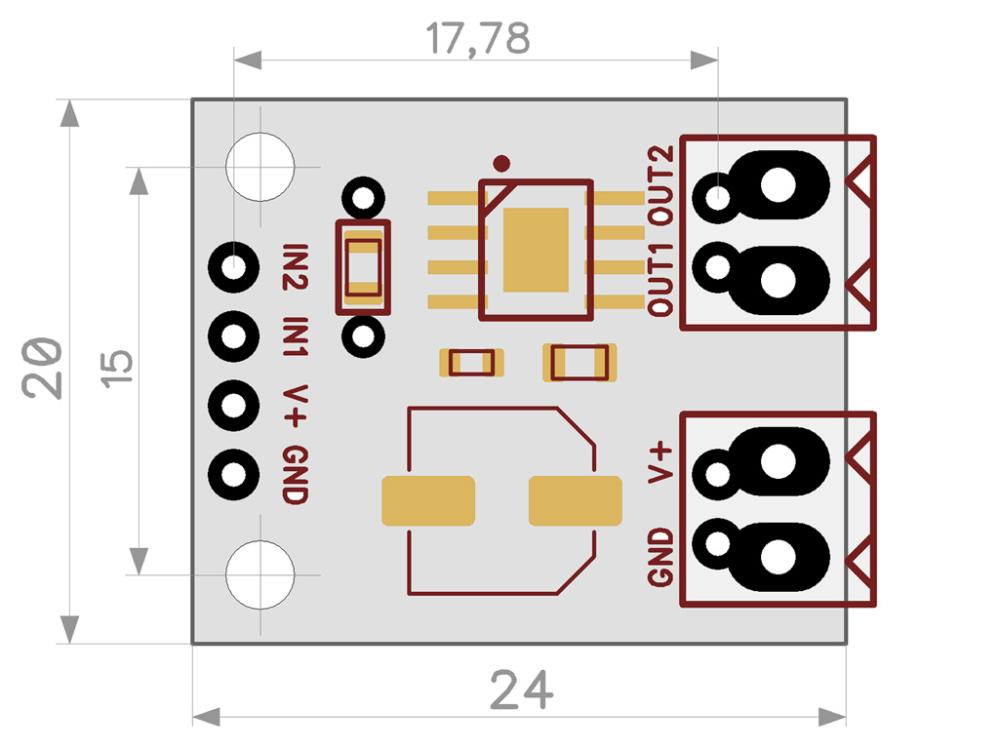

Dimensioner: 24 x 20 mm
-
Monteringshål: c-c 15 mm / ø2.5 mm
