Produktbeskrivning

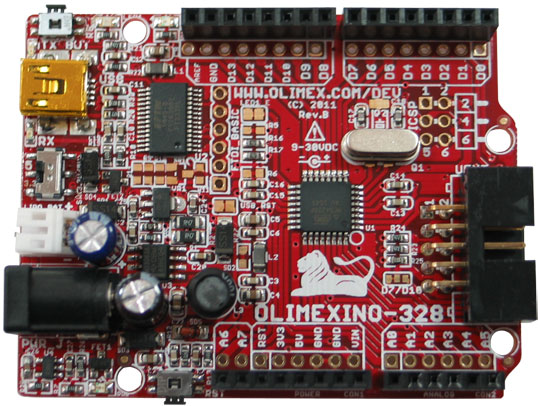

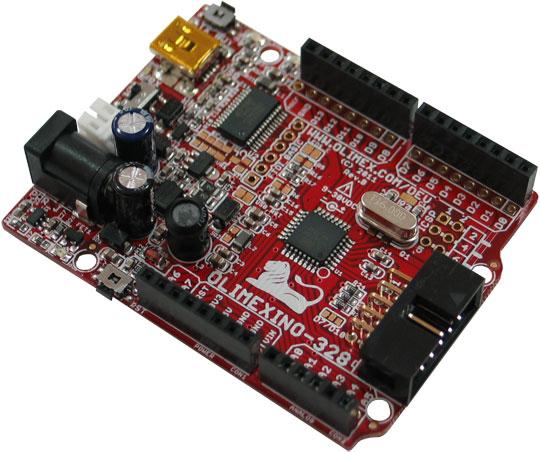

Arduinoklon med Atmega 328p från Olimex. Liknar Arduino Uno, med vissa skillnader:
Kristall monterad i sockel - klockfrekvens ändras enkelt, för att spara ström eller kanske extrema överklocknings-experiment!
Spänningsregulatorn tillåter spänningar från 9-30V DC, så även industriella (24V) spänningar kan användas.
Alla komponenter har temperaturomfånget Industrial (-25 till +85 grader C) vilket möjliggör bruk i industriella miljöer.
Mycket energisnål spänningsregulator med en strömförbrukning på bara ett fåtal microampere, vilket möjliggör batteridrivna och handhållna applikationer.
Inbyggd LiIon-batteriladdare, som automatisk laddar batteriet när USB- eller DC-spänning kopplas in - utan bygling eller omkopplare.
Kan arbeta med 3.3V eller 5V logiknivåer, ändras enkelt med en omkopplare - kompatibel med shields, sensorer och moduler med 3.3V eller 5V.
UEXT-kontakt för att ansluta till moduler för RF, Zigbee, GSM, GPS osv.
Möjlighet till RTC (Real Time Clock).
Mindre bruskänslig - problemet med att microkontrollen startas om (reset) vid användning av motorer är fixad av Olimex, enligt Atmels rekommendationer.
Separat spänningsregulator för de analoga delarna, vilket tillåter ADC att läsas utan brus från PWM och annat på den digitala sidan.
Två extra ADCer, totalt åtta (finns endast på ytmonterade Atmega 328p, alltså främst på Pro Mini och liknande mindre utvecklingskort).
Lysdioder och omkopplare har flyttats till kanten, så de syns och kan nås även med shields monterade.
Alla komponenter är lägre än hylslister, ingen risk för att de krockar med shields.
Mini-usb-kontakt
Hål för att montera hyls/stiftlist enligt 0.1"-mönster. De ordinarie hylslisterna bevarar Arduinos misstag med 0.05"-förskjutning av en hylslist, men med de nya hålen kan du montera Olimexino i experimentkort, eller enkelt göra egna shields utan särskilda shield-kretskort.

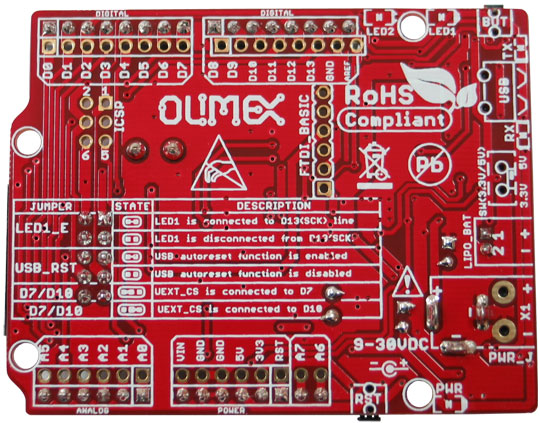

Alla kontakter är uppmärkta på båda sidor av kortet, för enklare felsökning.
Fyra monteringshål
Atmega328p 14 digitala I/O Portar (6 PWM utgångar)
8 analoga Ingångar
32k flashminne
2k SRAM
1k EEPROm
16Mhz klockhastighet - maximal klockfrekvens med utbytt kristall är 20MHz
