Produktbeskrivning

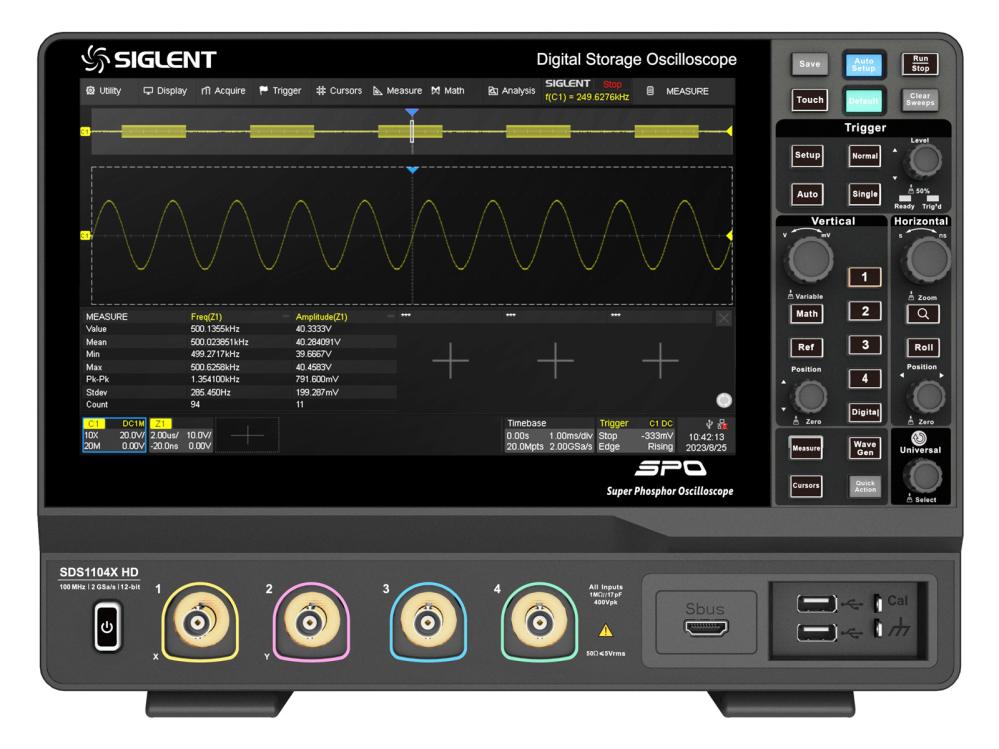

SDS1104X HD har en bandbredd på 100 MHz och 4 kanaler.
SDS1104X HD-serien använder Siglents SPO-teknologi med en maximal vågformsinspelningshastighet på upp till 120 000 wfm/s (normalt läge, upp till 500 000 wfm/s i sekvensläge), 256
-nivå intensitetsgradering samt en färgtemperaturvisningsläge. Den använder också ett innovativt digitalt triggningssystem med hög känslighet och låg jitter. Triggningssystemet stöder flera kraftfulla triggningslägen inklusive seriebustriggning. Verktyg som historisk vågformsinspelning, sök- och navigeringsfunktioner, masktest, Bode-diagram, kraftanalys och tillåter utökade vågformsinspelningar att fångas, lagras och analyseras. Ett imponerande utbud av mät- och matematiska funktioner, alternativ för en 25 MHz godtycklig vågforms-generator, samt serieavkodning är också funktioner hos SDS1104X HD.
Den stora 10,1-tums kapacitiva pekskärmen stöder multi-touch-gester, och tack vare användarvänlig UI-design kan den kraftigt förbättra användareffektiviteten. Den stöder också musstyrning och fjärrwebbkontroll över LAN.

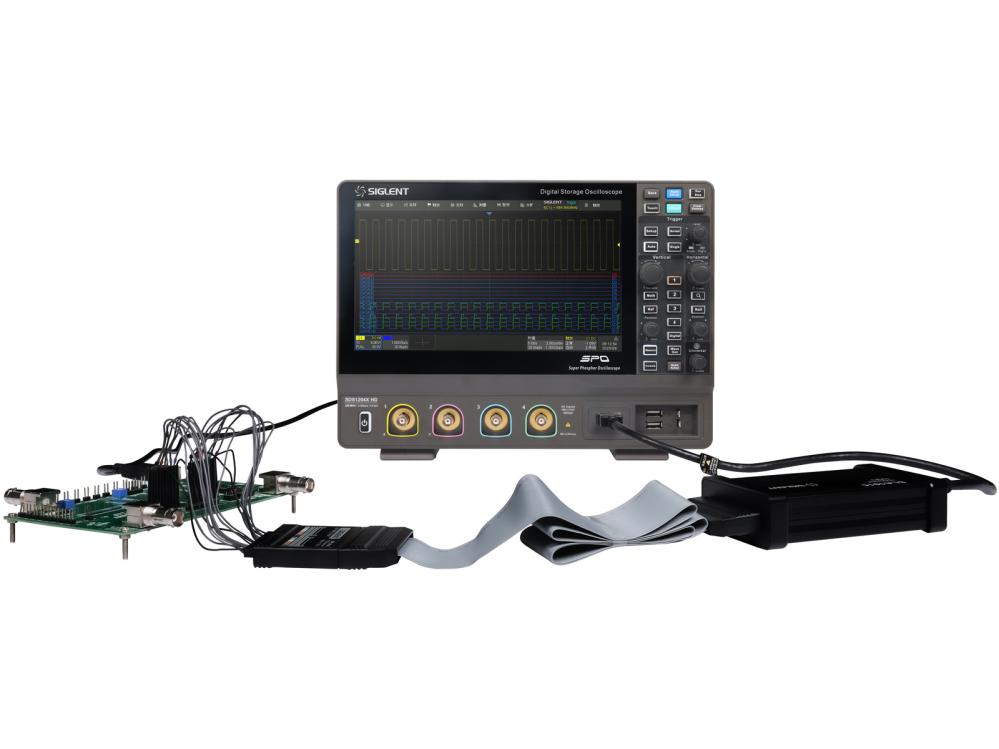

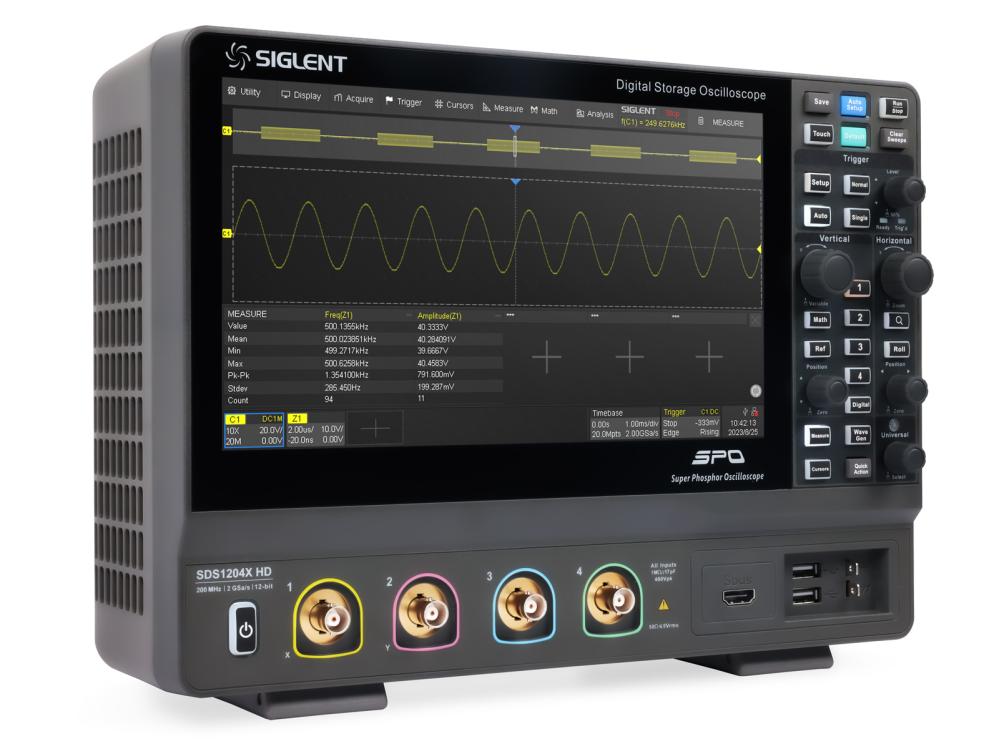

SIGLENTs SDS1000X HD-serie av högupplösta digitala lagringsoscilloskop är baserade på 2 GSa/s, 12-bitars analog-digitalomvandlare och frontändar med utmärkt brusprestanda. De finns tillgängliga i bandbredder på 200 MHz och 100 MHz, har en maximal inspelningslängd på 100 Mpt, och visar 2/4 analoga kanaler + 16 digitala kanaler för blandad signalanalys.
