Produktbeskrivning

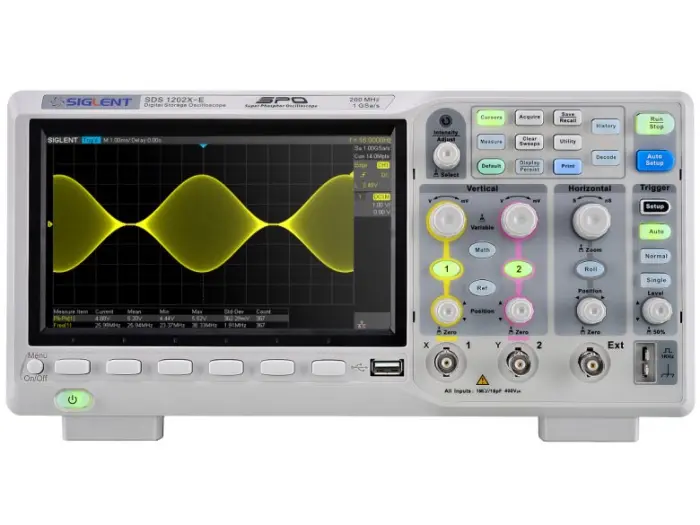

SDS1202X-E ingår i Siglents nya SDS1000X-E-serie med Super Phosphor teknologi.
Den här modellen har en bandbredd motsvarande 200MHz analog. Samplingsfrekvensen är på 1 GSa/s och en inspelningsdjupet är på 14 Mpts.
För enkel användning kan de mest använda funktionerna nås via dess användarvänliga frontpanel.
SDS1000X-E-serien använder en ny generation av SPO (Super Phosphor Oscilloscope) teknik som ger utmärkt signalnoggrannhet och prestanda.
Systemets egenbrus är också lägre än liknande produkter på marknaden.
Den kommer med ett minsta vertikalt ingångsområde på 500 uV/div, ett innovativt digitalt triggersystem med hög känslighet och låg jitter, och en vågformsfångshastighet på 400 000 frames/sekund (sekvensläge).
SDS1202X-E använder också en 256-nivåres inensitetsgradering och ett läge för färgtemperaturvisning som inte finns i andra modeller i denna klass.
Instrumentet erbjuder stöd för flera kraftfulla triggervillkor, inklusive seriebustriggning. Avkodning av seriella protokollen I2C, SPI, UART, CAN, LIN ingår som standard.
Inspelning av vågformshistorik och sekventiell triggning gör det möjligt att spela in och analysera såväl långa som komplexa förlopp.
En annan kraftfull funktion är den nya 1 miljon punkter FFT-mattefunktionen som ger SDS1202X-E mycket hög frekvensupplösning vid observation av signalernas frekvensspektra.
Den nya konstruktionen inkluderar också en hårdvarubaserad co-processor som levererar mätningar snabbt och noggrant.
Sammantaget har SDS1202X-E funktioner och prestanda som är unika i denna prisklass.
Huvudfunktioner:
* 200 MHz bandbredd
* Reell samplingsfrekvens upp till 1 GSa/s
* Ny generation av SPO-teknik
* Vågformsfångshastighet upp till 100 000 wfms/s (normalt läge) och 400 000 wfms/s (sekvensläge)
* Stöd för 256-nivåer intesitetsgradering och färgkombinationer
* Inspelningsdjup upp till 14 Mpts
* Digitalt triggersystem
* Intelligent trigger Kant (edge), Sluttning (slope), Pulsbredd, Fönster (window), Runt (pulser med avvikande amplitud), Intervall, Tidsgräns (Dropout), Mönster (pattern)
* Seriebustriggning och avkodning, stöder protokoll som IIC, SPI, UART, RS232, CAN, LIN (Standard)
* Video-trigger med stöd för HDTV
* Lågt bakgrundsbrus, stöder spänningsintervall från 500 µV/div till 10 V/div
* 10 typer av en-knapps genvägar, stöder Autoinställning, * Standard, Kurvor, Mätning, Rullning, Historik, Display/Beständighet, Rensa svep, Zooma och Skriv ut
* Segmenterad inspelning (Sekvens) läge, delar upp den maximala inspelningslängden i flera segment (upp till 80 000), enligt de av användaren angivna utlösningsvillkoren, med en mycket liten dödtidssegment för att fånga det kvalificerade händelsen.
* Historisk vågformsinspelningsfunktion (Historik), maximal inspelad vågformslängd är 80 000 ramar
* Automatisk mätfunktion för 38 parametrar, stöder Statistik, Grindmätning, Matte mätning, Historikmätning och Refmätning
1M punkters FFT
* Sann mätning och matte för alla 14M punkters mattefunktioner (FFT, addition, subtraktion, multiplikation, division, integration, differential, kvadratroten)
* Förinställningsknapp kan anpassas för användarinställningar eller fabriksstandardinställningar
* Säkerhetsraderingsläge
* Hög hastighet hårdvarubaserad Pass/Fail-funktion
* Stor 7-tums TFT-LCD-display med 800 * 480 upplösning
* Flera gränssnittstyper: USB-host USB-device(USB-TMC), LAN (VXI-11), Pass/Fail, Trigger
* Stöder SCPI-fjärrstyrningskommandon
* Stöder visning på flera språk och inbyggd onlinehjälp
Den här modellen har en bandbredd motsvarande 200MHz analog. Samplingsfrekvensen är på 1 GSa/s och en inspelningsdjupet är på 14 Mpts.
För enkel användning kan de mest använda funktionerna nås via dess användarvänliga frontpanel.
SDS1000X-E-serien använder en ny generation av SPO (Super Phosphor Oscilloscope) teknik som ger utmärkt signalnoggrannhet och prestanda.
Systemets egenbrus är också lägre än liknande produkter på marknaden.
Den kommer med ett minsta vertikalt ingångsområde på 500 uV/div, ett innovativt digitalt triggersystem med hög känslighet och låg jitter, och en vågformsfångshastighet på 400 000 frames/sekund (sekvensläge).
SDS1202X-E använder också en 256-nivåres inensitetsgradering och ett läge för färgtemperaturvisning som inte finns i andra modeller i denna klass.
Instrumentet erbjuder stöd för flera kraftfulla triggervillkor, inklusive seriebustriggning. Avkodning av seriella protokollen I2C, SPI, UART, CAN, LIN ingår som standard.
Inspelning av vågformshistorik och sekventiell triggning gör det möjligt att spela in och analysera såväl långa som komplexa förlopp.
En annan kraftfull funktion är den nya 1 miljon punkter FFT-mattefunktionen som ger SDS1202X-E mycket hög frekvensupplösning vid observation av signalernas frekvensspektra.
Den nya konstruktionen inkluderar också en hårdvarubaserad co-processor som levererar mätningar snabbt och noggrant.
Sammantaget har SDS1202X-E funktioner och prestanda som är unika i denna prisklass.
Huvudfunktioner:
* 200 MHz bandbredd
* Reell samplingsfrekvens upp till 1 GSa/s
* Ny generation av SPO-teknik
* Vågformsfångshastighet upp till 100 000 wfms/s (normalt läge) och 400 000 wfms/s (sekvensläge)
* Stöd för 256-nivåer intesitetsgradering och färgkombinationer
* Inspelningsdjup upp till 14 Mpts
* Digitalt triggersystem
* Intelligent trigger Kant (edge), Sluttning (slope), Pulsbredd, Fönster (window), Runt (pulser med avvikande amplitud), Intervall, Tidsgräns (Dropout), Mönster (pattern)
* Seriebustriggning och avkodning, stöder protokoll som IIC, SPI, UART, RS232, CAN, LIN (Standard)
* Video-trigger med stöd för HDTV
* Lågt bakgrundsbrus, stöder spänningsintervall från 500 µV/div till 10 V/div
* 10 typer av en-knapps genvägar, stöder Autoinställning, * Standard, Kurvor, Mätning, Rullning, Historik, Display/Beständighet, Rensa svep, Zooma och Skriv ut
* Segmenterad inspelning (Sekvens) läge, delar upp den maximala inspelningslängden i flera segment (upp till 80 000), enligt de av användaren angivna utlösningsvillkoren, med en mycket liten dödtidssegment för att fånga det kvalificerade händelsen.
* Historisk vågformsinspelningsfunktion (Historik), maximal inspelad vågformslängd är 80 000 ramar
* Automatisk mätfunktion för 38 parametrar, stöder Statistik, Grindmätning, Matte mätning, Historikmätning och Refmätning
1M punkters FFT
* Sann mätning och matte för alla 14M punkters mattefunktioner (FFT, addition, subtraktion, multiplikation, division, integration, differential, kvadratroten)
* Förinställningsknapp kan anpassas för användarinställningar eller fabriksstandardinställningar
* Säkerhetsraderingsläge
* Hög hastighet hårdvarubaserad Pass/Fail-funktion
* Stor 7-tums TFT-LCD-display med 800 * 480 upplösning
* Flera gränssnittstyper: USB-host USB-device(USB-TMC), LAN (VXI-11), Pass/Fail, Trigger
* Stöder SCPI-fjärrstyrningskommandon
* Stöder visning på flera språk och inbyggd onlinehjälp
