Produktbeskrivning

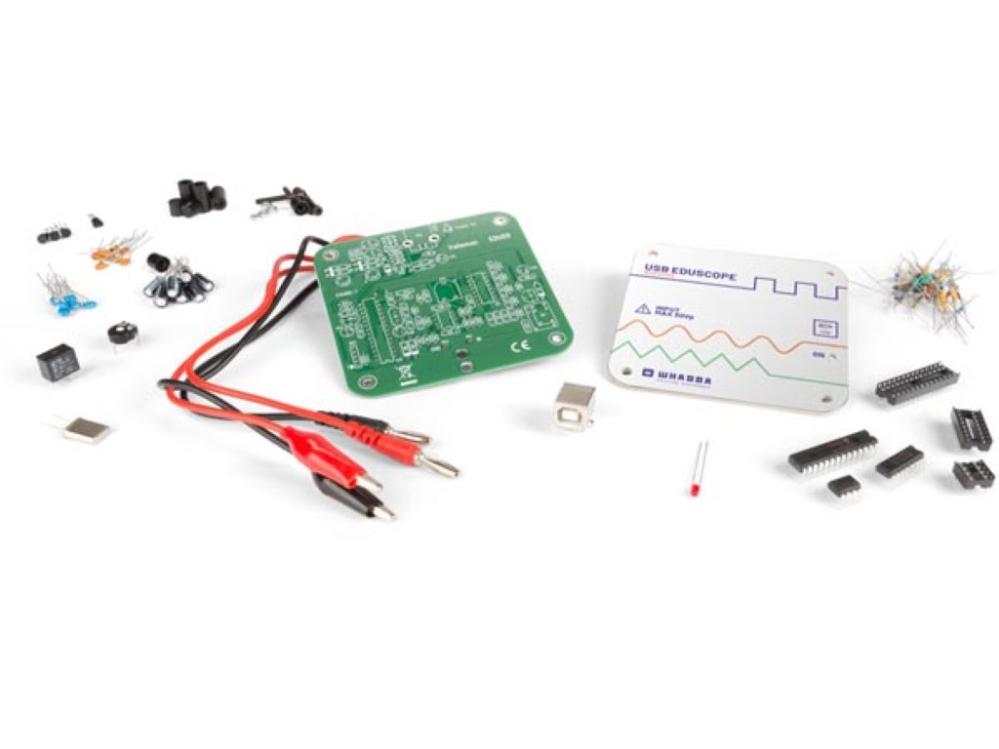

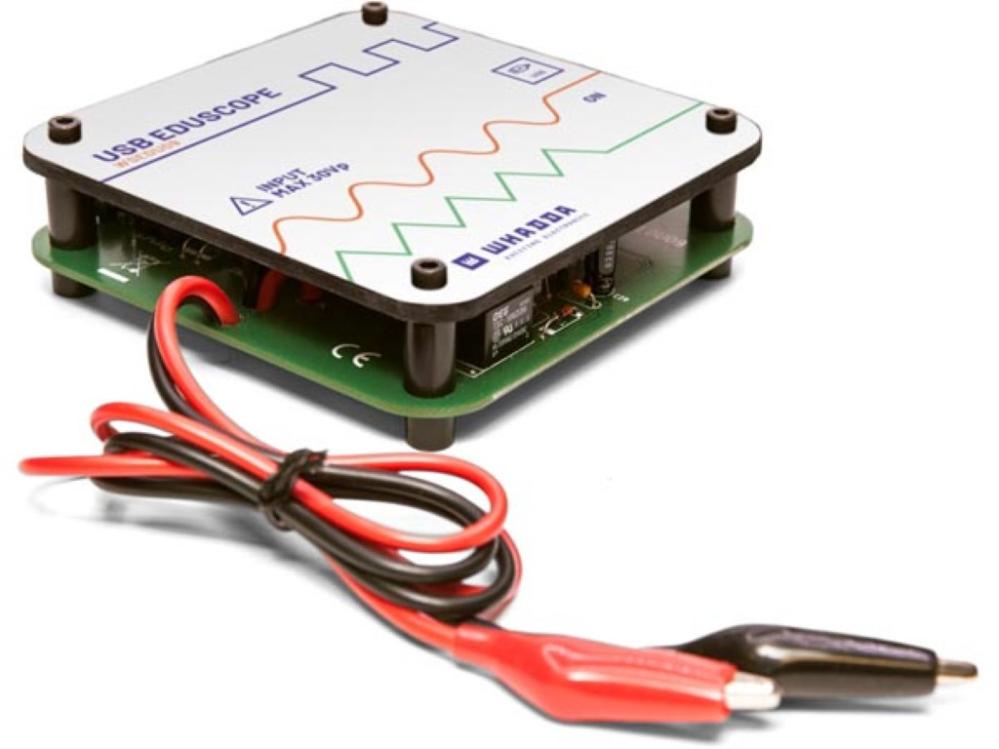

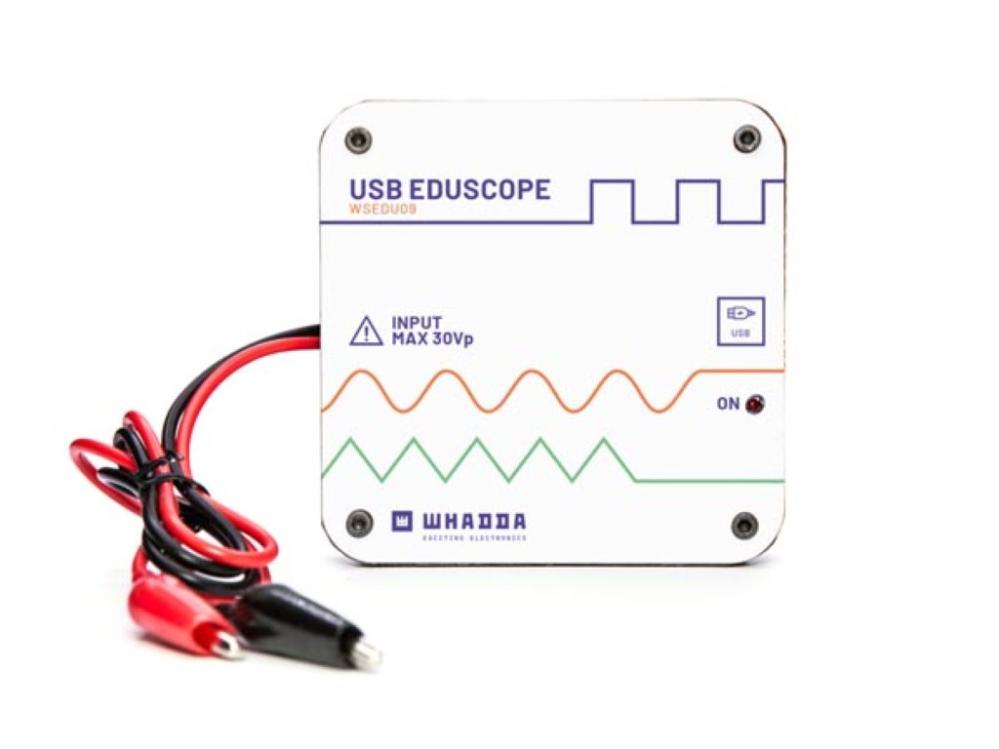

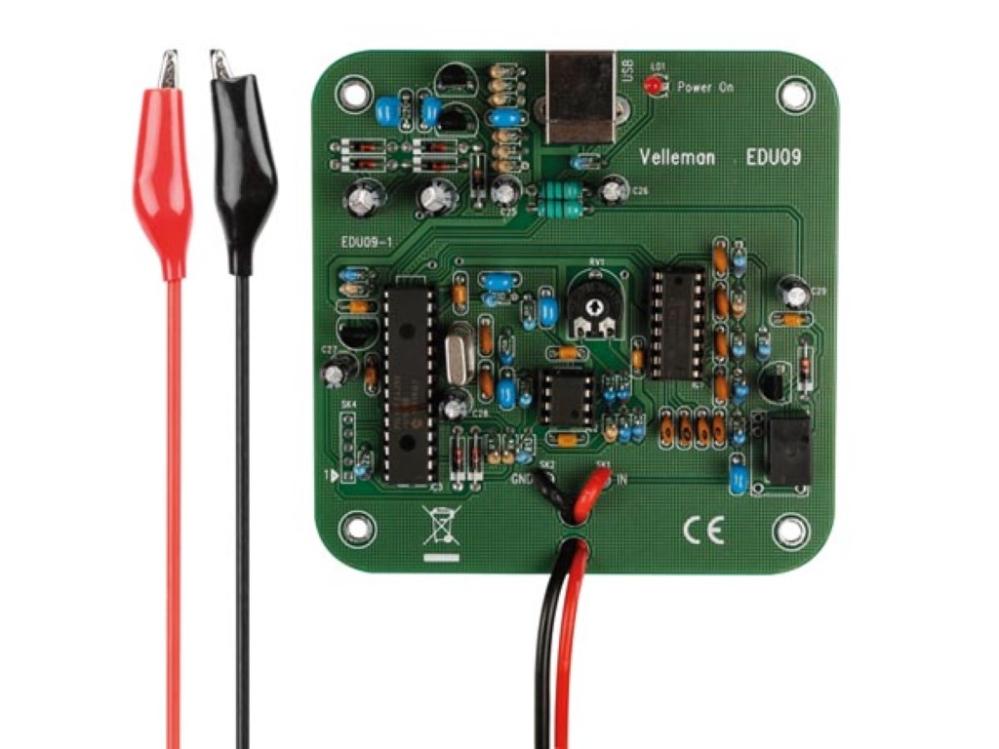

Oscilloskop i byggsats för anslutning till dator via USB. Oscilloskopet är enkelt att bygga ihop och har flera användbara funktioner: oscilloskop för analoga signaler upp till 200kHz, 512-bands FFT-spektrumanalysator och transientinspelare. Byggsatsen levereras med en detaljerad manual. Levereras exkl. USB-kabel (lämplig kabel t.ex. 41003291 eller 41023232).
Oscilloskop:
- Bandbredd: DC till 200kHz ± 3 dB
- Ingångsimpedans: 100kohm / 20pF
- Maximal spänning ingångar: 30V (AC+DC)
- Tidsbas: 10uS till 500ms per division
- Ingångskänslighet: 3mV
- Avläsningslägen: True RMS, dBV, dBm, Vp-p, Pulsbredd, Frekvens
- Inspelningslängd: 1000 samplingar
- Samplingsfrekvens: 62.5Hz till 1.5MHz
- Pre-trigger funktion: 0.1ms/div till 500ms/div
- Persistance val: Färggraderad, variabel och oändlig

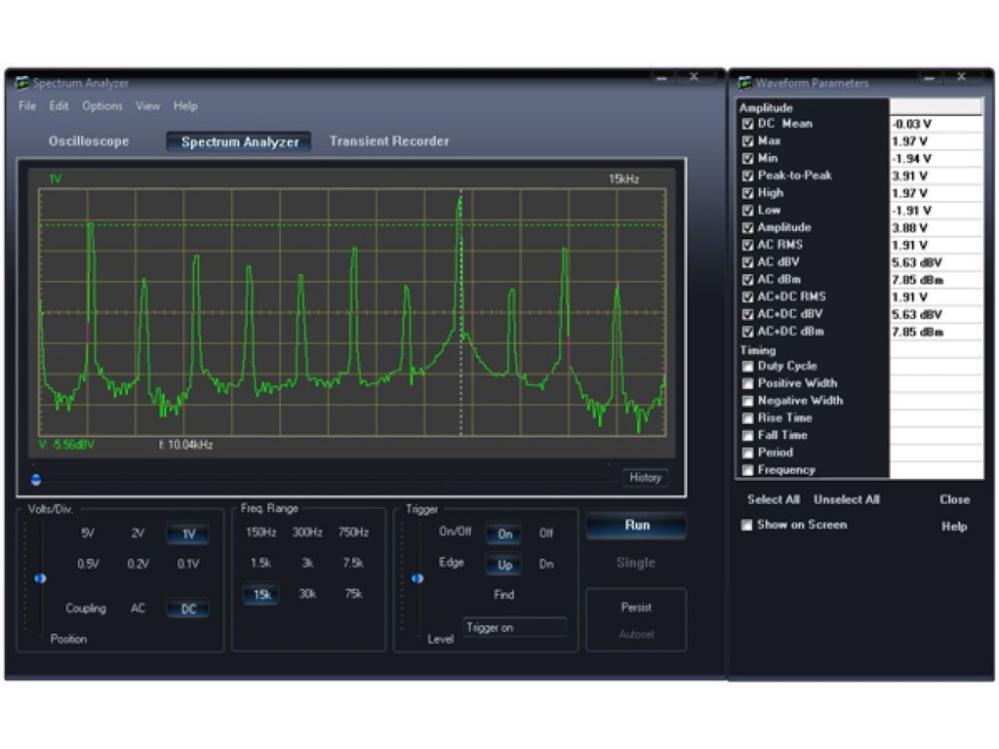

Spektrumanalysator:
- Frekvensområde: 0 till 75kHz
- FFT-upplösning: 512 linjer

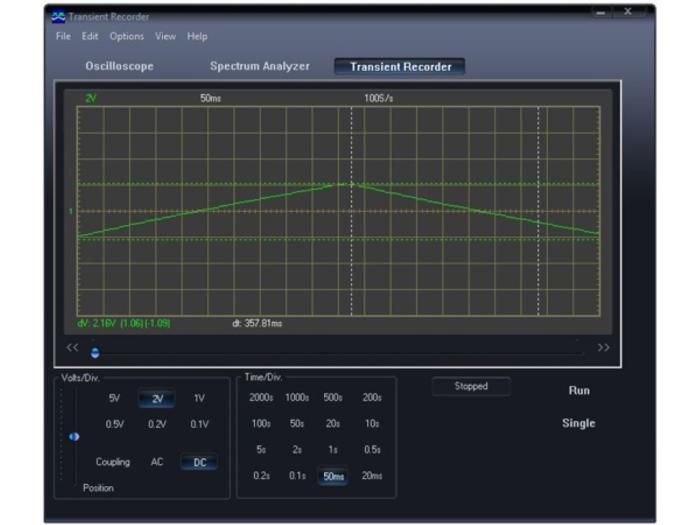

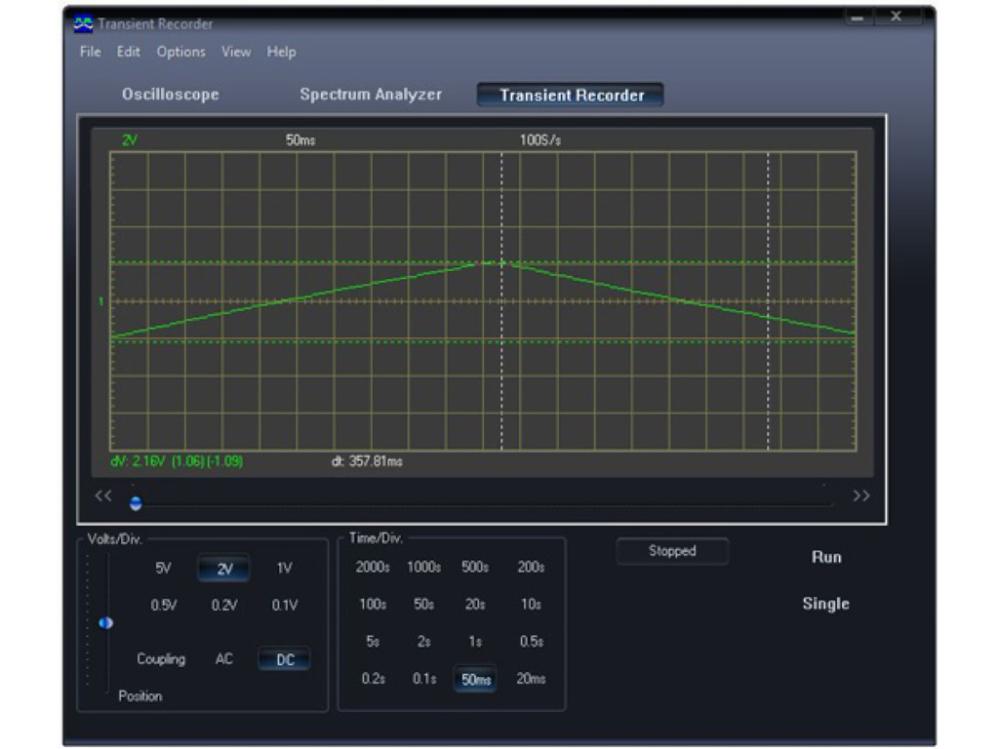

Transientinspelare:
- Tidsbas: 20ms/div till 2000s/div
- Max inspelningstid: 9.4h/skärm
- Automatisk datalagring
- In- och uppspelning av skärmar
- Över ett års automatisk inspelning
- Max antal samplingar: 100/s
- Min antal samplingar: 1 sampling / 20s
Övriga specifikationer:
- Markeringar för amplitud / spänning och frekvens / tid
- Expert eller standard användarläge
- Ingångskoppling: DC och AC
- 8-bit upplösning
- Lagring för visning och data
- Spänningsmatas via USB (ca 200 mA)
- Använder HID-drivrutiner, inga extra drivrutiner behövs
- Mått: 94x94 mm
