Produktbeskrivning

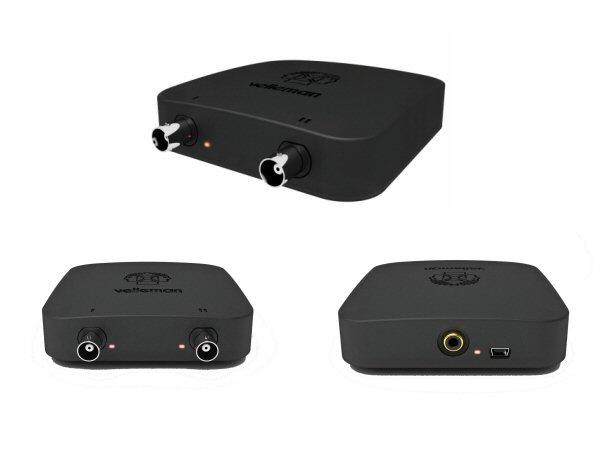

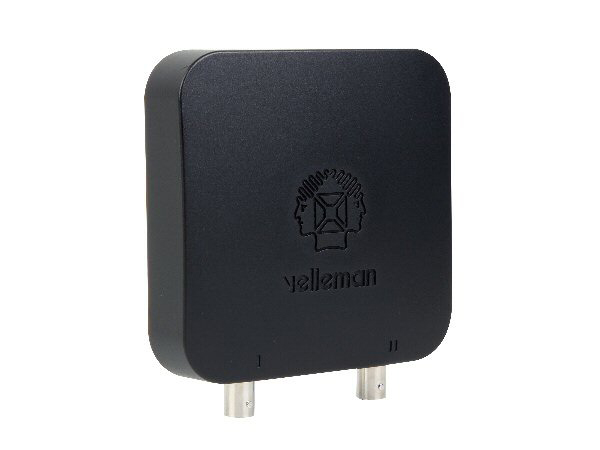

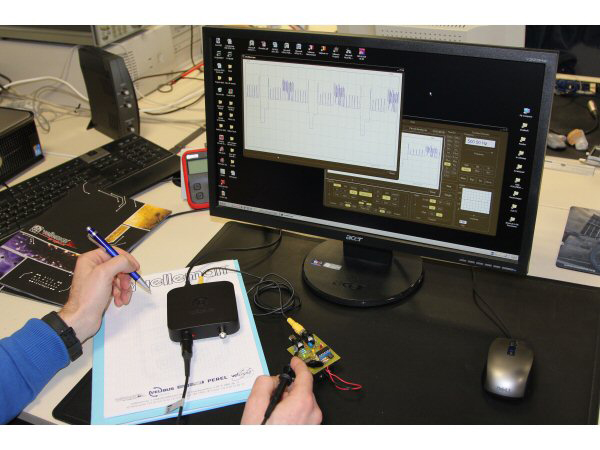

Kompakt USB-anslutet oscilloskop / funktionsgenerator med mängder av funktioner. Oscilloskopet styrs med programmet PCLAB200 från dator och mätresultat visaa direkt på skärmen. Förutom oscilloskop och funktionsgenerator finns även en transientinspelare, bodediagramritare samt spektrumanalysator. Kort sagt, en hel del mätutrustning i ett litet format. Programvaran PCLAB200 samt DLL-fil för utveckling av egen mjukvara finns att ladda ner gratis. Observer att mätprobar ej medföljer.
Specifikationer:
Allmänt:
* Ingångskoppling: AC, DC, GND
* Upplösning: 8-bit
* Spänningsområden: 10mV, 30mV, 100mV, 300mV, 1V, 3V
* Matningsspänning: USB 5V, max 500mA
* Max samplingshastighet: 25MHz
* Max mätspänning: 30Vpp AC/DC

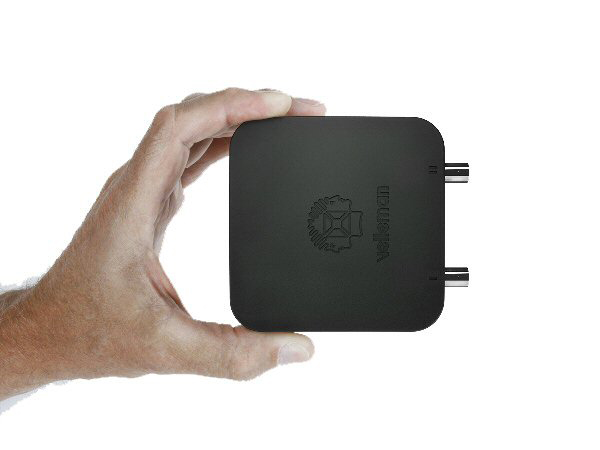

* Dimensioner: 100 x 100 x 35mm
* Systemkrav PC: Windows XP eller nyare
* USB-gränssnitt: USB 1.1, USB 2.0
* Min skärmupplösning: 1024 x 768px

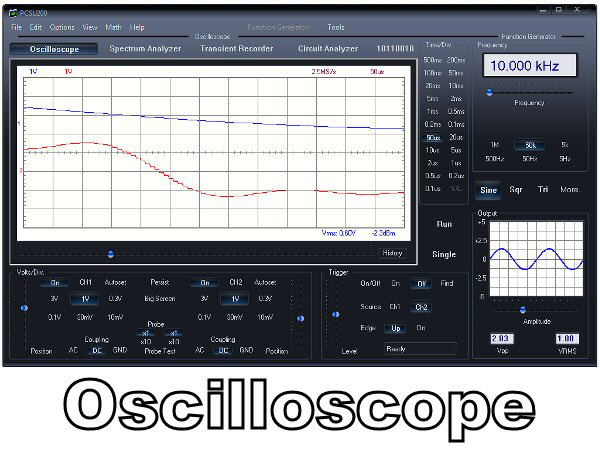

Oscilloskop:
* Bandbredd: DC - 12MHz (±3dB)
* Ingångsimpedans: 1Mohm / 30pF
* Tidsbas: 0.1us - 500ms
* Samplingsdjup: 4ksmp / kanal
* Avläsning: True RMS, dBV, dBm, Vpp, pulsbredd, frekvens
Funktionsgenerator:
* Inbyggda vågformer: sinus, fyrkant, triangel
* Amplitud: 200mVpp - 8Vpp
* Upplösning: 8-bit
* Stig-/falltid: 0.3us
* Samplingsfrekvens: 25MHz
* Distortion (sinus): < 1%
* Utgångsimpedans: 50ohm
* Frekvensområde: 0.5Hz - 500kHz (1MHz sinus)

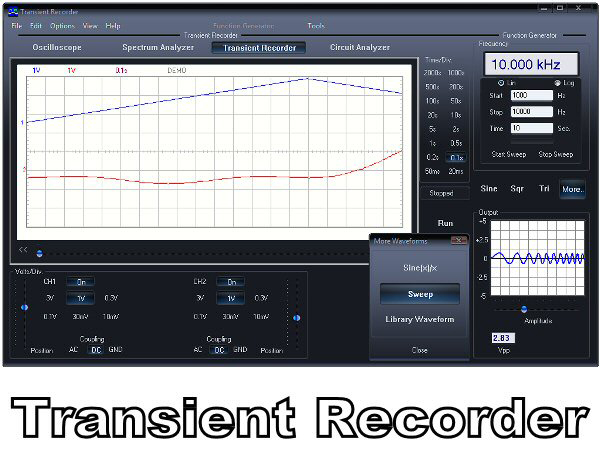

Transientinspelare:
* Tidsbas: 20ms/div - 2000s/div
* Max inspelningstid: 9.4h/skärm
* Max inspelningspunkter: 100smp/s
* Min inspelningspunkter: 1smp/20s

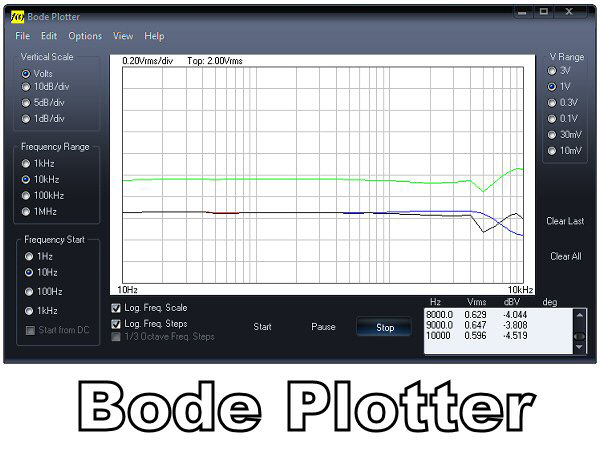

Bodediagramritare:
* Frekvensområde: 1kHz, 10kHz, 100kHz, 500kHz
* Startfrekvens: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz

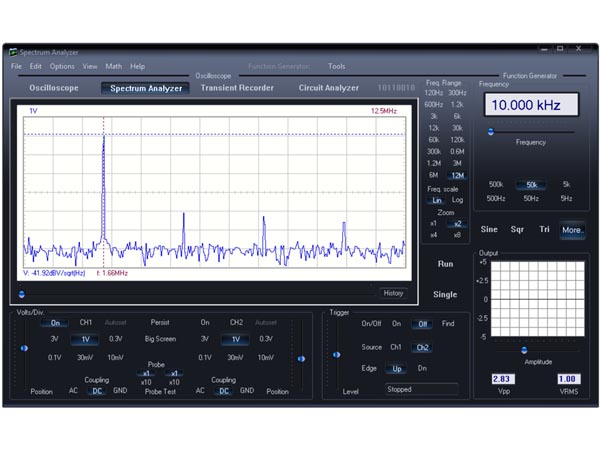

Spektrumanalysator:
* Frekvensområde: 120Hz - 12MHz
* FFT-upplösning: 2048 linjer
