Produktbeskrivning

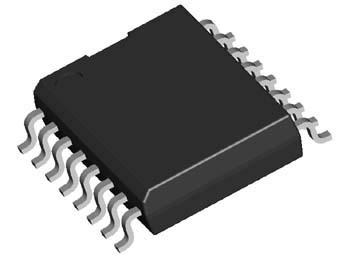

PCF8591T – Analog till Digital och Digital till Analog Omvandlare med I²C-gränssnitt
PCF8591T är en integrerad krets från NXP Semiconductors som erbjuder en kombinerad 4-kanalig analog-till-digital omvandlare (ADC) och en 1-kanalig digital-till-analog omvandlare (DAC). Den är avsedd för system där analog signalbehandling behöver integreras i ett digitalt styrsystem, och kommunicerar via I²C-buss.
Tekniska specifikationer:
-
Kommunikationsgränssnitt: I²C-buss (adress konfigurerbar via A0–A2 pinnar)
-
ADC:
-
8-bitars upplösning
-
4 kanaler: 4 enkeländade eller 2 differensiella
-
Successive Approximation Register (SAR) arkitektur
-
-
DAC:
-
8-bitars upplösning
-
Enkelkanalig, voltage-mode
-
-
Spänningsområde:
-
Vdd: 2.5–6.0 V (typiskt 5 V)
-
Analog ingångsspänning: 0–Vdd
-
-
Strömförbrukning: Låg, typiskt <1 mA vid normal drift
