Produktbeskrivning
PIR-sensorn reagerar på värmen (IR strålning) från objekt och djur. Alla objekt avger IR-strålning men olika mycket. T.ex. om du startar sensorn och en människa rör sig framför sensorn gör den utslag och öppnar sin open collector utgång. Sensorn kan känna av rörelse upp till ca. 5-6m. Observera att utgången består av en öppen kollektor och kräver ett externt pull-upmotstånd.

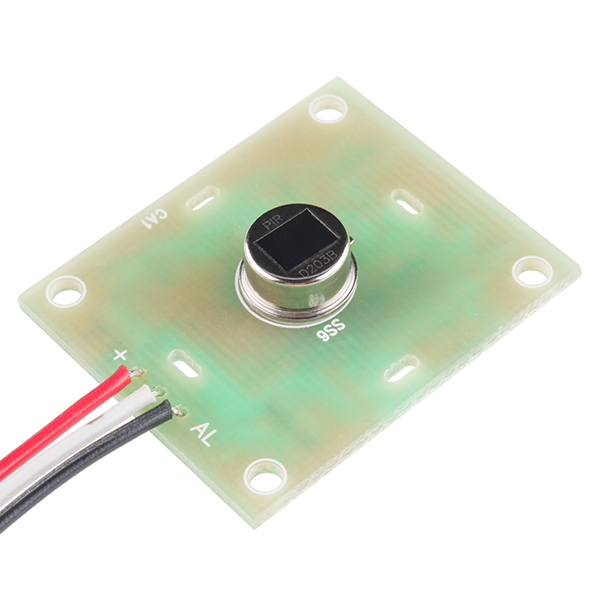

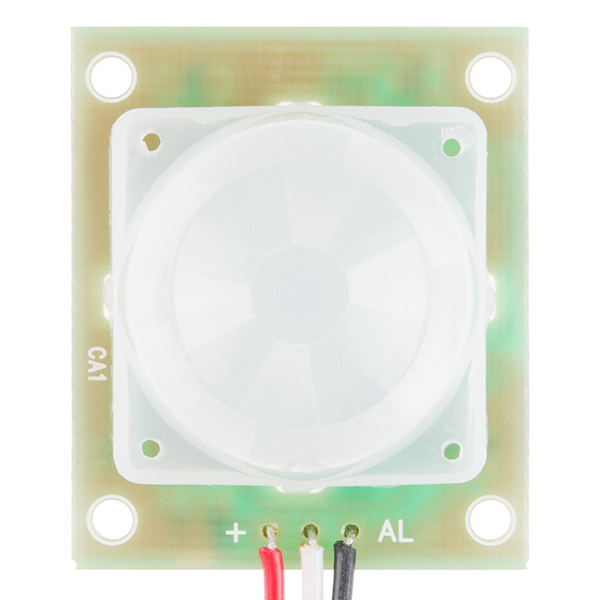

Röd ledning är plus (5 till 12V)
Vit ledning är GND
Svart ledning är utgång (alarm)

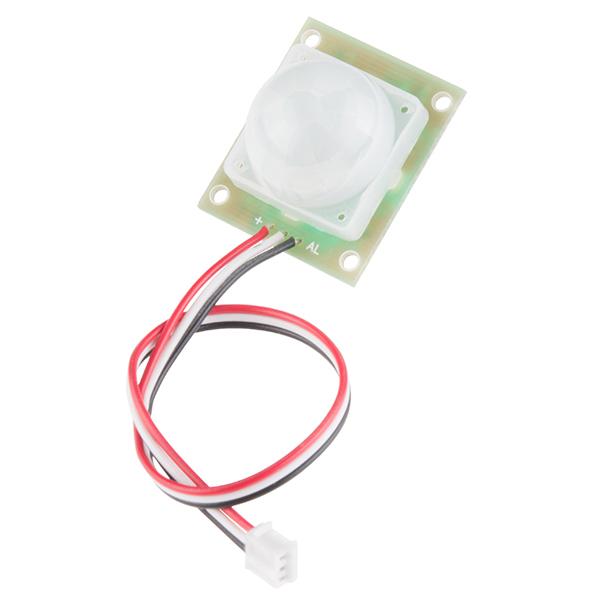

Kontakttyp: JST PH 3-pol 2mm.
Röd ledning är plus (5 till 12V)
Vit ledning är GND
Svart ledning är utgång (alarm)
Kontakttyp: JST PH 3-pol 2mm.
