Produktbeskrivning

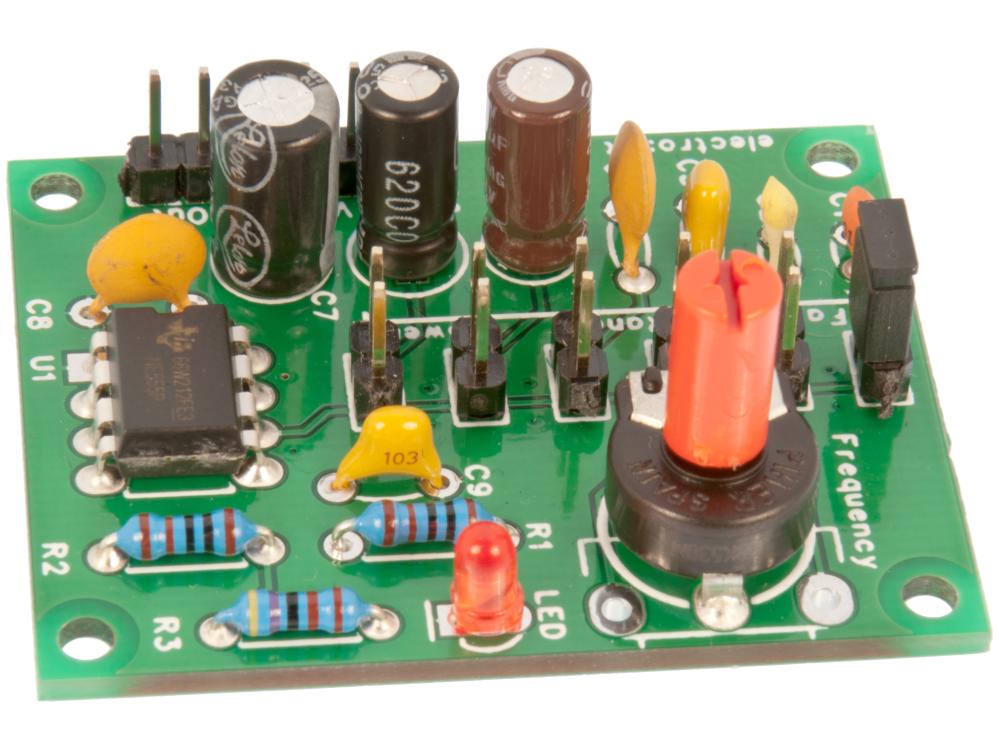

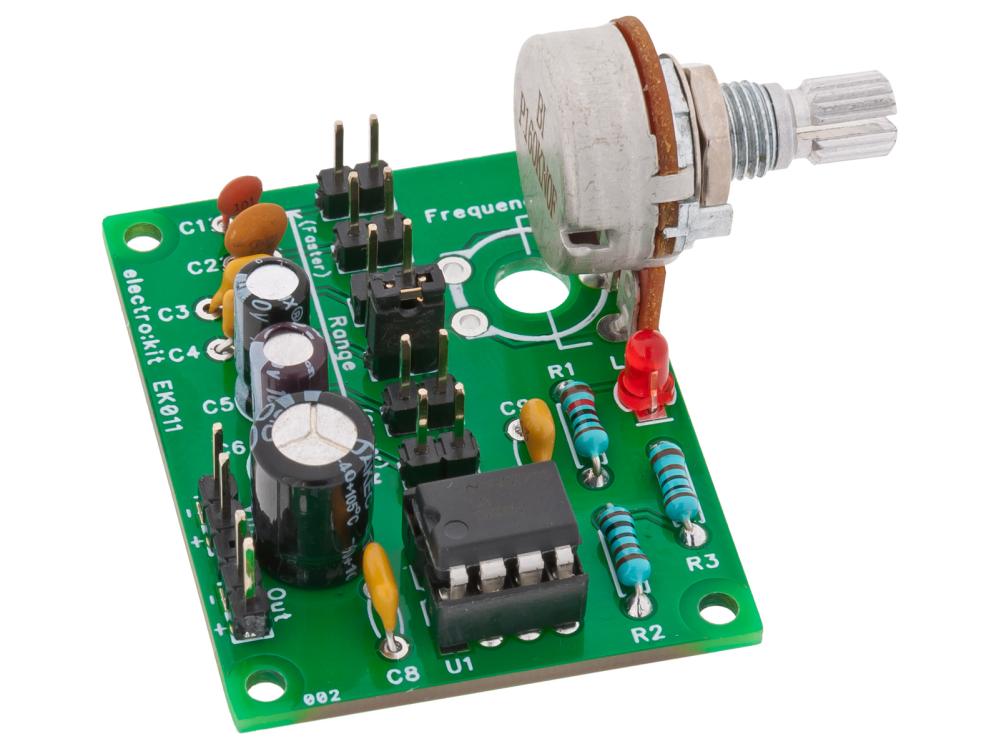

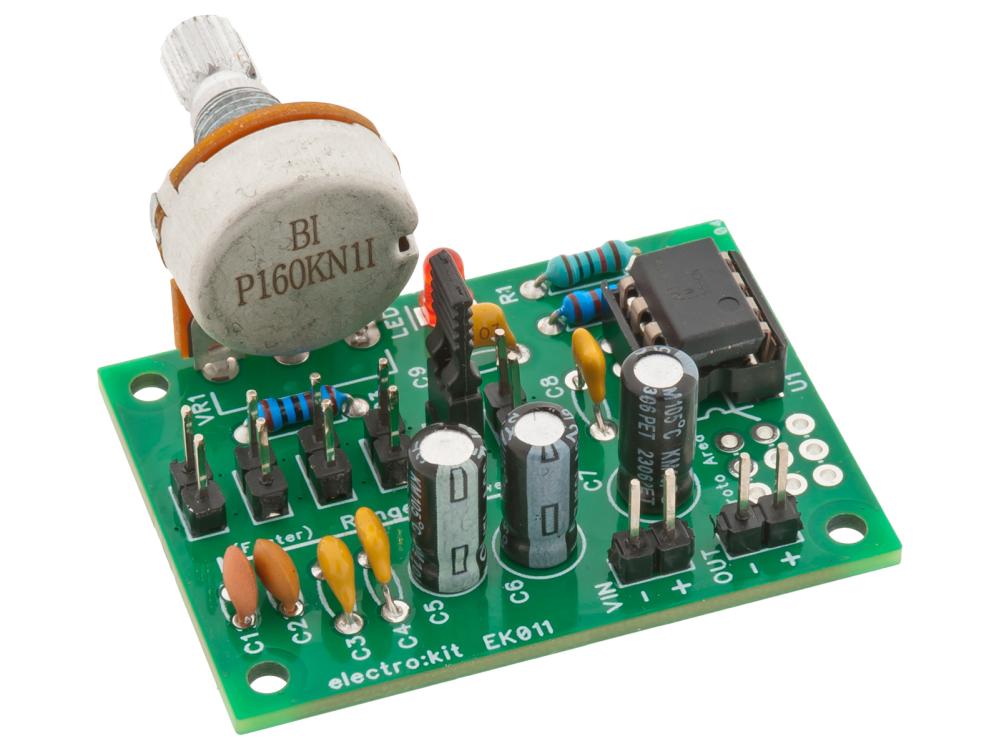

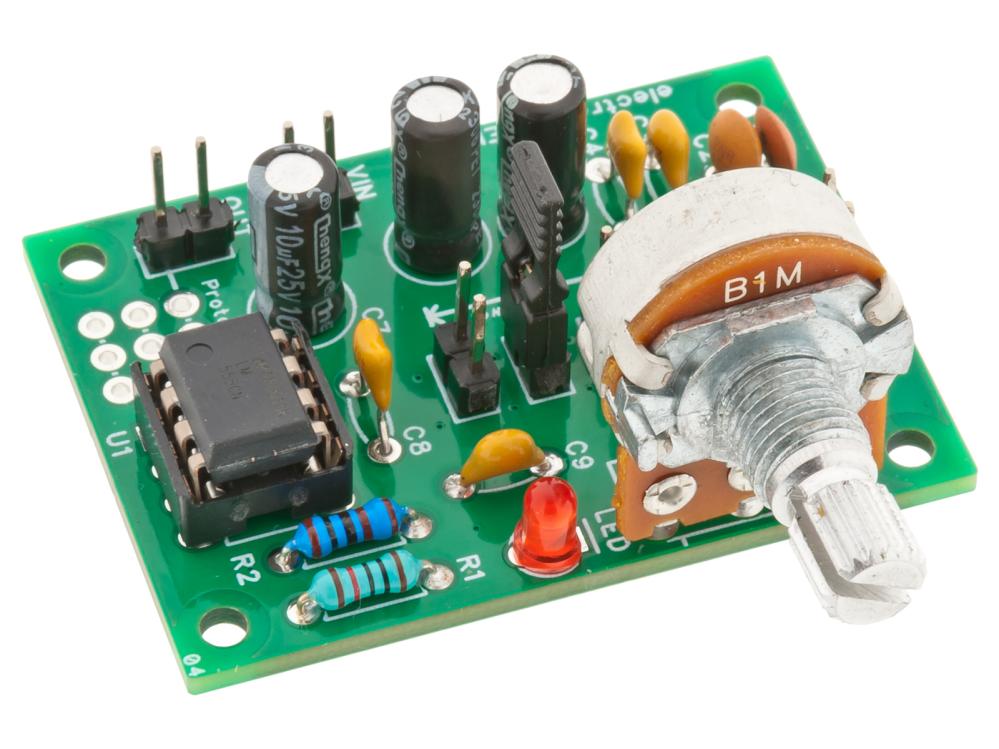

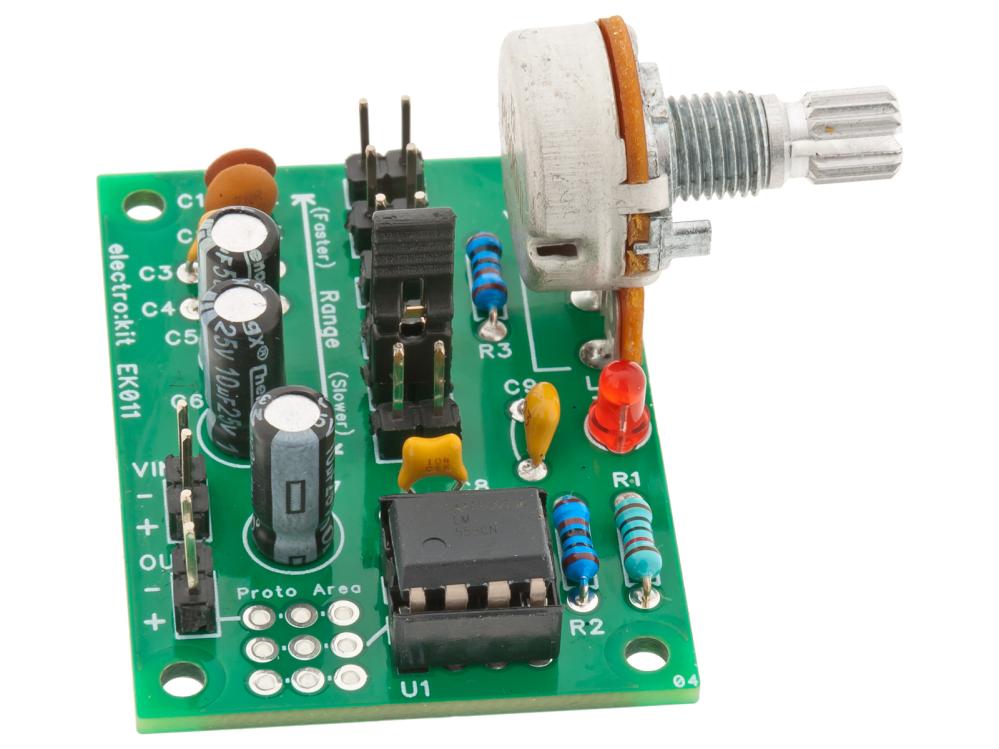

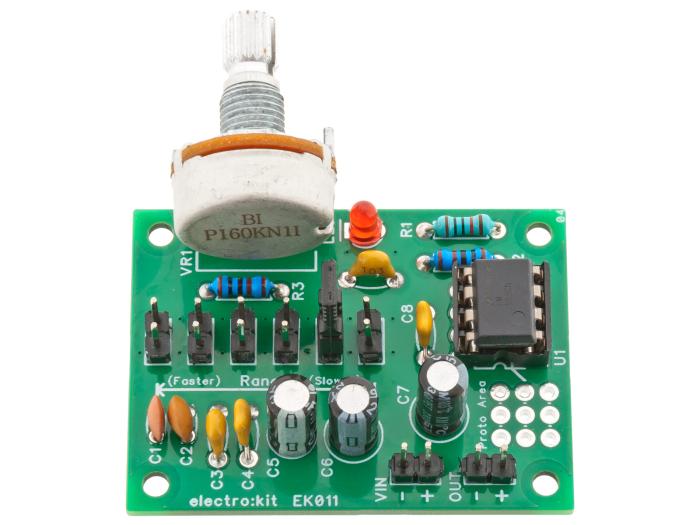

EK011 är en pulsgenerator uppbyggd kring en 555-timer som genererar en fyrkantsvåg med 50% pulsbredd. Frekvensen kan ställas i fasta områden i 6 steg och kan finjusteras med potentiometern. Önskas andra frekvensområden kan kondensatorerna C1 till C6 bytas till mindre eller större värden. En röd lysdiod indikerar att generatorn är igång.

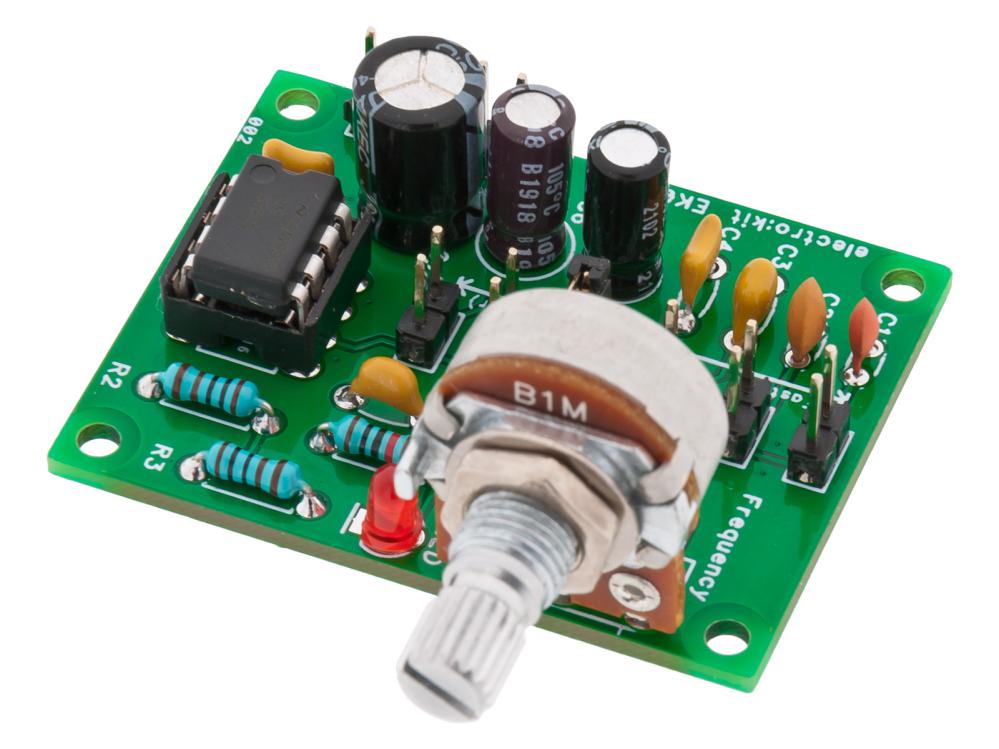

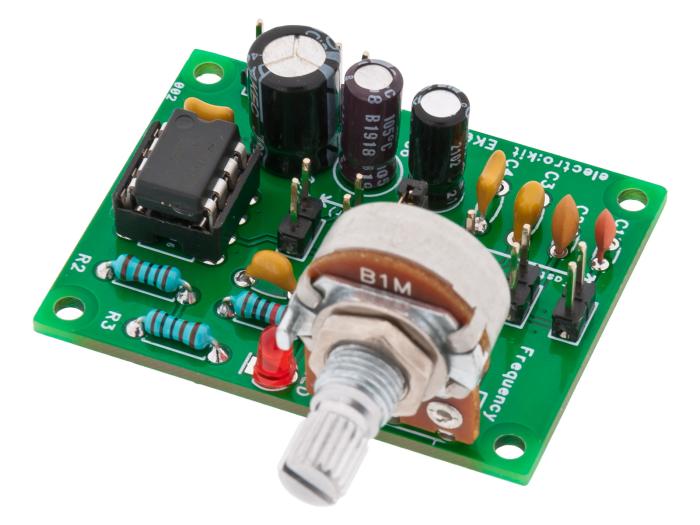

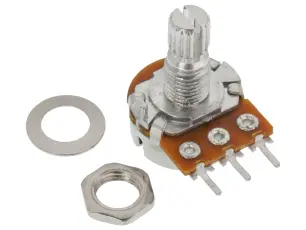

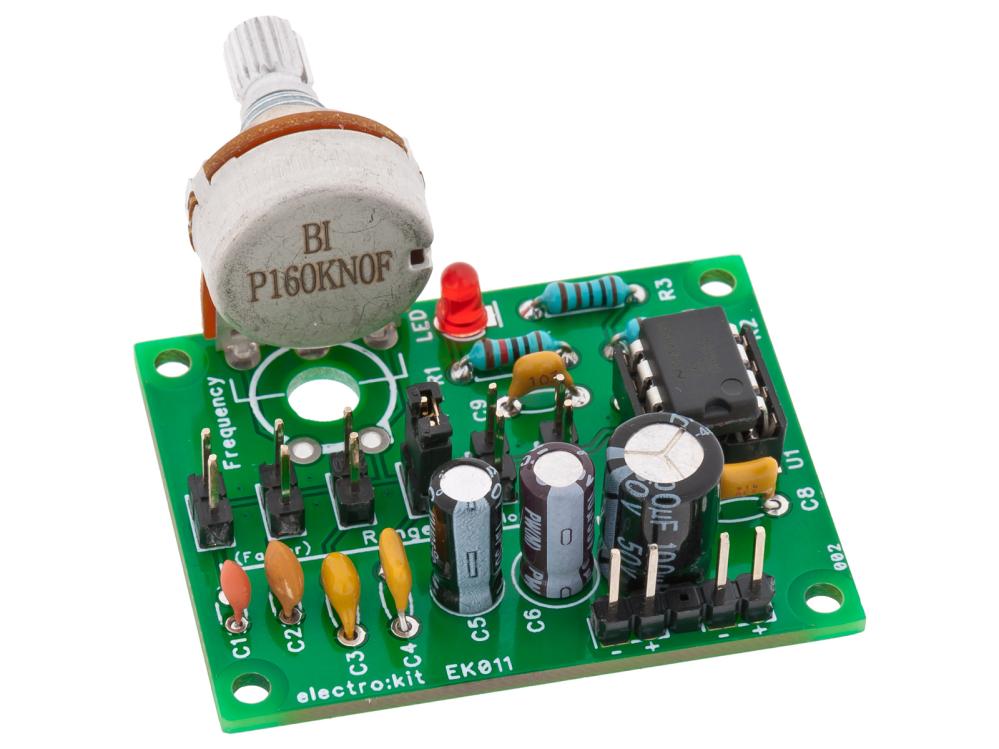

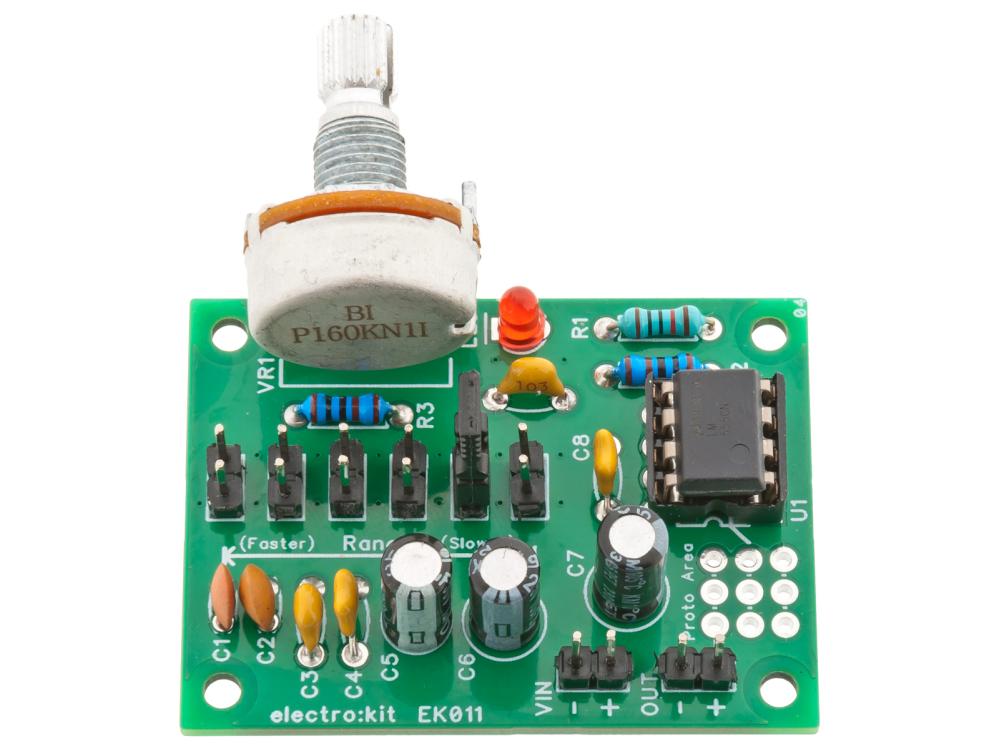

Två olika hålbilder finns för potentiometern. Antingen monteras en horisontell (stående) potentiometer, typ PT-10 eller en vertikal (vinklad) 16mm potentiometer. Byggsatsen levereras med en vinklad potentiometer.

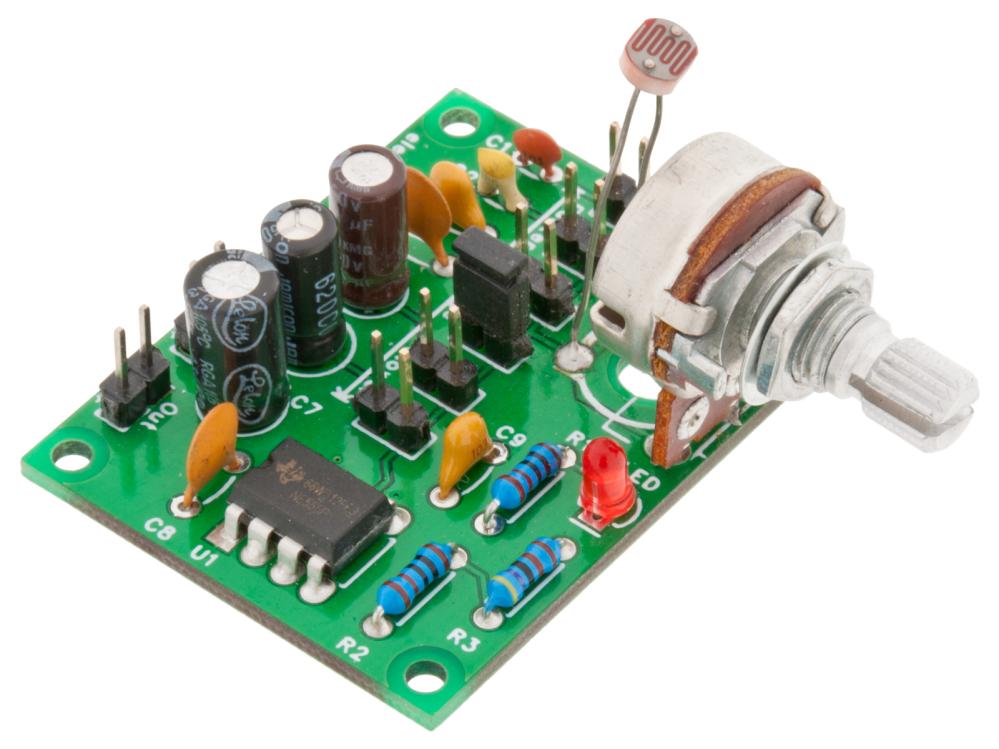

Ett fotomotstånd (LDR) kan användas istället för eller tillsammans med potentiometern för att göra oscillatorn ljusstyrd (optisk theremin).
OBS. Potentiometern som följer med är nu 1Mohm istället för 100kohm, vilket ger ett bredare frekvensspann för varje område. Spannet med 1M är ungefär 10x större än enligt specifikationerna. Önskas ett smalare spann, köp till potentiometer med lägre resistans, se rekommenderade produkter.
Specifikationer:
- Matningsspänning: 3 - 15VDC
- Max drivförmåga: ±200mA
- Frekvensområden: 0.8 - 14Hz, 8 - 140Hz, 80 - 1400Hz, 0.8 - 14kHz, 8 - 140kHz, 80 - 260kHz

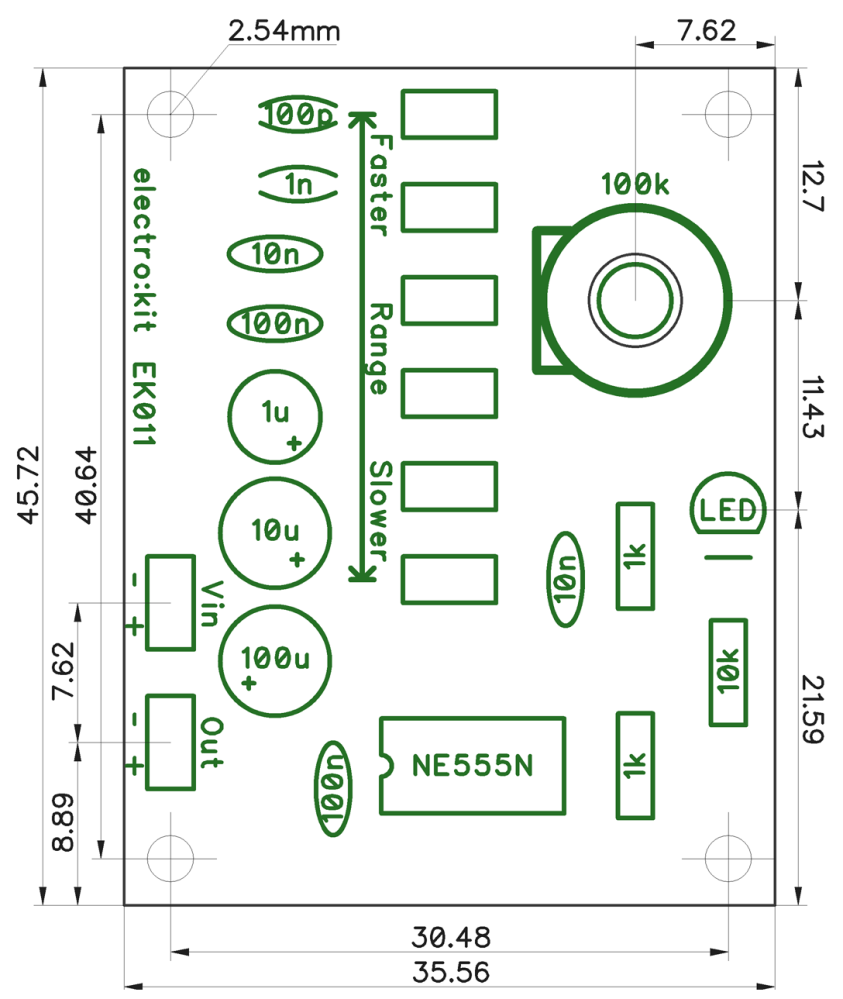

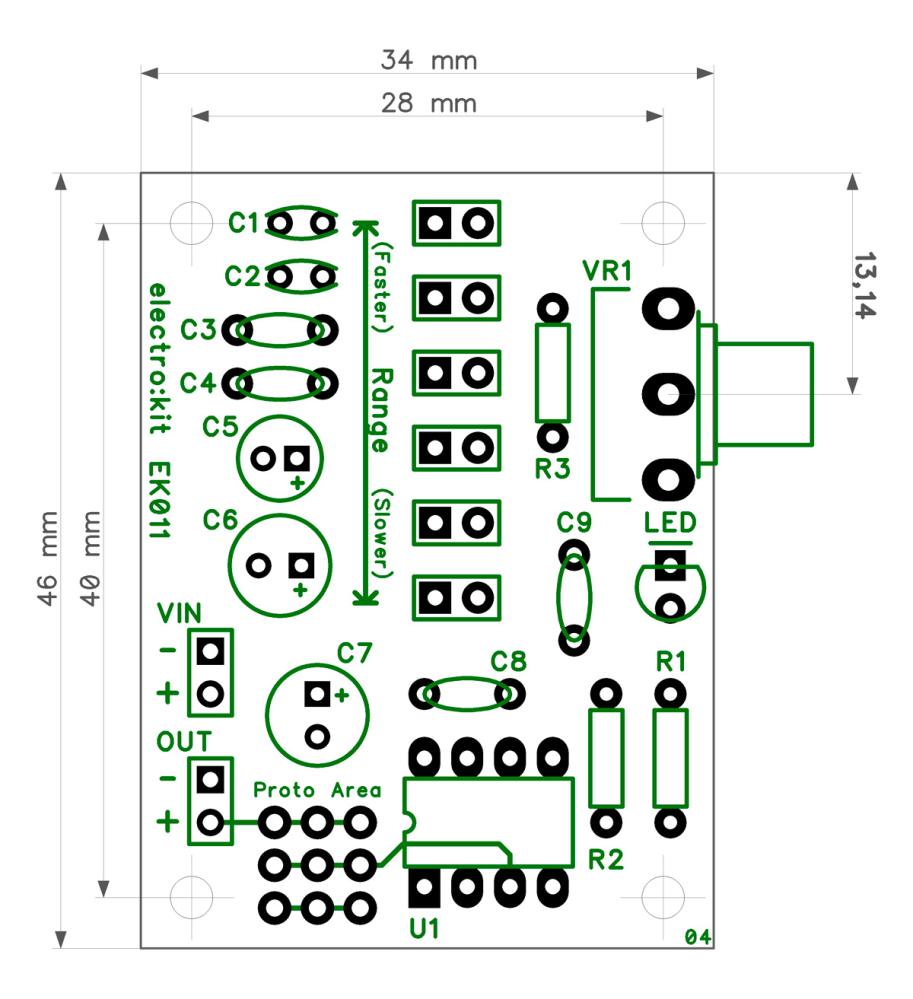

- Dimensioner: 35.56 x 45.72mm
- Monteringshål: c-c 30.48 x 40.64mm, ø2.54mm
