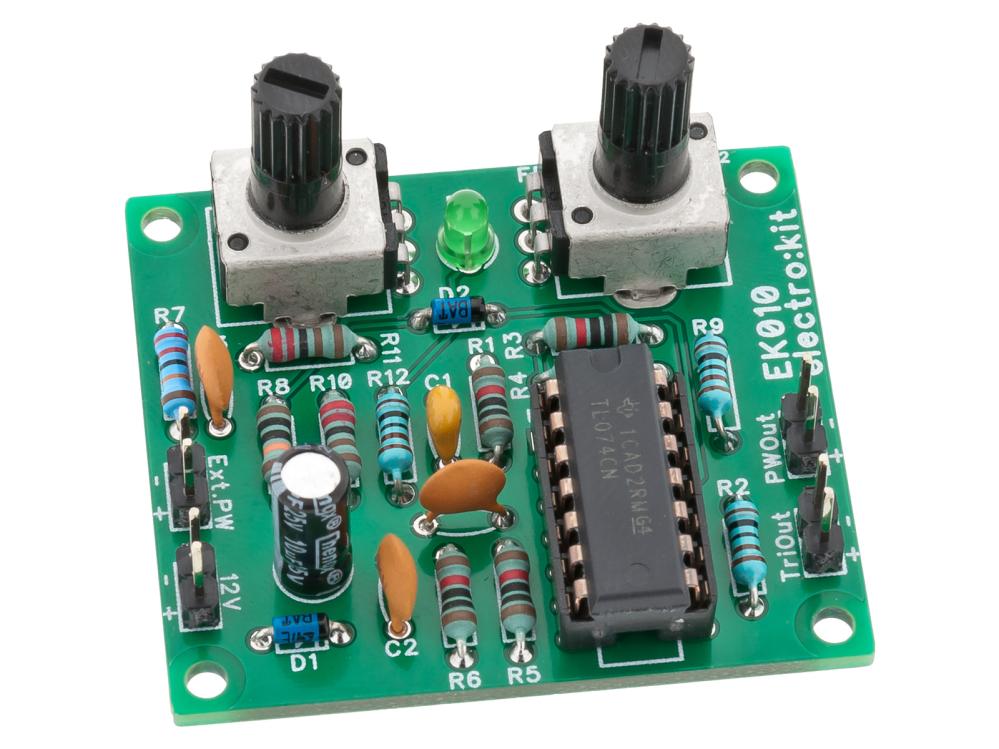

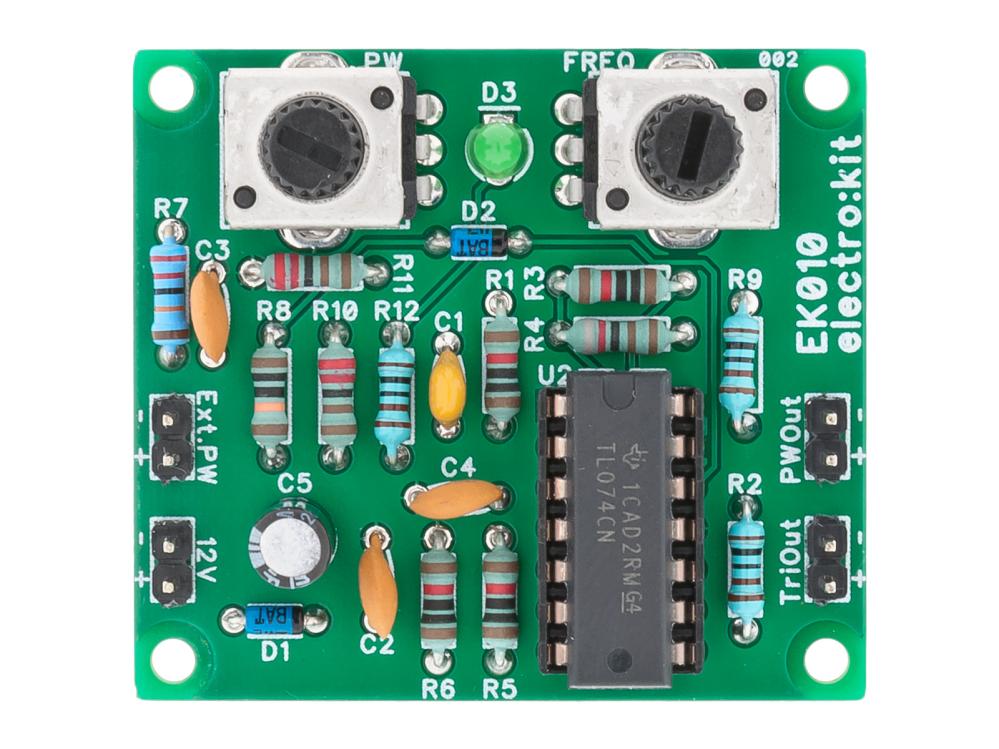

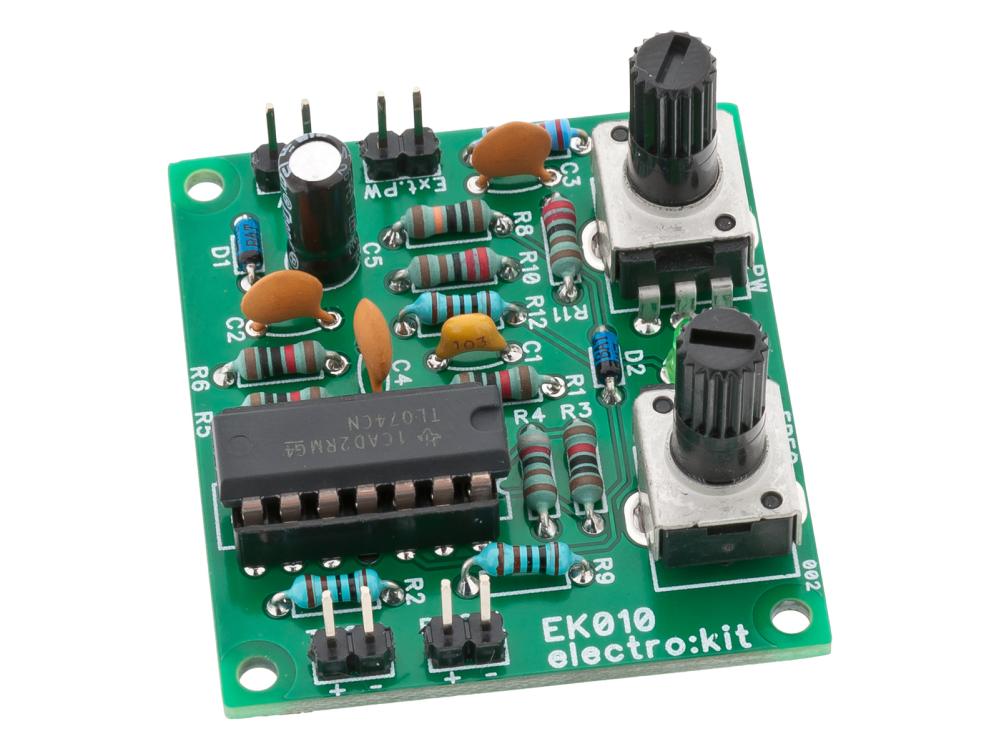

PWM Generator EK010

EK010 är en oscillator uppbyggd kring en OP-förstärkare. Oscillatorn har två samtidiga utgångar för triangel- och fyrkantsvåg. Fyrkantsvågen har justerbar pulsbredd från 0 - 100% Pulsbredden kan justeras med potentiometern på kortet eller med en extern styrspänning mellan 0 och 10V. För att begränsa området för potentiometern kan motstånden R10 och R11 bytas till motstånd med högre resistans. Frekvensen är justerbar från 300Hz till 3kHz. För ett större frekvensområde kan potentiometern bytas från 100kohm till 1Mohm. För att ändra frekvensområdet kan kondensatorn C1 bytas till en kondensator med lägre eller högre kapacitans. Utgångarna är skyddade med 1kohm motstånd vilket också sätter utgångsimpedansen. EK010 är inte lämplig för att driva tynge laster direkt, men kan kombineras med EK010b för drivning av motorer, solenoider, lysdioder och andra tyngre laster upp till 24V 5A. För att använda EK010 som en signalgenerator för audio bör en kondensator monteras i serie med utgången för att eliminera DC-offseten.
* Matningsspänning: 12-24VDC * Strömförbrukning: 10mA (@12V)
* Frekvensområde: 300Hz - 3kHz
* Pulsbredd: 0 - 100%
* Extern styrspänning: 0 - 10V (@12V)
* Dimensioner 45.72 x 40.64mm * Monteringshål: c-c 40.64 x 35.56mm, ø2.54mm
