Produktbeskrivning

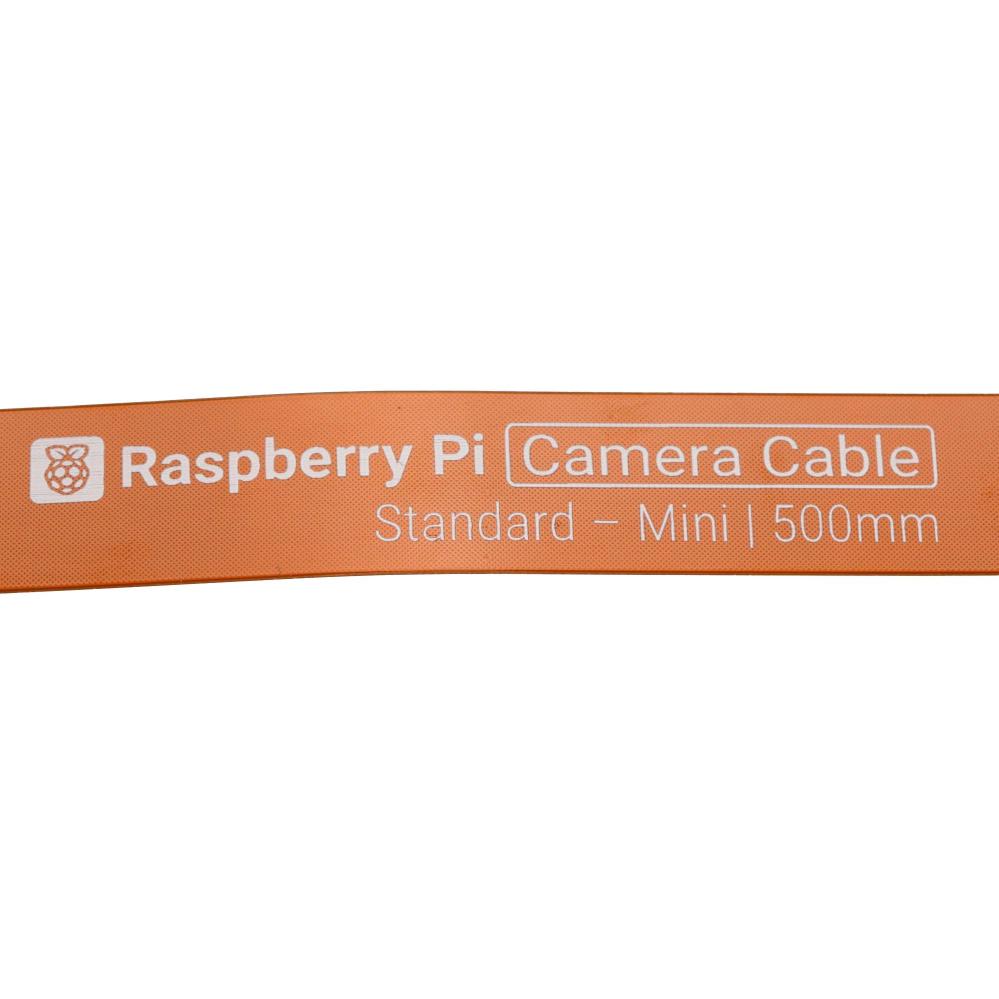

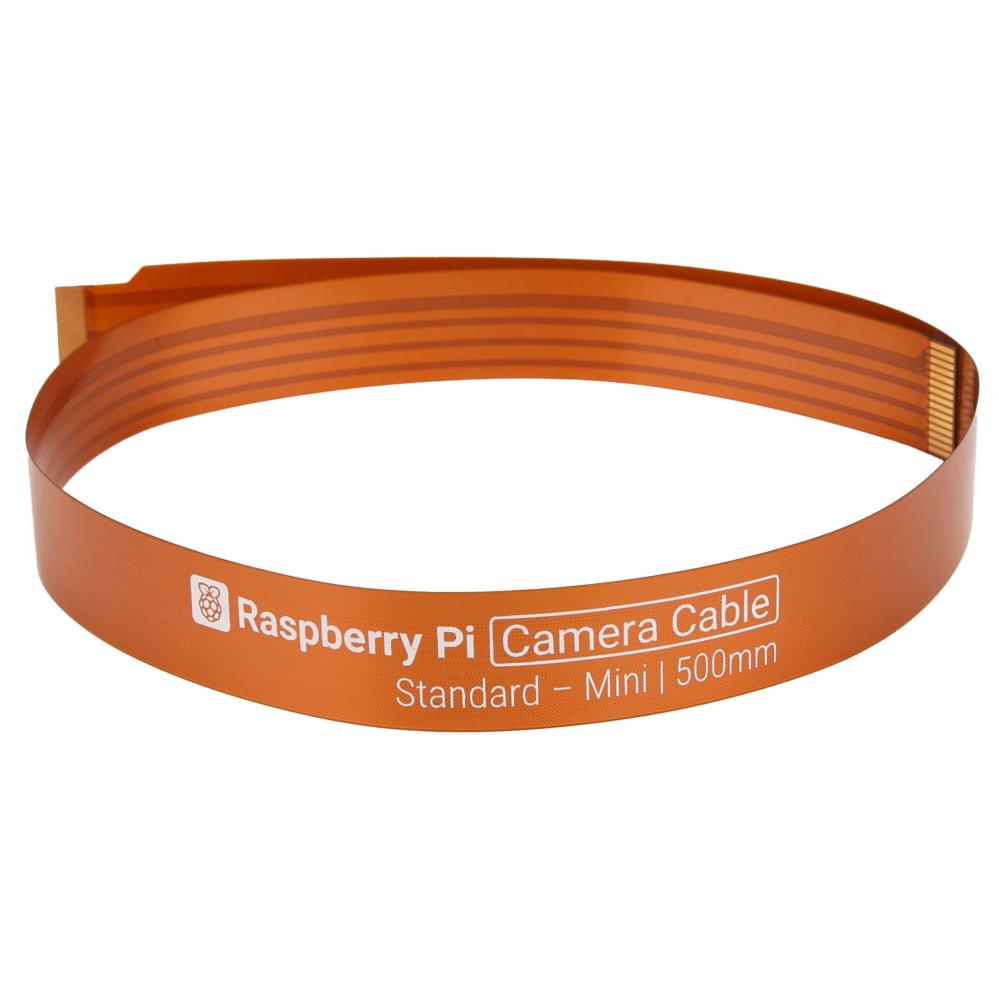

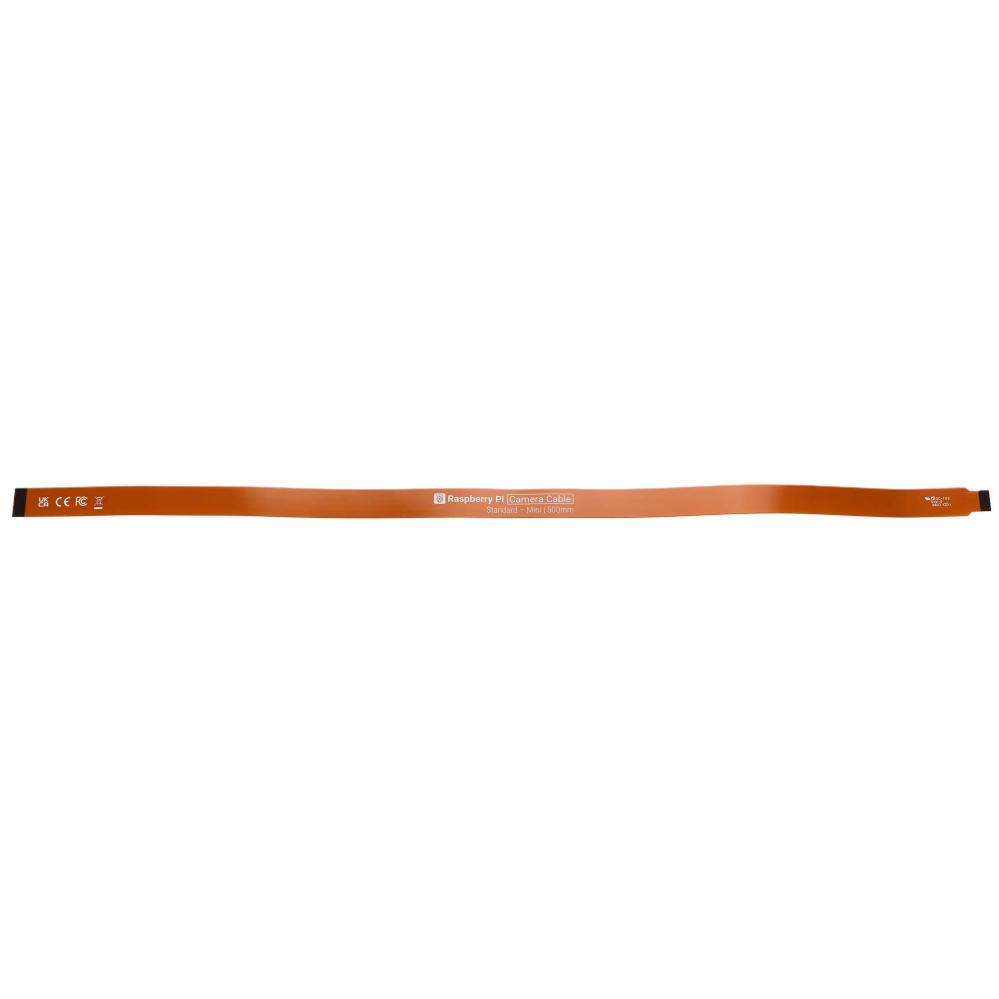

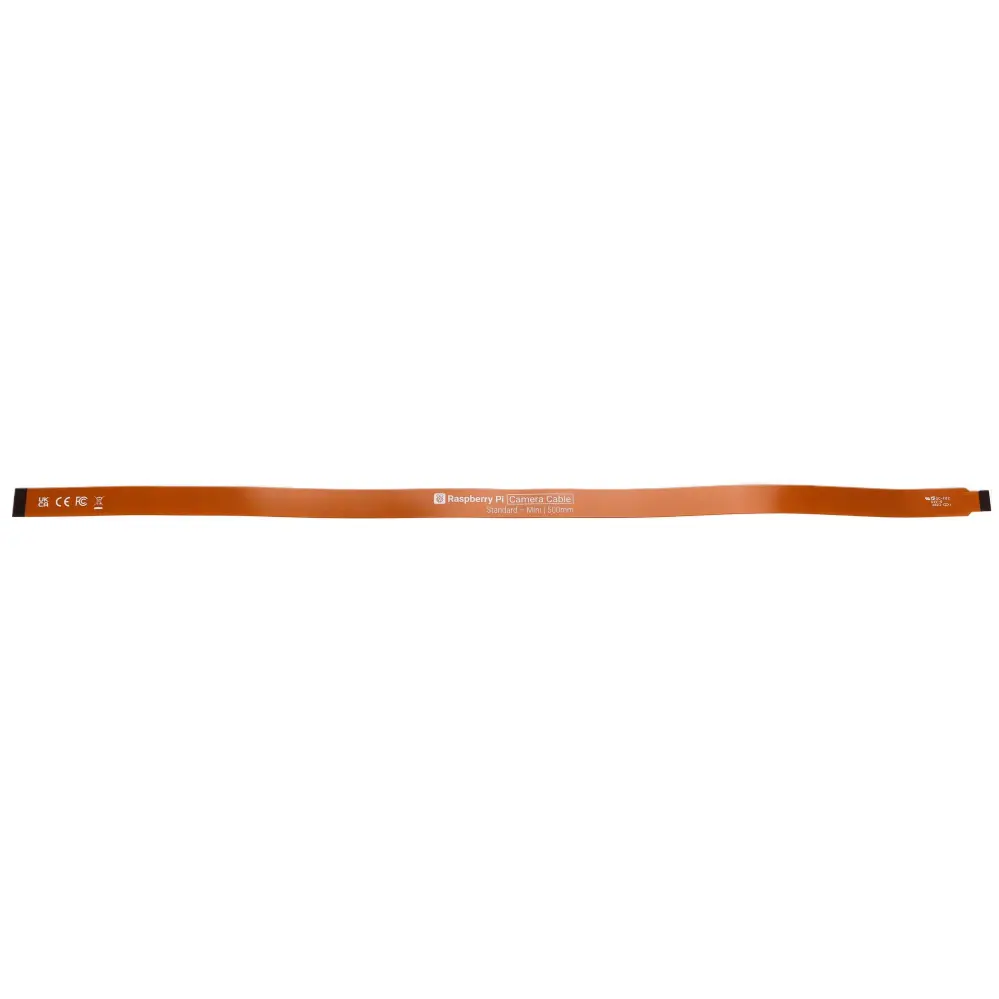

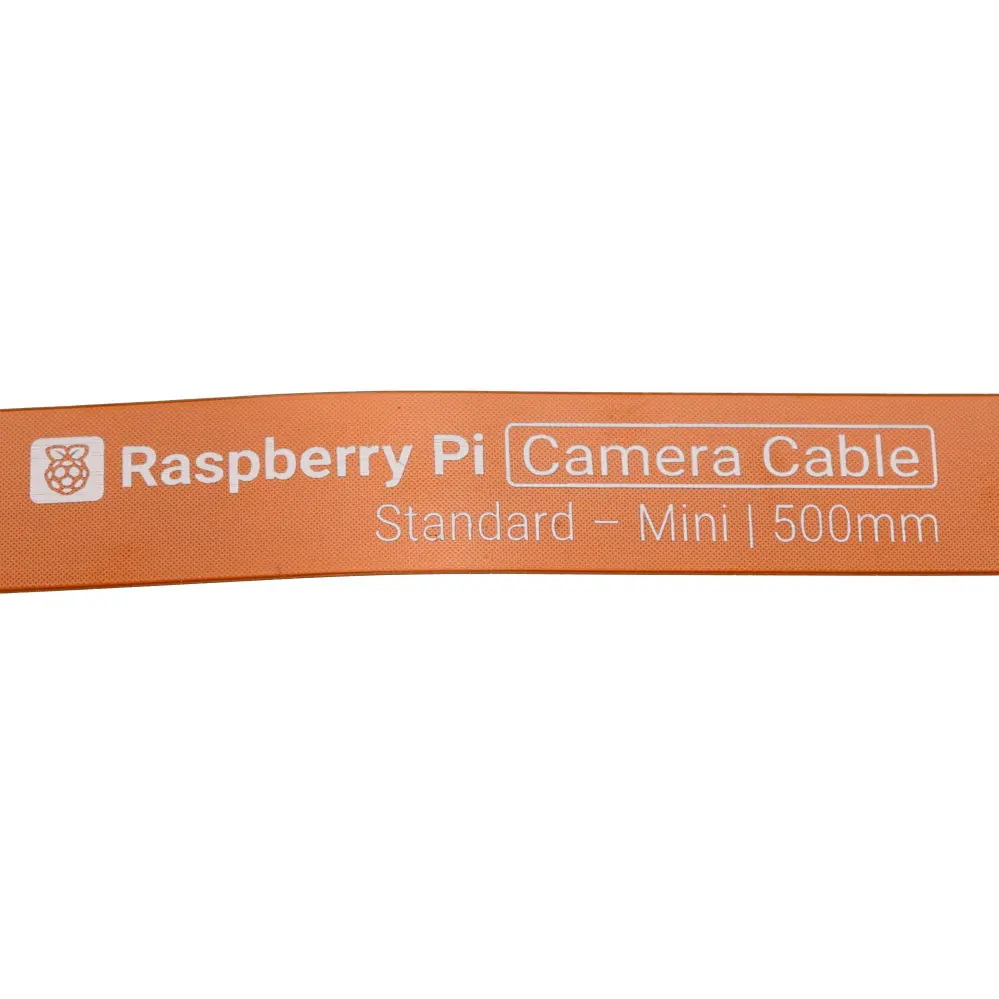

Kamerakabel (adapterkabel) för användning av Raspberry Pi-kameror med Raspberry Pi 5 samt Raspberry Pi Zero / Zero 2

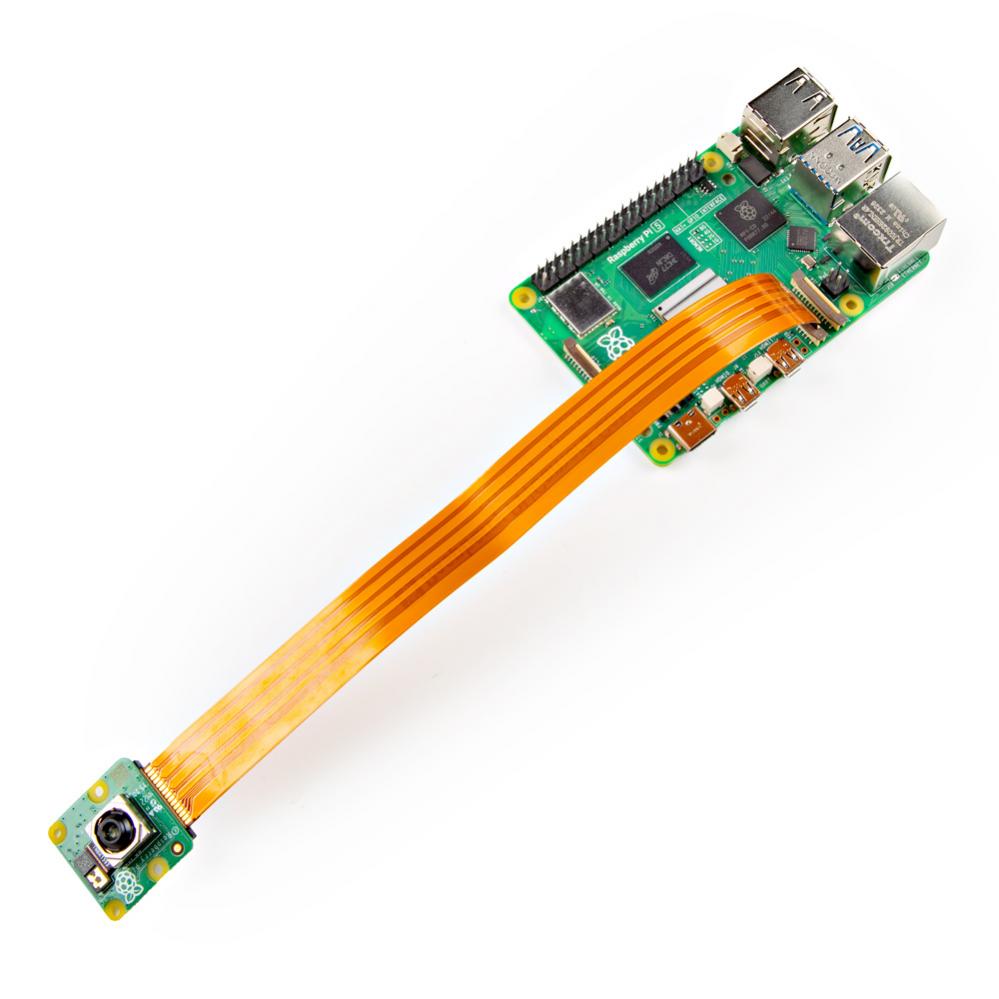

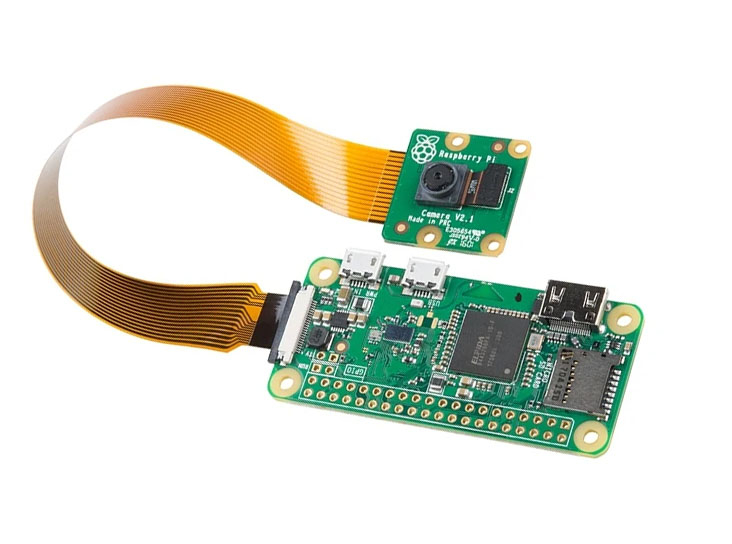

Raspberry Pi 5 är utrustad med två MIPI-kontakter med fyra kanaler, vilket ger stöd för både CSI (Camera Serial Interface) och DSI (Display Serial Interface). Raspberry Pi Zero och Zero 2 har en MIPI-kontakt med stöd enbart för CSI.
Varje MIPI-kontakt på Raspberry Pi 5 kan användas för antingen en kamera (CSI) eller en bildskärm (DSI).
MIPI-kontakterna använder en 22-pin "mini" FPC-kontakt med 0,5 mm pitch. För att ansluta Raspberry Pi-kameror som använder den vanliga 15-pin FPC-kontakten med 1 mm pitch krävs därför en adapterkabel.
För Raspberry Pi finns två typer av adapterkablar:
-
MIPI 22-pin till FPC 15-pin (CSI) – för anslutning av kamera. Passar Raspberry Pi 5 samt Raspberry Pi Zero / Zero 2.
-
MIPI 22-pin till FPC 15-pin (DSI) – för anslutning av bildskärm. Passar endast Raspberry Pi 5.
Nuvarande kameror och bildskärmar för Raspberry Pi använder standard FPC 15-pin-kontakt och är direkt kompatibla med tidigare Raspberry Pi-modeller. För användning med Raspberry Pi 5 krävs däremot en adapterkabel.
Observera: Kamerakabeln kan inte användas för att ansluta en bildskärm, och bildskärmskabeln kan inte användas för att ansluta en kamera.
