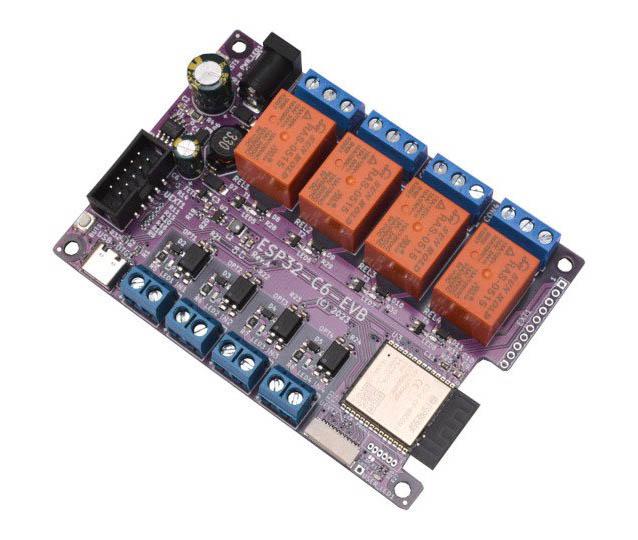

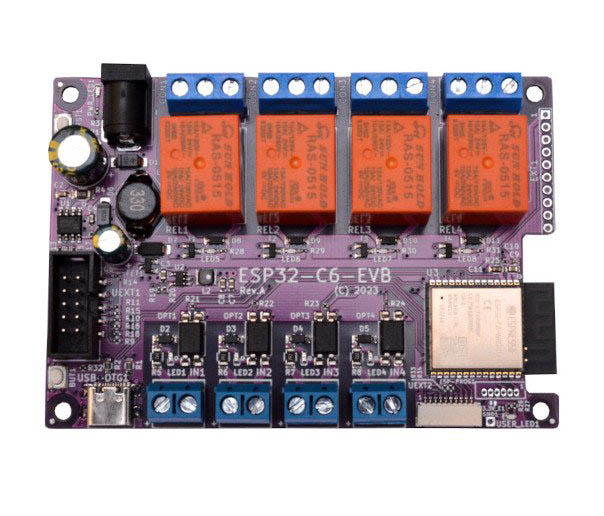

Reläkort 4x med ESP32-C6

Art nr: 41024072 - Olimex
Handla denna produkt Reläkort 4x med ESP32-C6
pris 249 SEK
Inklusive 25% moms
Lagervara, 5 st
Enhet: styck

Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se

Produktbeskrivning

ÖppnaStäng

Produktbeskrivning

ESP32-C6 är Espressifs första WiFi6 (IEEE 802.11ax) SoC (System on a Chip) som integrerar 2.4 GHz WiFi6, Bluetooth 5 (LE) samt 802.15.4-protokollet för lågdatahastighets trådlösa personliga nätverk LR-WPAN (Low-Rate Wireless Personal Area Network), vilket utgör grunden för Zigbee, ISA100.11a, WirelessHART, MiWi, 6LoWPAN, Thread och SNAP-specifikationerna. Skräddarsydd inbyggnadslåda finns som tillval, artikelnummer 41024073.

Specifikationer:

  • ESP32-C6-WROOM-1-N4-modul med 32-bitars RISC-V enkelkärnig mikroprocessor, upp till 160 MHz. Flash: 4 MB, ROM: 320 KB, HP SRAM: 512 KB, LP SRAM: 16 KB
  • USB-C-kontakt för strömförsörjning, programmering och JTAG-debugging
  • Strömkontakt för extern spänning 8-50 VDC
  • Fyra reläer: 240 VAC / 10 A
  • Fyra optoisolerade ingångar för DC-spänning upp till 30 VDC
  • Två UEXT-kontakter (en med 2,54 mm delning och en med JST-kontakt)
  • GPIO-kontakt
  • Reset-knapp
  • Användarknapp
  • Brett inspänningsområde: 8?50 VDC
  • Programmeringskontakt kompatibel med ESP-PROG (art. nr. 41018314)
  • Fyra monteringshål
  • Fyra gummifötter medföljer
  • Mått: (100 x 70) mm

FAQ ? Vanliga frågor

ESP32-C6-EVB verkar ansluta och koppla från via USB och några av reläernas lysdioder blinkar. Är detta normalt beteende?
Ja, detta är förväntat beteende när kortets minne är tomt. Tvinga kortet till uppladdnings-/bootloader-läge manuellt:

  • Håll ned knappen BUT1
  • Tryck och släpp knappen RST1
  • Släpp sedan BUT1

Vilken mjukvara ska jag använda för att programmera detta kort?
ESP-IDF eller Arduino-paketet för ESP32.

ESP32-C6-EVB verkar inte skicka data via serieporten?
Kortet använder inbyggd USB OTG. Kontrollera att USB har aktiverats för CDC-kommunikation i din mjukvara. Exempelvis i Arduino IDE kan du aktivera USB CDC via menyn "Tools".

Extern länk

Produktinformation

  • SKU:

    41024072
  • MPN:

    ESP32-C6-EVB
