Produktbeskrivning

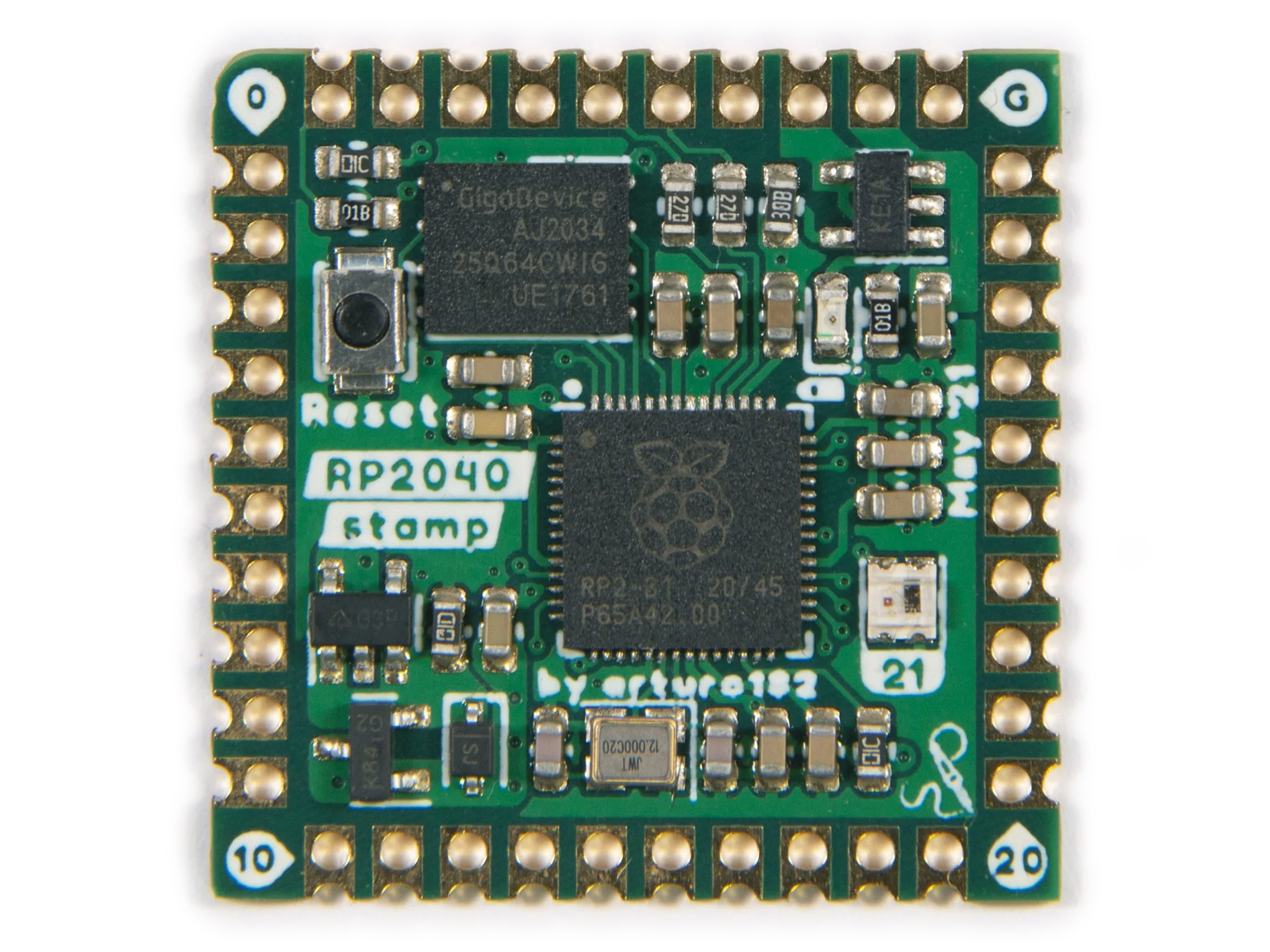

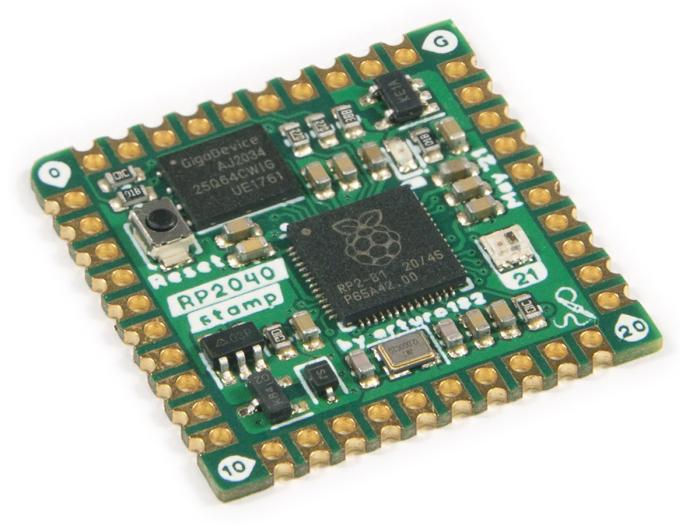

RP2040 Stamp är en mycket kompakt modul baserad på RP2040, med alla GPIO-pins framplockade. Utöver dem finns USB, SWD, BOOTSEL, RST och alla spänningar på de omgivande kontakterna. På bara 25*25mm får allt detta plats, och dessutom 8MB Flash, en LDO, LiPo-laddare med status-LED, en resetknapp och en programmerbar Neopixel RGB-LED.
Tanken med RP2040 Stamp var att möjliggöra användning av RP2040-processorn i mindre projekt, utan att behöva försöka löda QFN-kontakten för hand eller bekosta dyr maskinmontering. För små serier och prototyper är det ju inte riktigt ett alternativ. Men förutom att montera RP2040 på ett kort, så finns en hel del kringkomponenter som behövs, allt samlat på samma ställe.

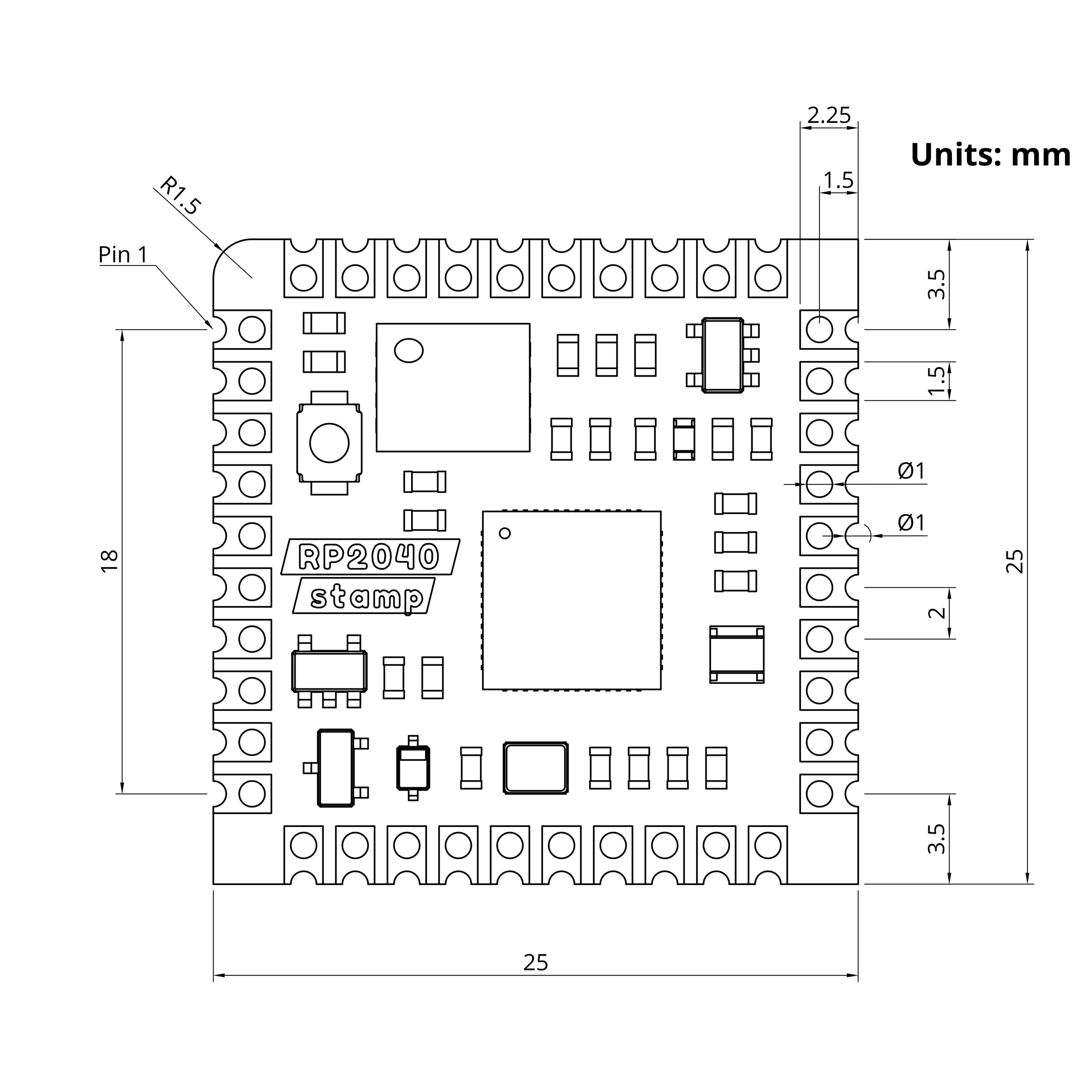

De omgivande kontakterna är dels krenellerade (castellated) och har dubblerats med vanliga hål med 2mm benavstånd, så den kan monteras på moderkort både genom ytmontering eller hålmontering. Med 2mm stiftlist går den såklart att sätta i utan att lödas fast (i kortet), ifall man av någon anledning vill byta ut den.
Observera att kompatibel stiftlist är 2mm, inte 2.54. Vi har både hyls- och stiftlist i 2mm.
På kortet finns:
8MB FLASH
en 500mA 3.3V LDO

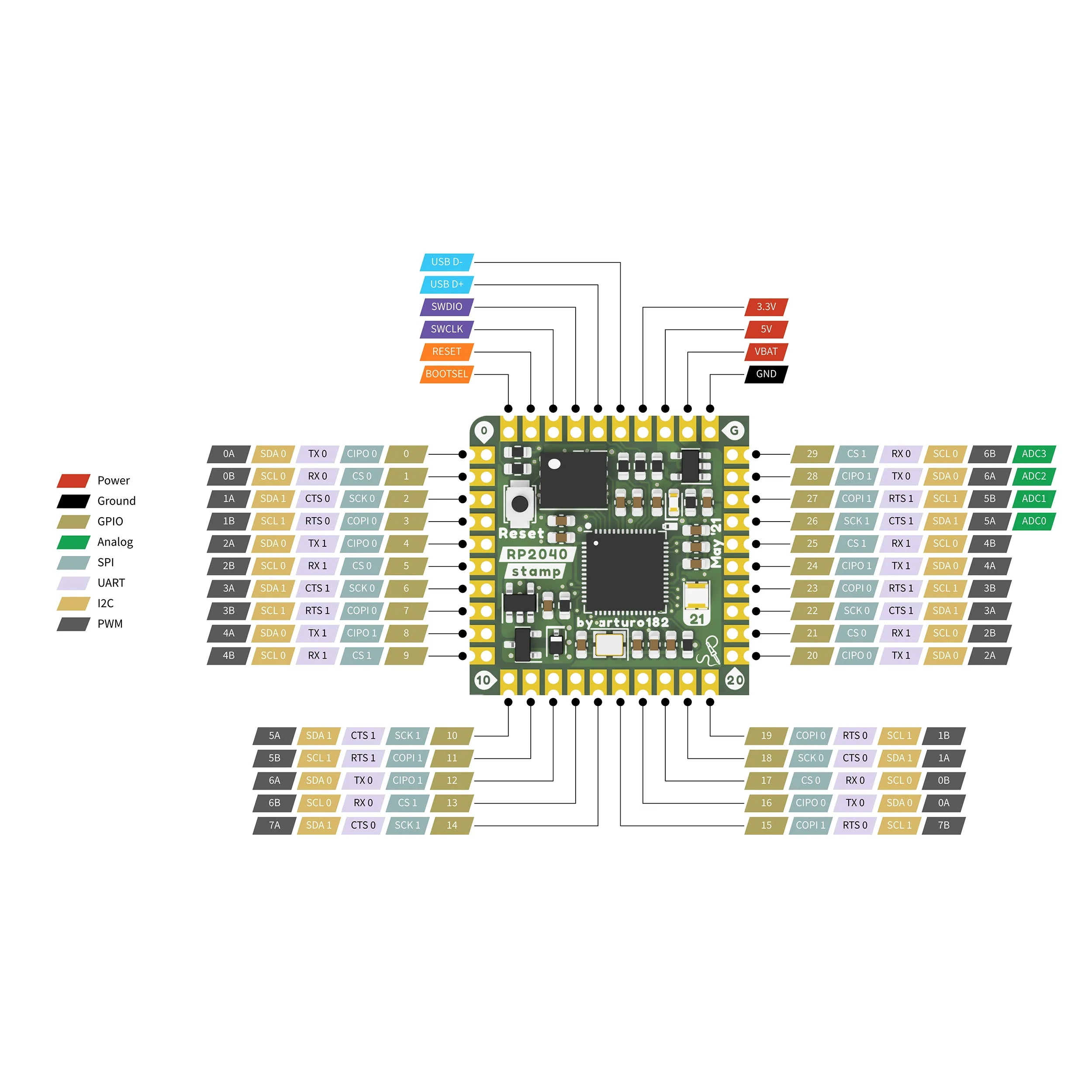

Alla 30 GPIO-pins
en Neopixel
En LiPo-laddkrets med LED
En reset-knapp
En 12MHz kristall
RP2040 har följande specifikationer:
En tvåkärnig ARM Cortex-M0+ med 133MHz klockfrekvens 264kB SRAM
2 UART 2 SPI 2 I2C 16 PWM-kanaler
USB med stöd för både Host och Device
RP2040 kommer med en förprogrammerad ROM UF2 Bootloader, när BOOTSEL-pinnen är låg och enheten startas om kan ny firmware laddas upp. RP2040 dyker då upp som ett minnsekort.
RP2040 Stamp är förprogrammerad med CircuitPython 7.1.0-beta. Om du vill använda CircuitPython så rekommenderas det att du kollar efter den senaste versionen, och uppdaterar enligt metoden ovan.
