Produktbeskrivning

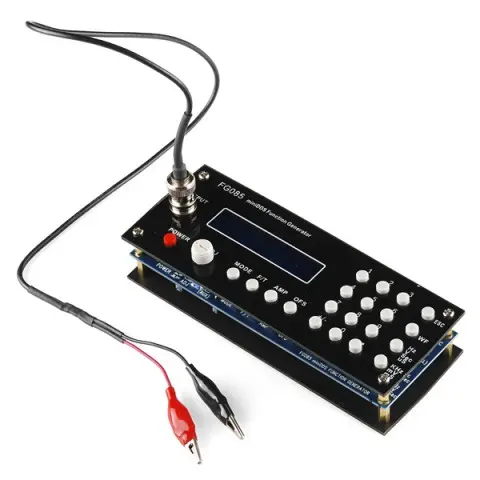

Funktionsgeneratorer är användbara i en mängd olika situationer, från RF till logiksignaler. FG085 är en prisvärd generator i byggsats som fyller de flesta signalgenereringsbehov. Byggsatsen levereras komplett med mönsterkort, komponenter, frontpanel och testsladdar. Alla ytmonterade komponenter är färdigmonterade för att dra ner svårighetsgraden något. Signaler upp till 200kHz i flera olika vågformer kan genereras samt testsignaler för servon.
LCD-skärmen och menysystemet är lättarbetat och genomtänkt. Frekvens, amplitud och offset kan ställas in med knappsatsen och justeras med rotationsenkodern. Området för enkodern kan justeras för att göra svep över stora frekvensområden eller precisa svep över mindre områden. Maximal amplitud bestäms av matningsspänningen, dock max 10Vpp. Offset kan ställas från -5V till +5V och vid noll amplitud kan en justerbar DC-spänning genereras.
OBS! Batterieliminator ingår ej. 15V krävs för att kunna få ut full sving,se relaterade produkter
Innehåll:
* FG085 miniDDS funktionsgenerator mönsterkort med förmonterade SMD-komponenter
* Frontpanel och bottenplatta i svart akrylplast
* Alfanumerisk LCD
* Hålmonterade komponenter
* Quickstart guide
* Kabel med BNC-kontakt och krokodilklämmor
Funktioner:
* Genererar följande vågformer: sinus, fyrkant, triangel, ramp (upp / ner) och stegad (upp / ner)
* Genererar testsignaler för servon med programmerbar pulsbredd, amplitud och cykel
* Lättanvända kontroller för att ställa in frekvens, amplitud och offset
* Rotationsenkoder för inkrementella inställningar
* Inställningar sparas vid frånslag
* Kan användas för att generera justerbar DC
* Frekvensområde: 0 - 200kHz (sinus)
* Frekvensupplösning: 1Hz
* Periodupplösning: 1ms
* Amplitudområde: 0 - 10V
* Offsetjustering: -5 - +5V
* Minne: 256 samplingar
* Samplingshastighet: 2.5Ms/s
* Utgångsimpedans: 50ohm
* Strömförbrukning: ca. 150mA
* Dimensioner: 155 x 55 x 30mm
* Vikt: 100g
