Produktbeskrivning
SparkFun WM8960 Audio Codec Breakout är en strömsnål och högkvalitativ audiomodul med en stereo-codec och en 1W klass d-förstärkare och inbyggd hörlursförstärkare.
Codecen (WM8960) agerar både ADC och DAC och kommunicerar med mikrocontroller (eller dator) över I2S, som är ett standardprotokoll för digital överföring av ljud (ej att beblanda med I2C). Kretsen har även extra funktioner, som digital signalbehandling för automatisk volymkontroll (ALC) för line- eller mikrofoningånger, programmerbar förstärkare (PGA), eliminering av knäppar och klick, och möjlighet att konfigureras över I2C.

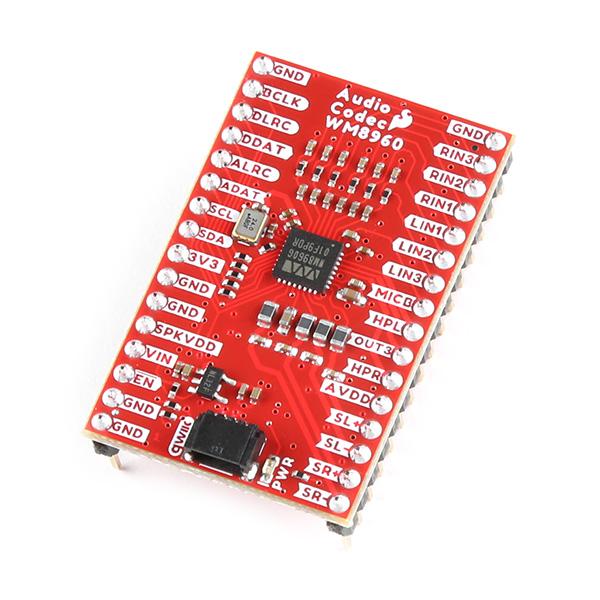

Kortet har färdigmonterade stiftlister.
Sex analoga ingångar kan på olika vis koppplas till ADC, för maximal flexibilitet vad gäller inkommande signaler. Kortet kan hantera signaler med både line- och mikrofonnivå, och både balanserad och obalanserade signaler. Anslut en mobiltelefon, din dator, elektretmikrofoner, effektpedaler, m.m. och bearbeta dina signaler som du behagar. Med PGAer och möjligheten att välja var signalen hamnar kan de flesta analoga signaler hanteras.

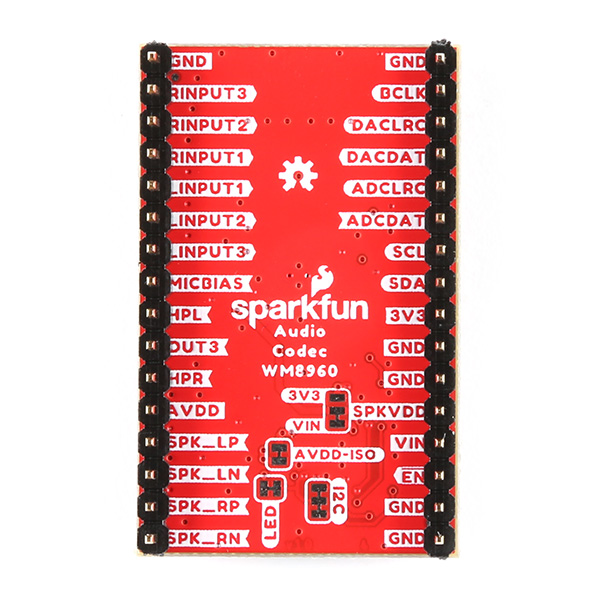

Eftersom förstärkaren är av klass D är kortet lämligt i batteridrivna projekt. De separata spänningsingångarna (3.3V för Codecen, SPKVDD för förstärkaren och AVDD för den övriga analoga biten. En inbyggt regulator (700mA) skapar 3.3V till Codec ifrån AVDD, genom att kapa en bygel på baksidan kan de separeras för de fall man vill skapa den själv. 3.3V-källan kan såklart även användas för externa enheter, med 700mA finns det ström för relativt mycket kringutrustning.
Även lysdioden (kopplad till 3.3V) har en bygling som kan kapas, om man inte vill att den ska lysa och dra ström.
Hörlursutgången kan driva ett par 16Ohms högtalare med upp till 40mW.
En inbyggd effekt är en 3D-förhöjare som ökar separationen mellan kanalerna och simulerar en rumslig effekt.
Ett bibliotek för Arduino, skrivet av Sparkfun, låter dig styra alla funktioner hos WM8960en från en Arduino-mikrokontroller, exempelvis volymkontroll, förstärkning till 3d-effekten.

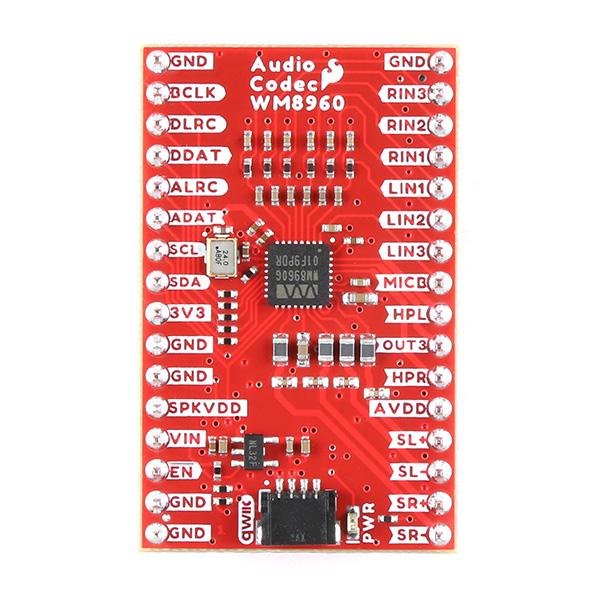

WM8960ns pins finns tillgängliga i stiftlister med 2.54mm benavstånd, för kompatibilitet med kopplingsdäck och experimentkort. För snabbare setup (över I2C) finns möjlighet en Qwiic-kompatibel JST-kontakt.
Mätdata och specifikationer:
DAC SNR 98dB ('A' weighted), THD -84dB at 48kHz, 3.3V
ADC SNR 94dB ('A' weighted), THD -82dB at 48kHz, 3.3V
<0.1% THD with 1W per channel into ?? BTL speakers
70dB PSRR @217Hz
87% efficiency (1W output)
Flexible internal switching clock
Capless mode support
THD -75dB at 20mW, SNR 90dB with 16O load
Pseudo differential for high noise immunity
Integrated low noise MICBIAS
Programmable ALC / Limiter and Noise Gate
Low Power Consumption
Low Supply Voltages
Analogue
2.7V to 3.6V (SPKVDD up to 5.5V)
Typically 3.3V (via 3.3V Voltage Regulator)
Digital core and I/O
1.71V to 3.6V
Typically 3.3V (via Qwiic or 3.3V PTH)
On-chip PLL provides flexible clocking scheme
Sample rates (kHz): 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48
Built-In XC6222 3.3V/700mA Voltage Regulator for AVDD
1x 4-pin Qwiic Connector
I2C Address: 0x1A (unshifted)
I2C Pull-Up Resistors (2.2kO)
LED
PWR
Jumpers
LED
I2C
3.3V/SPKVDD/VIN
AVDD-ISO
Pre-soldered Male Headers
Storlek: 25.4mm x 40.6mm
