Produktbeskrivning

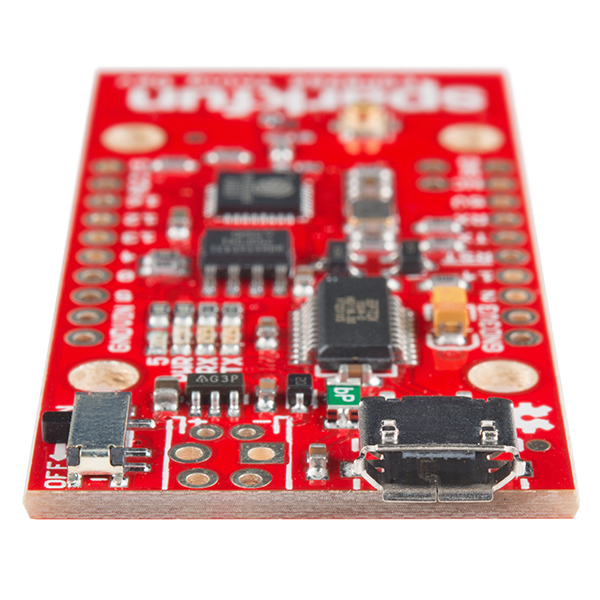

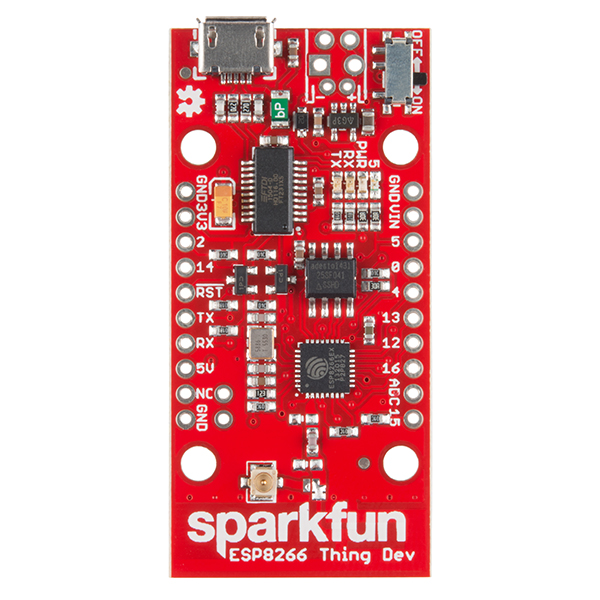

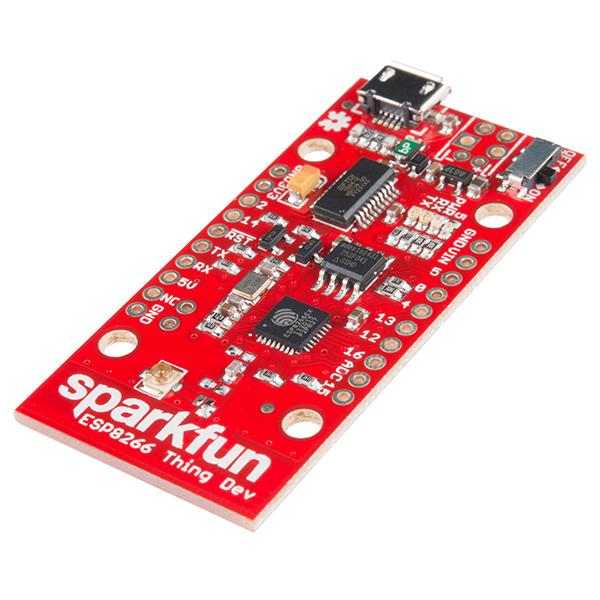

SparkFun ESP8266 Thing Dev Board är ett utvecklingskort baserat på ESP8266, en kraftfull och mycket populär microkontroller med inbyggd WiFi. Med den kan du styra relän, motorer, läsa av sensorer och givare, automatisera utrustning såsom kaffeautomater, värme och ventilation, m.m. - allt anslutet till Internet eller ett lokalt nätverk! Som namnet antyder är ESP8266 Thing Dev tänkt för utveckling av Internet of Things-projekt (IoT).
På kortet finns ett FTDI-chip för USB-seriekommunikation, vilket underlättar användningen av ESP8266 enormt. Programmera helt enkelt i Arduino IDE, och ladda upp över en USB-kabel precis som vanligt.

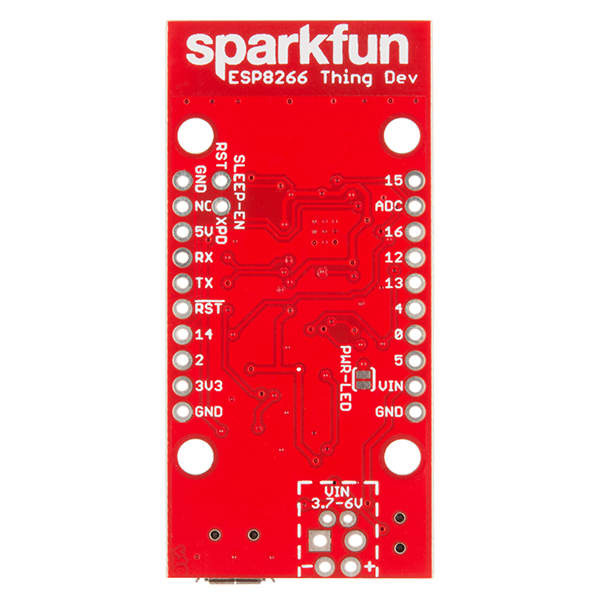

Alla kontakter från ESP8266 finns tillgängliga på stift- eller hylslister (medföljer ej), kompatibelt med kopplingsdäck.
På kortet finns hål för att montera extern strömförsörjning, i form av en lämplig 2.54mm-kontakt eller skruvplint med 3.5mm benavstånd (max inmatningsspänning: 6V). En strömbrytare finns också, liksom lysdioder för indikation (på/av, RX, TX, pin 5).
ESP8266 tål inte spänningar högre än 3.6V, så en inbyggd 3.3V-regulator ser till att USB-ström kan användas. För logiknivåer på 5V krävs spänningsomvandlare.
En inbyggd kretskortsannten ger grundläggande möjligheter att ansluta till WiFi-nätverk, men för ännu bättre kontakt och räckvidd finns en U.FL-kontakt för anslutning av extern antenn. Viss lödning krävs för att använda U.FL-antennen krävs viss lödning, se SparkFuns Hookup Guide för med information.
