Produktbeskrivning

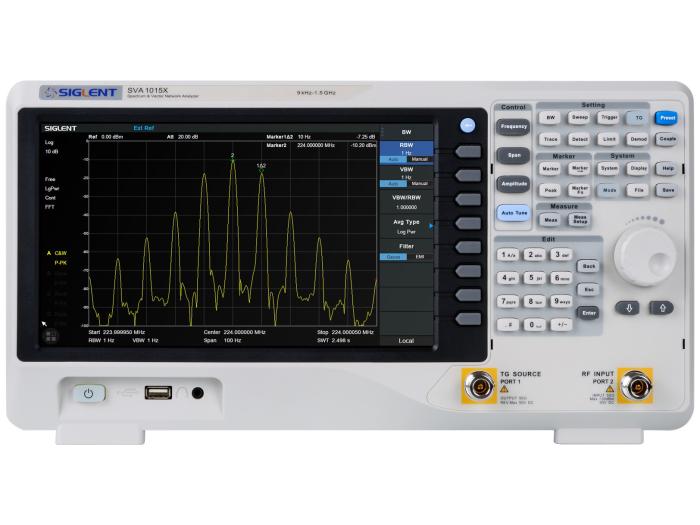

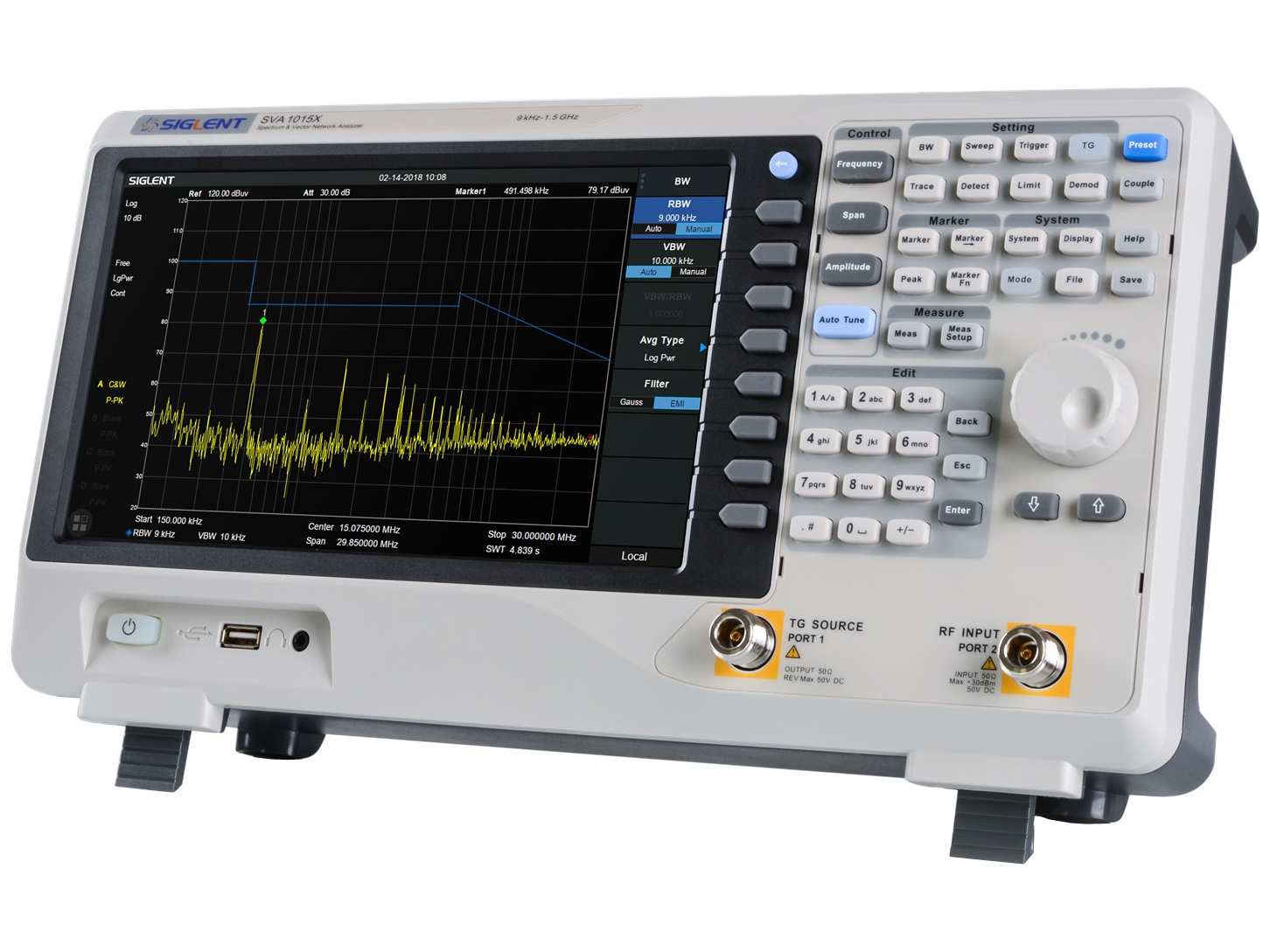

Siglent SVA1015X är en kombinerad spektrum- och nätverksanalysator (VNA) som används för att effektivt testa apparater, moduler och komponenter i HF-utrustning. Den täcker frekvensområdet 9 kHz - 1.5 GHz (spektrum och tracking) samt 10 MHz - 1.5 GHz (VNA).
Tracking generator och nätverksanalysator (VNA) ingår som standard.
Användargränssnittet utgörs av en 10.1" tryckkänslig färgskärm och frontpanel med traditioella knappar och rattar. Via USB kan även mus och tangentbord kopplas in. Data kan lagras på USB-minne.

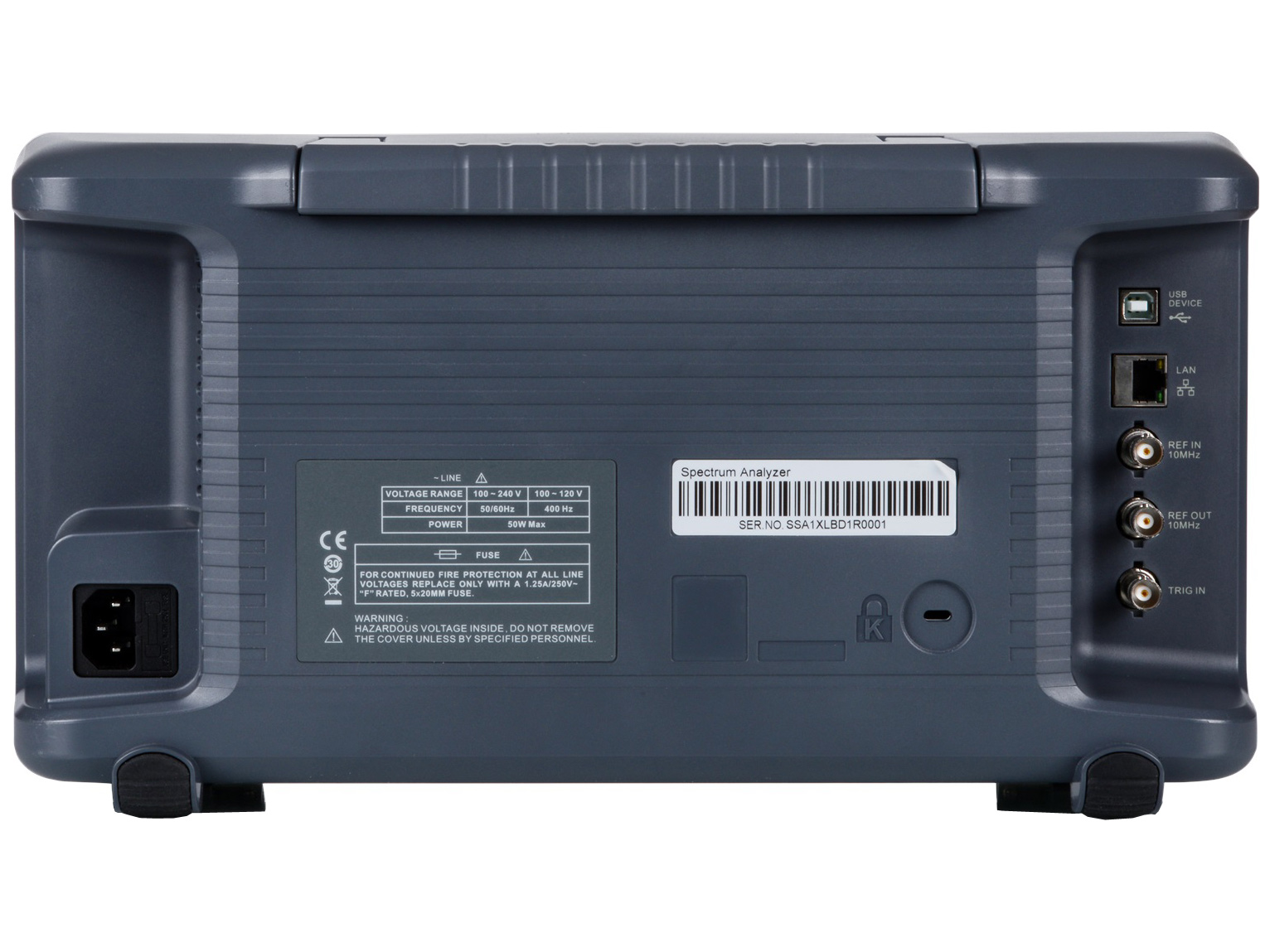

Via nätverk (TCP/IP) kan instrumentet fjärrstyras via ett flertal applikationer, bl.a EasySpectrum och LabView, för att integreras i större testmiljöer. Instrumentet har också en inbyggd webbserver som gör det möjligt att använda och övervaka instrumentet via valfri webbrowser i nätverket.
SVA1015X lämpar sig väl för alla typer av HF/radioutveckling och EMC/EMI pre-compliance testning.
* Resolution bandwidth (RBW): 1 Hz - 1 MHz (1-3-10 steg)
* DANL -156 dBm/Hz
* Fasbrus: <-99 dBc/Hz @ 1 GHz, 10 kHz offset
* Amplitudnoggrannhet 1.2 dB

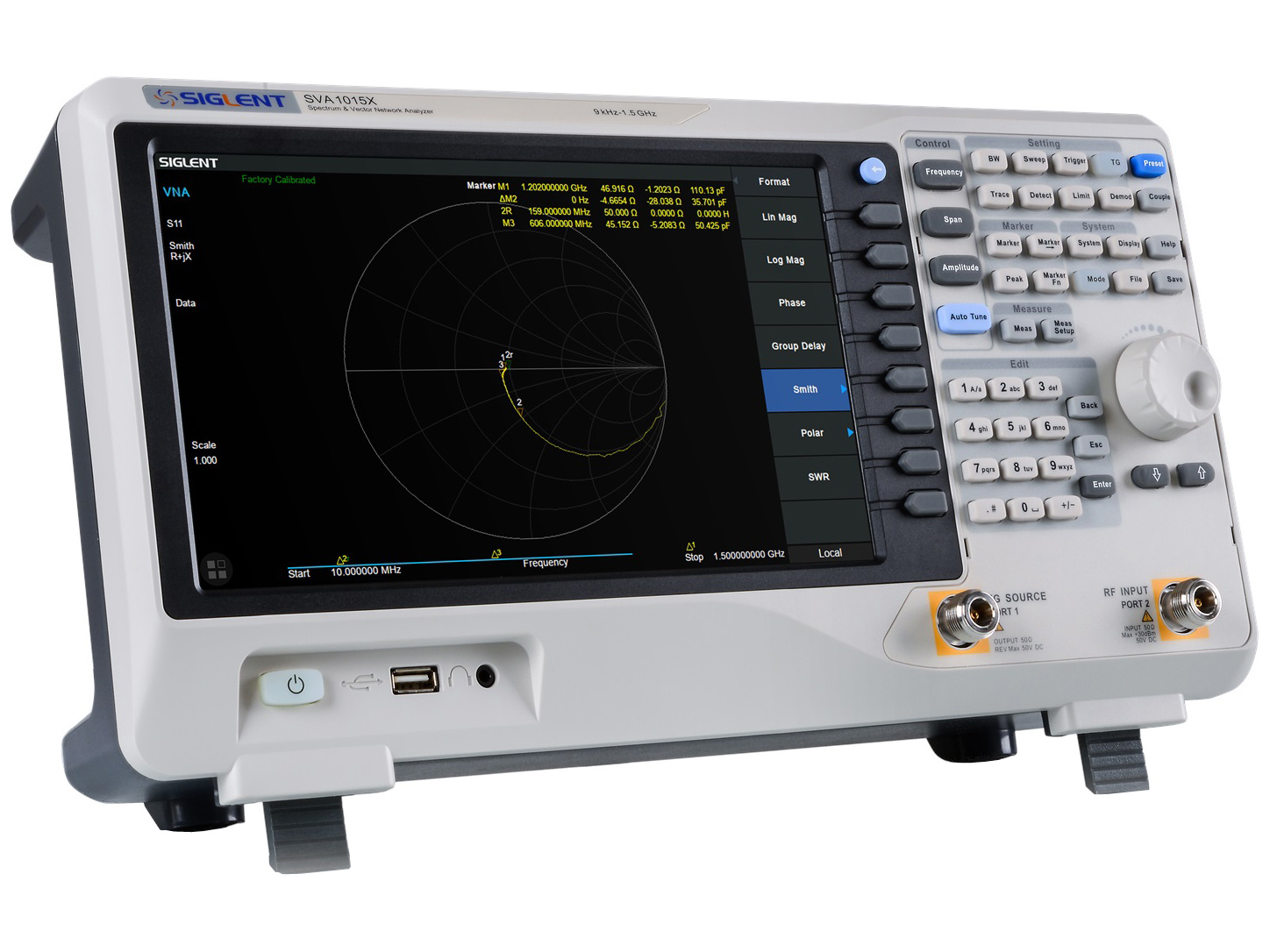

* VNA S11, S21 (10 MHz - 1.5 GHz)
Tillbehör (ingår ej):
- Distance-to-fault licens
- Analog Modulation Analysys licens
- Digital Modulation Analysis licens
- EMI meassurements licens
- Advanced Meassurements licens
- Kalibreringskit (open, short, 50 ohm, thru) N eller SMA
- Rackmonteringssats
