Produktbeskrivning

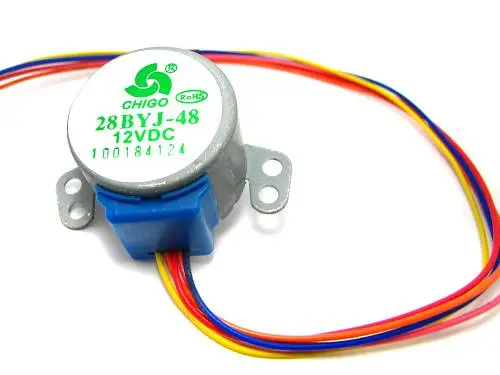

Prisvärd liten stegmotor för 12V. Denna modellen används normalt inom tillverkningsindustrin till luftkonditioneringar, automatiska persienner och andra tillämpningar där högt vridmoment är viktigare än hög hastighet. Motorn är internt nedväxlad med ca. 64:1 (mer exakt 63.68395:1).
Motorn kan med fördel drivas med alla stegmotordrivare för unipolära stegmotorer. Den röda ledaren ska då anslutas till jord (GND), orange/rosa till M1 (eller motsvarande) och blå/gul till M2 (eller motsvarande). Kan även enkelt drivas med diskreta transistorer eller en darlingtondrivare (ULN2003).
Specifikationer:
* Arbetsspänning: 12VDC
* Antal poler: 4
* Utväxling: 64:1
* Rotation/steg: 5.625° (/64)
* Antal steg / varv: 4096
* DC-resistans: 200ohm ±7%
* Utgångsaxel: 5mm flataxel
* Anslutning: JST XH 5-pol 2.5mm
* Anslutningskabel: 240mm
* Vikt: 36g
* Dimensioner: ø28 x 19mm
