Produktbeskrivning
Tic T825 är en mycket flexibel, kraftfull och lättanvänd stegmotorstyrning, som kan styras direkt med återkoppling av olika slag, eller programmeras med flera olika interface. Med en matningsspänning på 8.5V-45V och kapacitet till strömmar på cirka 1.5A per fas utan kylfläns eller fläkt (upp till 2.5A med kylning) orkar den också mycket.
Tic T825 bygger på Texas Instruments DRV8825 motorstyrning, och kan styras över USB, TTL seriellt, I2C, analog spänning (från exempelvis en potentiometer eller joystick), återkoppling från kvadraturenkoder, och servopulsstyrning (RC).

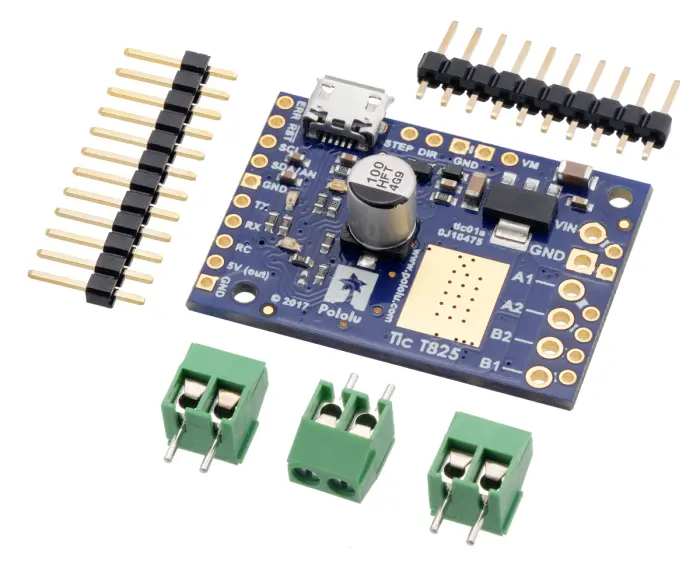

Kontakteras med stiftlister och skruvplint (medöljer, ej monterade) eller vad som passar ditt projekt. Monteras lätt i chassi eller kretskort med de två skruvhålen.
Styrinterface: USB. TTL, I²C, RC servo-puls, analog spänning, kvadraturenkoder
Matningsspänning: 8.5 V till 45V
Kontinuerlig ström per fas: 1.5A Maximal ström per fas (kräver aktiv kylning: 2.5A Maximal steghastighet: 50000 PPS Upplösningar för microstepping: Full, 1/2, 1/4, 1/8, 1/16, 1/32
Styr position eller hastighet direkt med återkoppling
USB-anslutning för programmering i dator (microUSB, kabel ingår ej)
TTL-styrning på 5V
STEP/DIR-ingångar ger kompatibilitet med for compatibility with existing stepper motor control firmware
Programmerbar begränsning av acceleration och deceleration
Upp till 50000 steg per sekund
Ner till ett steg var 200:e sekund för extremt precis/långsam styrning
Upp till 1/32 upplösning microstepping
Programmerbar strömbegränsning
Programmerbara säkerhetsfunktioner
Kalibrering av analog spänning och servopulsstyrning
inbyggd 5V regulator
Ingångar för ändlägesbrytare (limit switch)
"kill switch"-ingång för nödavstängning
Gratis mjukvara för inställningar finns tillgänglig för Windows, Linux, macOS
Artuinobibliotek
