Produktbeskrivning

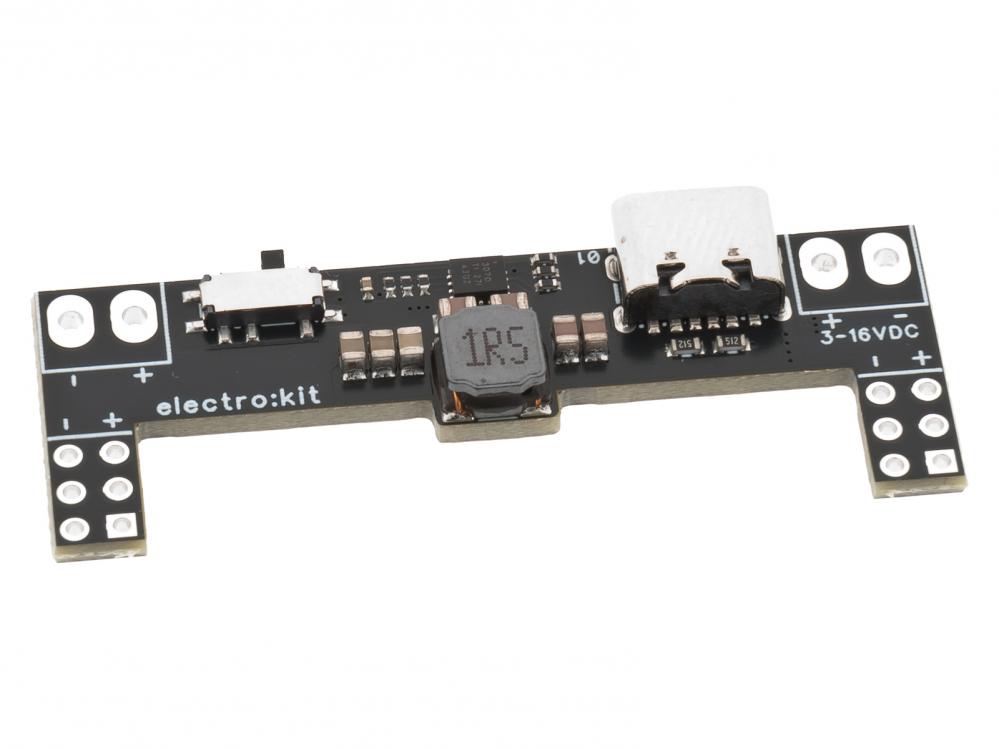

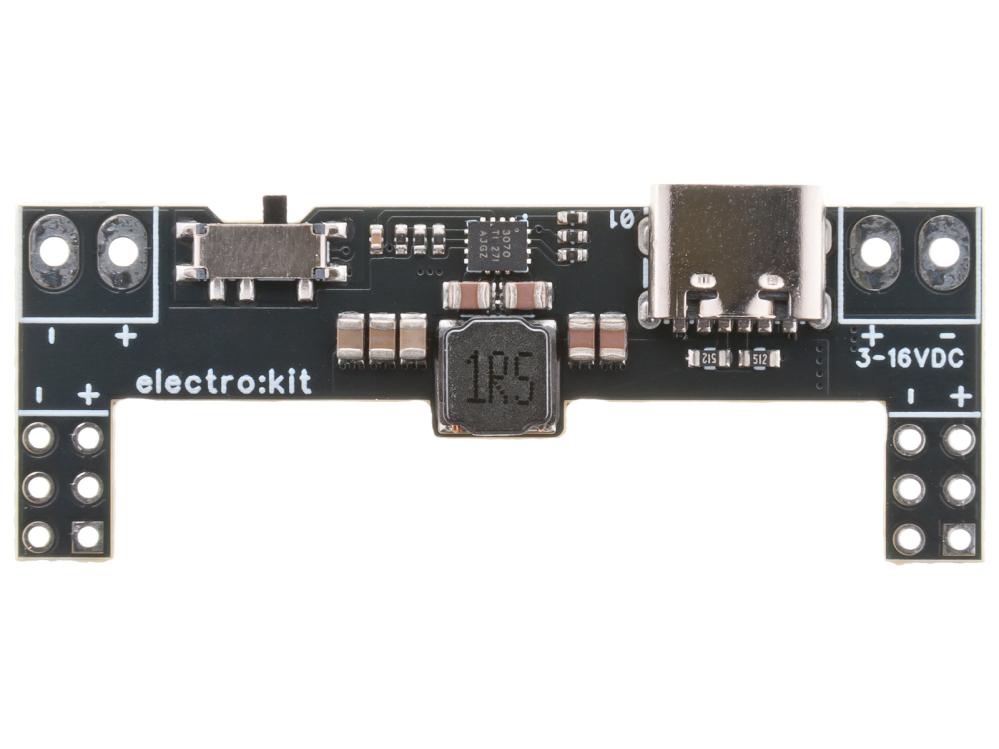

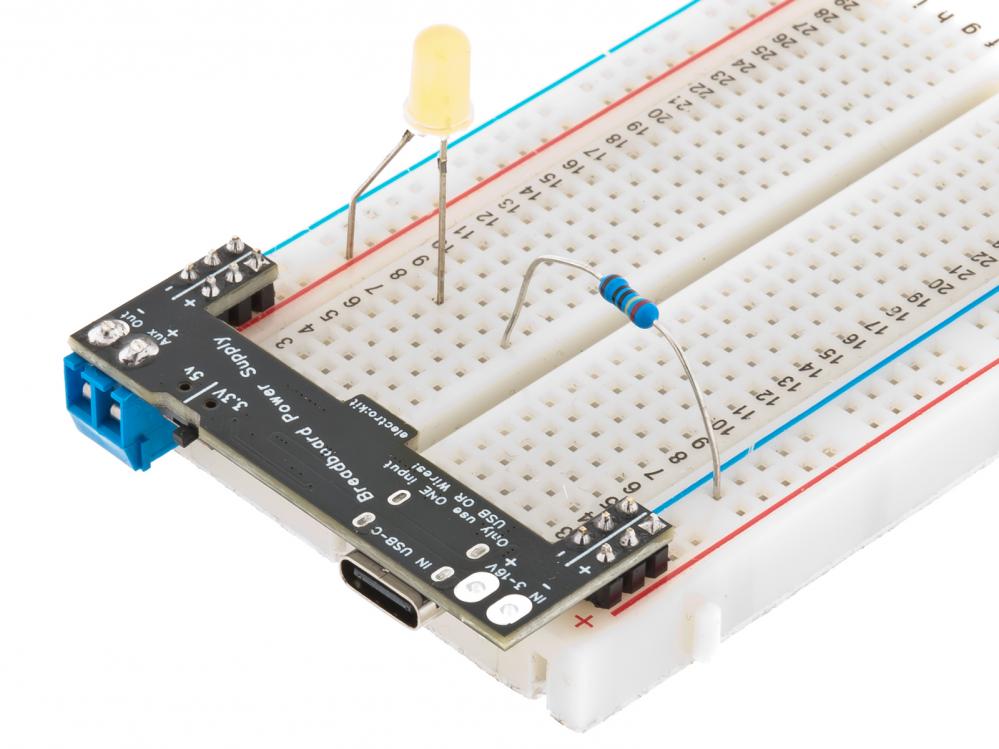

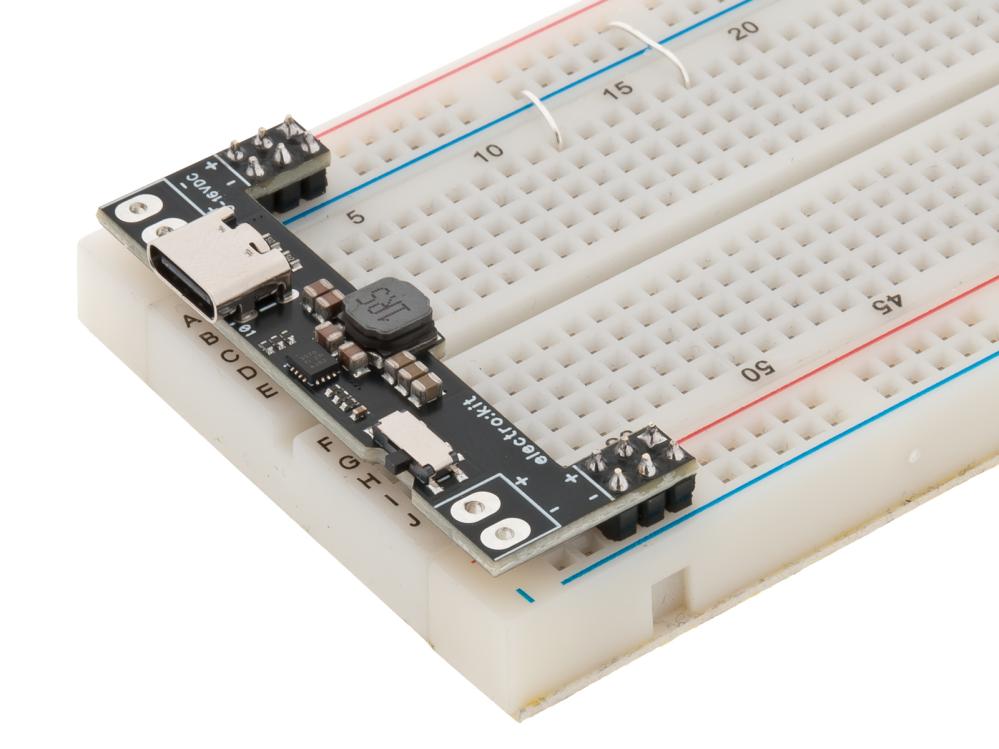

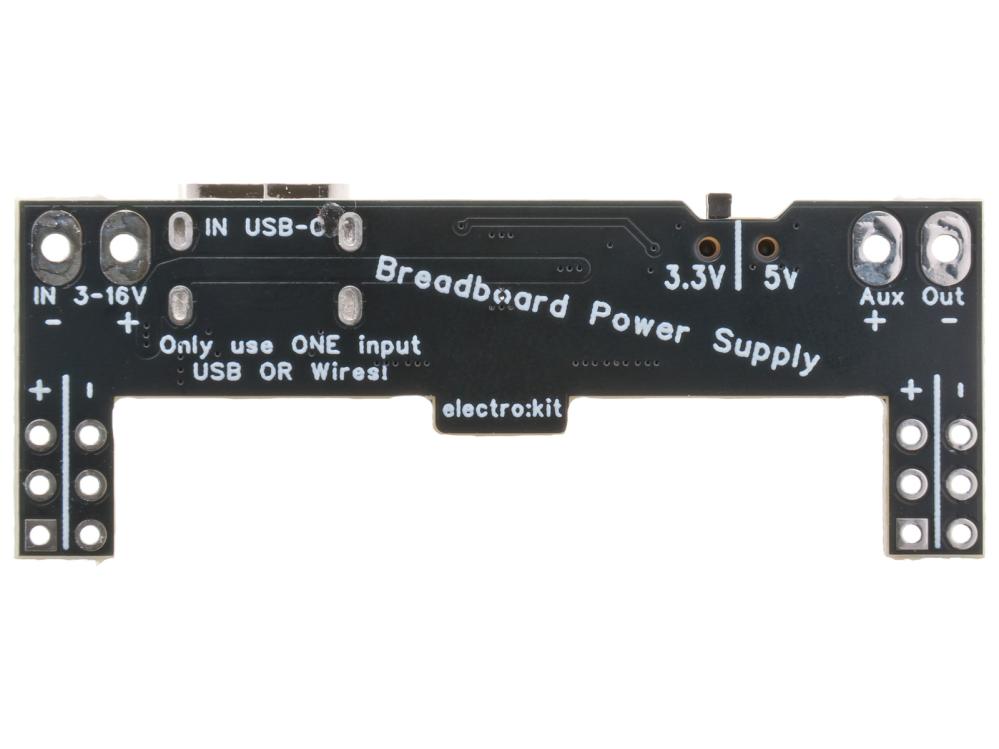

EKM008 – Kompakt strömförsörjningsmodul för kopplingsdäck. EKM008 är en kompakt strömförsörjningsmodul konstruerad för användning med kopplingsdäck. Den ansluts på båda sidor av däcket och levererar antingen 3.3?V eller 5?V till de längsgående strömskenorna, beroende på inställningen av en omkopplare.

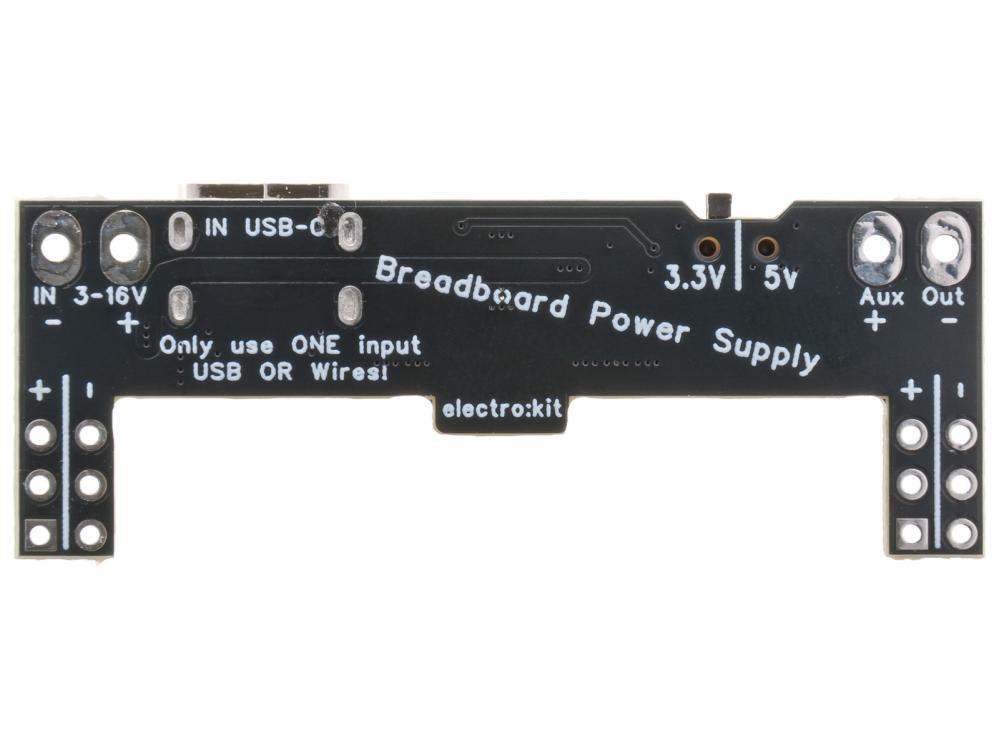

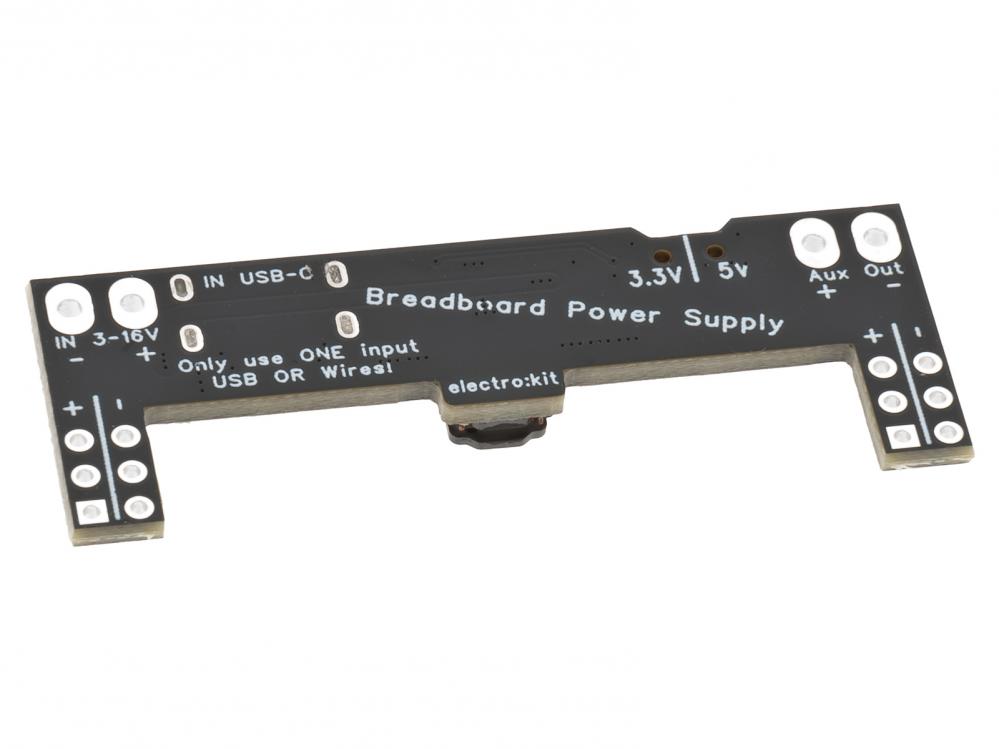

Modulen kan strömförsörjas antingen via USB-C-porten, med valfri vanlig USB-nätadapter eller med de intilliggande hålen märkta "IN 3-16V". Den extra ingången kan även användas som en direktutgång från USB-porten för att ge 5V när modulen är inställd på 3.3V.

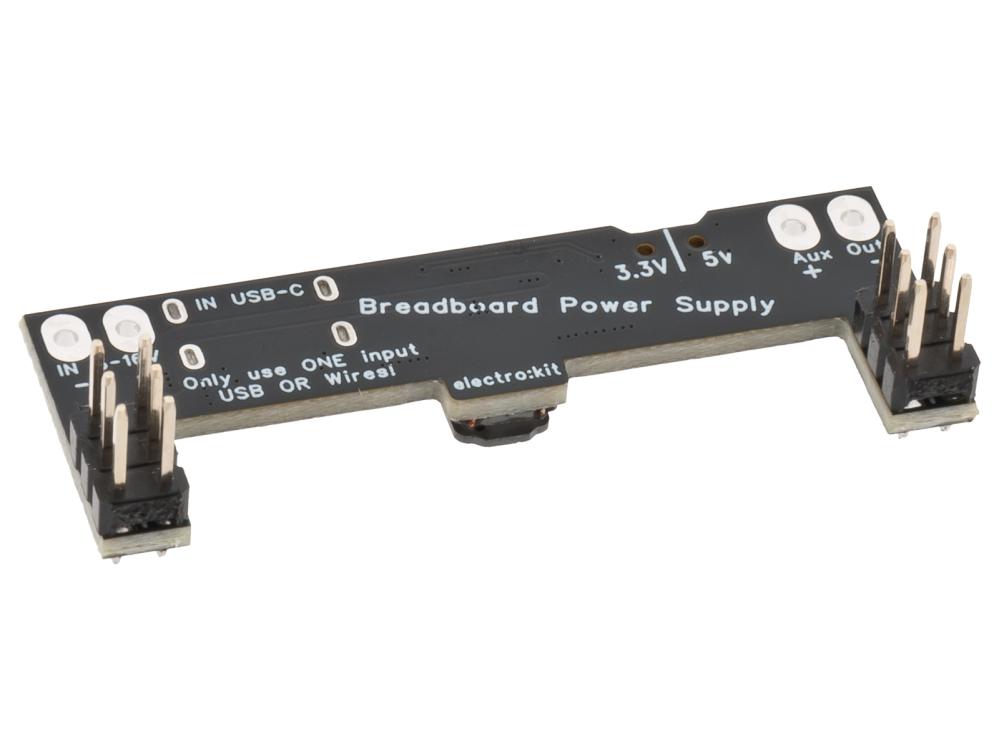

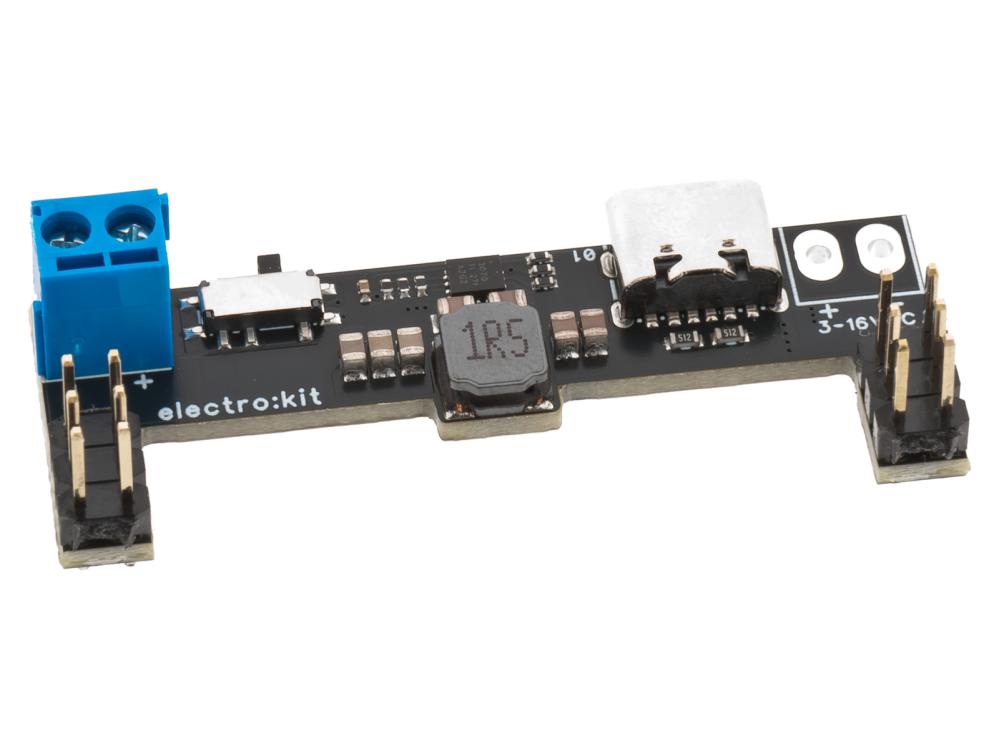

De medföljande 2x3-pol stiftlisterna kan lödas på valfri sida av kortet och förser de längsgående strömskenorna med samma spänning. En extra utgång som passar vanliga 3.5mm skruvplintar finns att tillgå om man vill ansluta sladdar eller större komponenter som inte passar direkt i kopplingsdäckens hål.
Maximal strömförbrukning begränsas av de interna brytarna i regulatorn och beror på ingångsspänningen och vald utspänning. Vid strömförsörjning med 5V från en standard USB-adapter kan den leverera ca 2A. Strömförbrukningen begränsas dock något vid uppstart, Om startströmmen är för hög, kommer inte EKM008 att starta. Uppstartsströmen är begränsad till ca 600 mA.
Eftersom regulatorn är en switchad step-up/step-down-regulator är verkningsgraden mycket hög (över 90%) och den kan omvandla en lägre spänning till en högre eller en högre till en lägre utan avbrott eller störningar.
- 3 till 16V matningsspänning
- Kan drivas med 3.7V LiPo-batterier
- USB-C-kontakt
- Valbar utgång (3.3V eller 5V)
- Högeffektiv switchad design >90 %
- Låg egenförbrukning ~50µA
- 2.4MHz switchfrekvens
- Upp till 2A strömuttag
- Mycket låg brusnivå och rippel
- Extra in- och utgång för 3.5 mm skruvplintar
- Liten formfaktor - Ger maximal användning av kopplingsdäck
Designad och tillverkad av Electrokit
