Produktbeskrivning

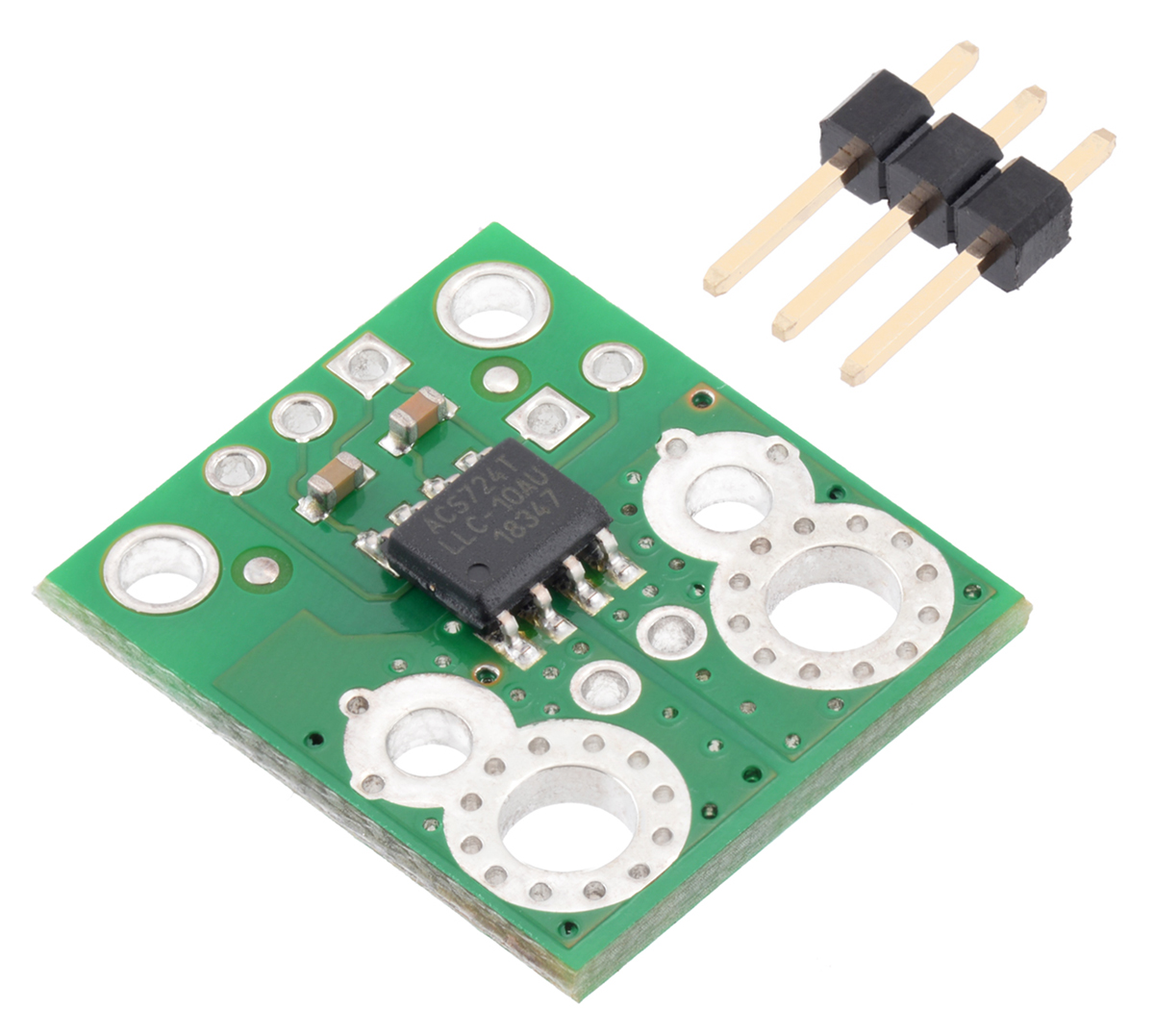

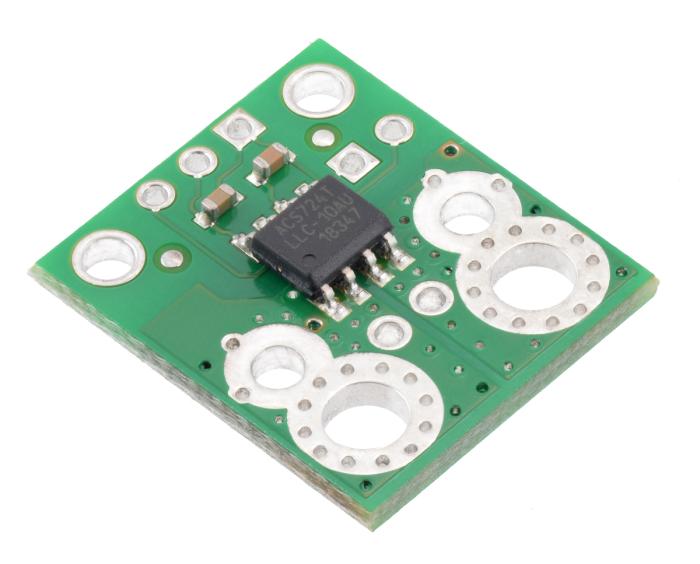

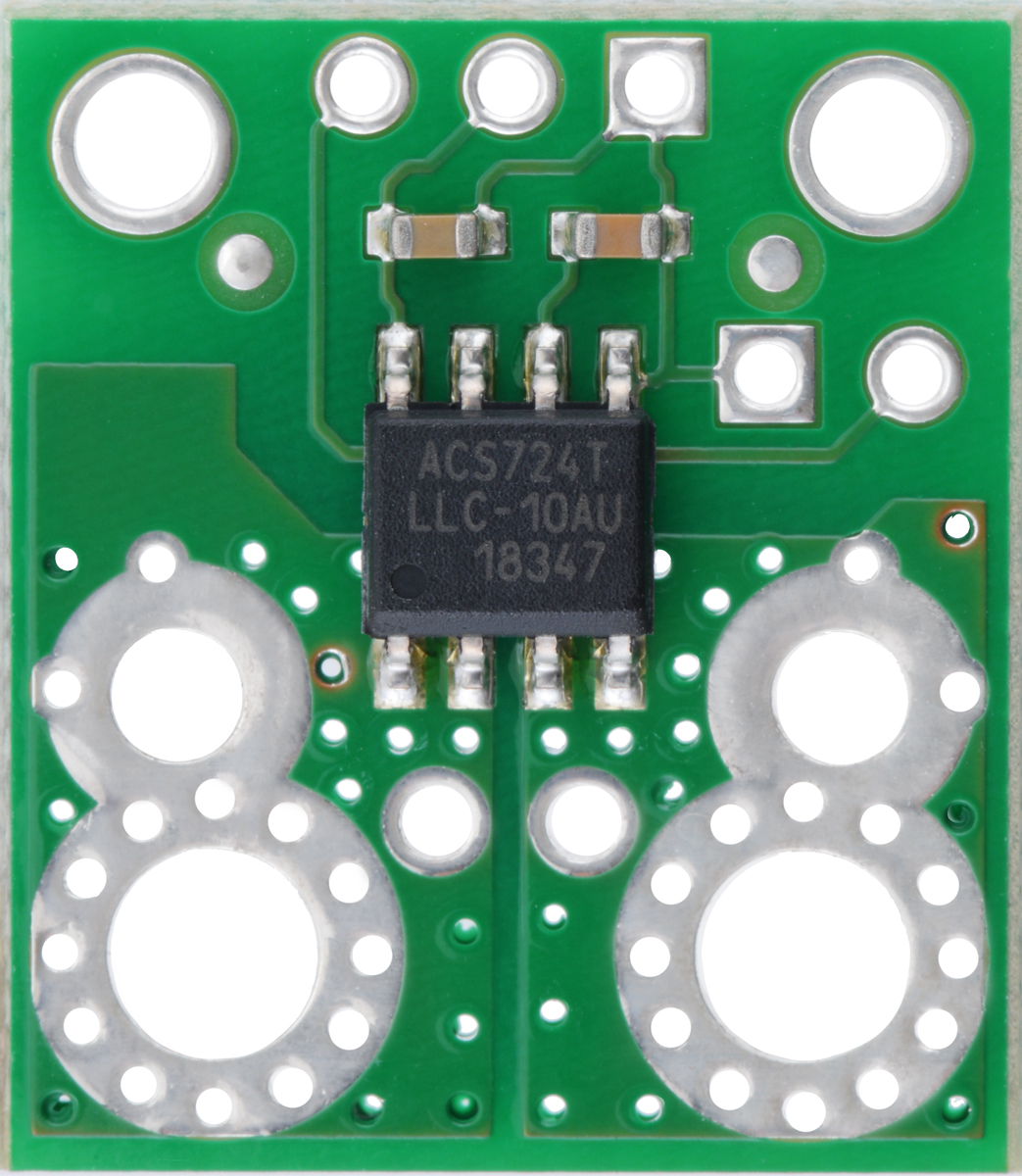

En halleffekt-baserad strömsensor som bygger på Allegro ACS724 som lämnar en analog spänning motsvarande den uppmätta strömmen, ungefär 400mV/A. Vid 0A ger den cirka 500mV.
Låg resistans (cirka 1.2 mOhm). Hall-sensorn ger god elektrisk isolering, upp till 2.4kV RMS.Drivs på 4.5-5.5V, med andra ord tänkt för 5V-system.
Mäter endast ström i en riktning, upp till 10A.
Låg resistans (cirka 1.2 mOhm) och mycket låga effektförluster. Hall-sensorn ger god elektrisk isolering, upp till 2.4kV.Differentiell mätning gör sensorn oberoende av jordens magnetfält.
Felmarginal på ±1.5%
Intern temperaturkompensation för minskad påverkan från rumstemperatur och annan värme som kan uppstå.

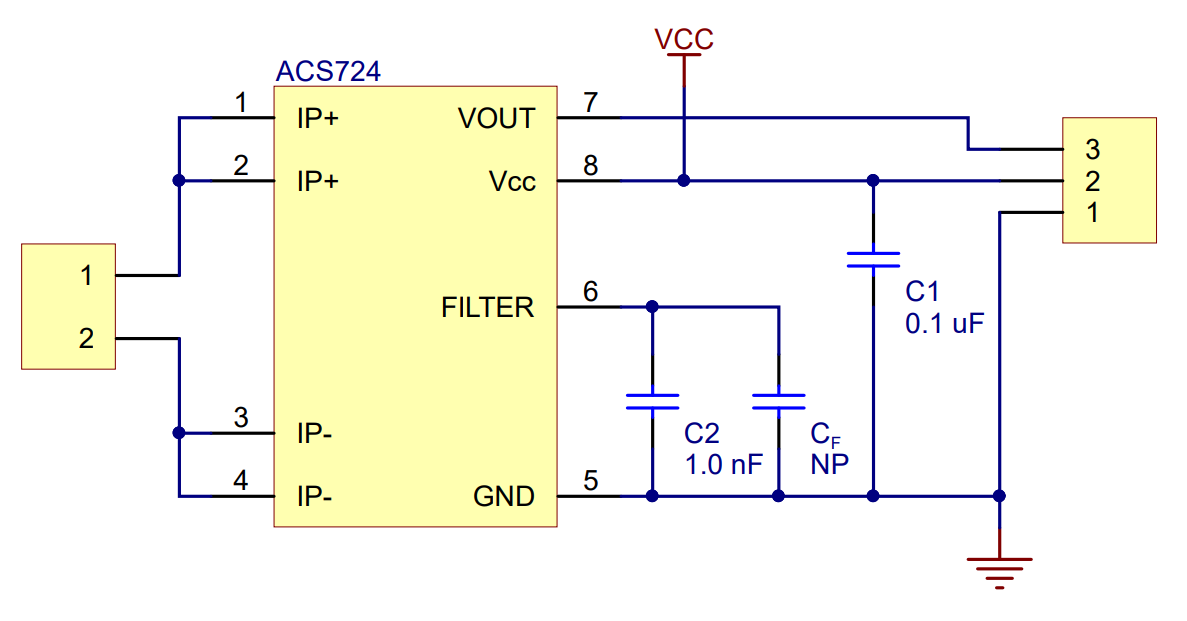

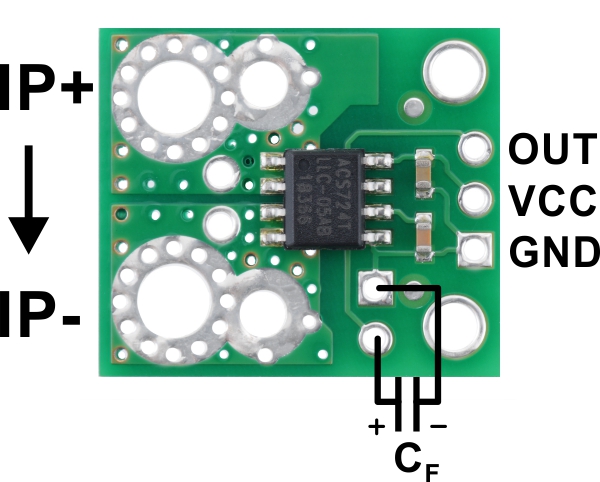

Filter-anslutning, för montering av extra kondensator. Detta ger högre upplösning men lägre bandbredd.
Arbetstemperatur på -40 till 150°C (automotive grade)
Hög bandbredd (120KHz) lämplig för automatisk styrning.
För mer information, se databladet för ACS724LLCTR-10AU.
