Produktbeskrivning

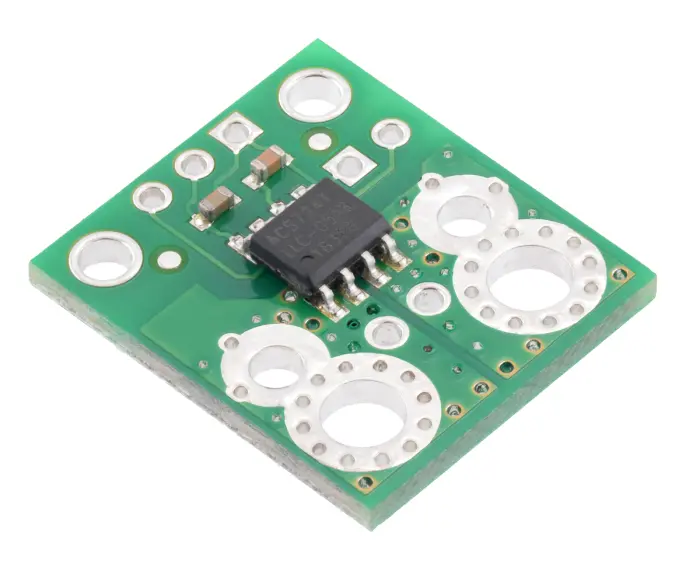

En halleffekt-baserad strömsensor som bygger på Allegro ACS711, som lämnar en analog spänning motsvarande den uppmätta strömmen, på 400mV/A centrerat kring 2.5V.
Drivs på 4.5-5.5V, med andra ord tänkt för 5V-system. Kan mäta ström i två riktiningar, från -5A till +5A. Låg resistans (cirka 1.2 mOhm) och mycket låga effektförluster. Hall-sensorn ger god elektrisk isolering, upp till 2.4kV.
Differentiell mätning gör sensorn oberoende av jordens magnetfält.
Felmarginal på ±1.5%
Intern temperaturkompensation för minskad påverkan från rumstemperatur och annan värme som kan uppstå.
Filter-anslutning, för montering av extra kondensator. Detta ger högre upplösning men lägre bandbredd.
Arbetstemperatur på -40 till 150°C (automotive grade)
Hög bandbredd (120KHz) lämplig för automatisk styrning.
För mer information, se databladet för ACS724LLCTR-05AB.
