Produktbeskrivning

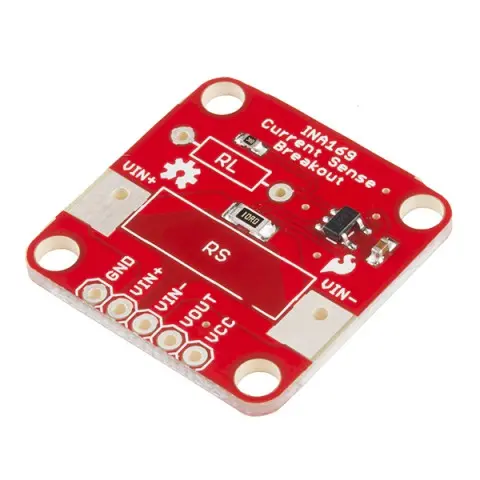

INA169 strömsensor monterad på adapterkort. Genom att mäta spänningsfallet över shuntmotståndet (Rs) kan strömförbrukningen i kretsen enkelt beräknas. Shuntmotståndet väljs efter vilket mätintervall som önskas: (RL = 10kohm), 10ohm för 3.5mA - 35mA, 1ohm för 35mA - 350mA och 0.1ohm för 350mA - 3.5A.
Se uppkopplingsexempel och datablad under filer.
