Produktbeskrivning
En flexiblel step-up/step-down-konverterare som effektivt omvandlar inspänningar från 2.9 till 30V till en justerbar spänning på mellan 9 och 30V. Kan reglera både uppåt och nedåt, är med andra ord lämplig i system där inspänningen varierar över tid, som projekt som drivs av vindkraft och andra generatorer, eller för batterier som gradvis laddas ur och lämnar lägre och lägre spänning. Vanliga alkaliska batterier, exempelvis, kan användas långt efter att de har "laddats ur" för strömsnåla projekt.
Lämplig för användning med LiPobatterier då den fungerar med mycket låga inspänningar (2.9V).

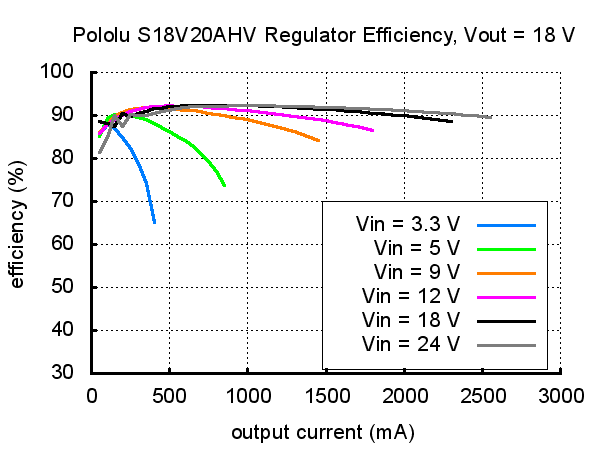

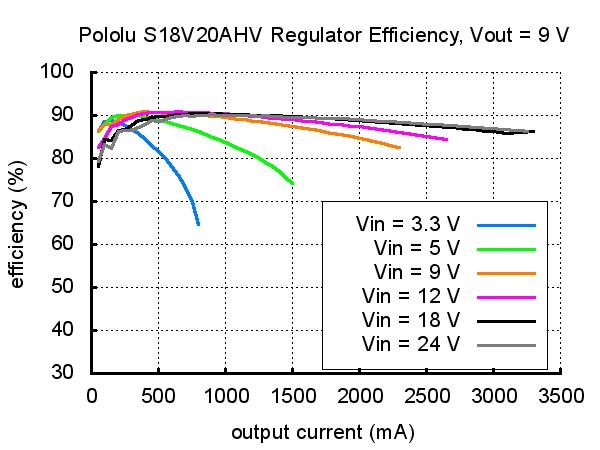

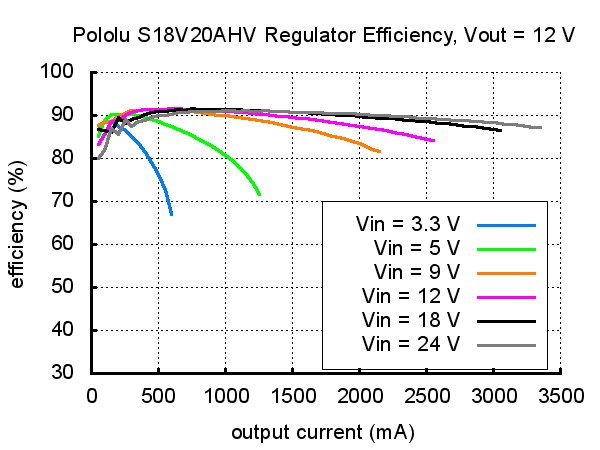

Med en effektivitet på kring 80-90% är det ett mycket bra sätt att omvandla spänningar, och om ingående spänning ligger nära utgången tillåts strömuttag på upp till 2A.
Obelastad drar regulatorn ungefär 1-5mA beroende på in- och utspänning, vid extrema fall (konvertering av mycket låga spänningar till höga spänningar) kan den dra uppemot 20-40mA.

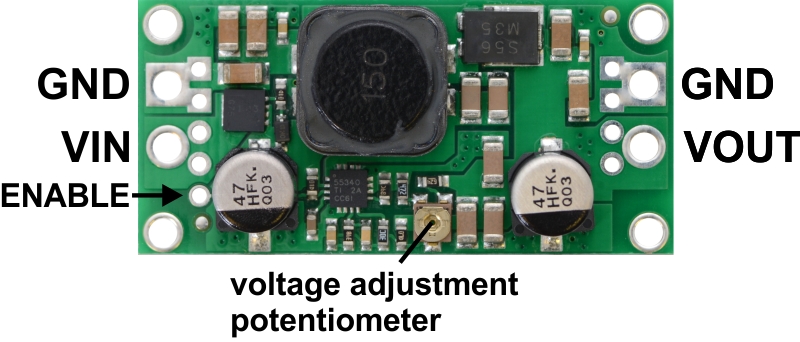

ENABLE-ingången kan försätta modulen i ett lågströmsläge, som drar mellan 10 och 20µA per volt på VIN.
Inbyggda skydd mot felvänd ström (upp till 30V), överström samt automatisk avstängning för höga temperaturer (ca 165°C) finns.
Fyra skruvhål möjliggör stabil montering i chassi (för M2 skruv)
Mått: 43x21x10mm

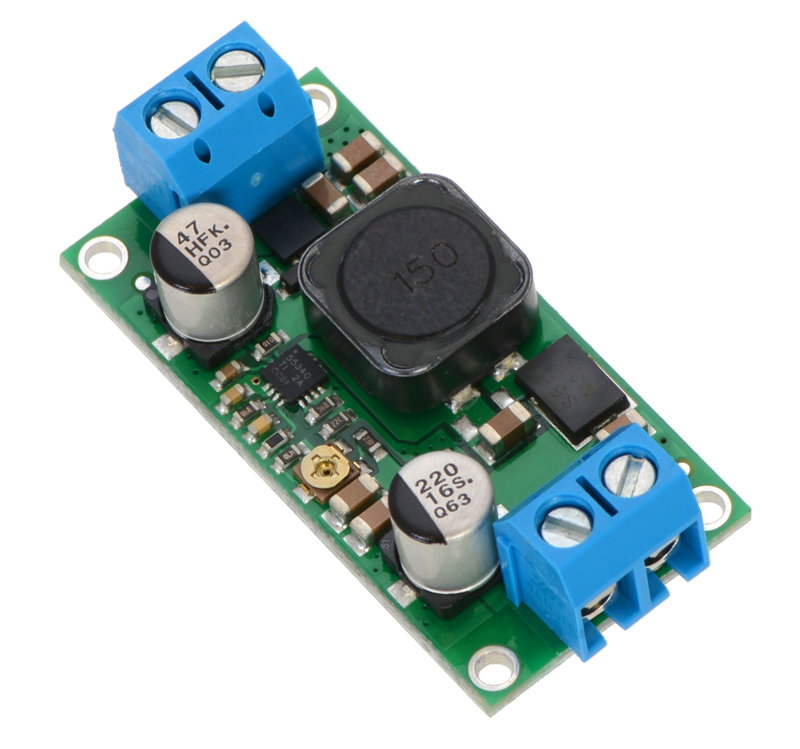

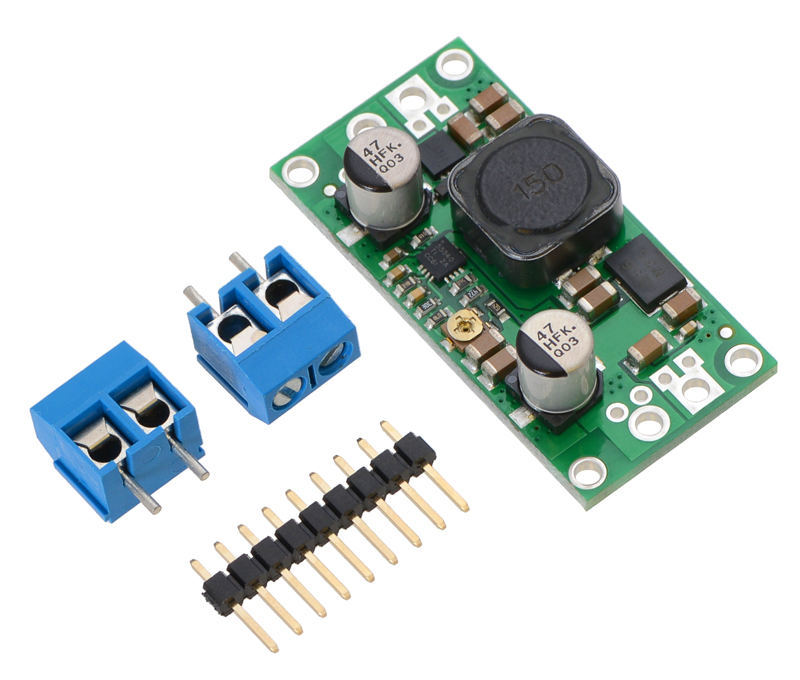

Anslutningarna finns med stiftlist med 2.54mm benavstånd (ingår), kompatibelt med experimentkort och kopplingsdäck, eller för 3.5mm skruvplintar (ingår). Kontakerna är ej monterade. Vid bruk med koplingstråd kan skruvhålen användas som dragavlastning.
