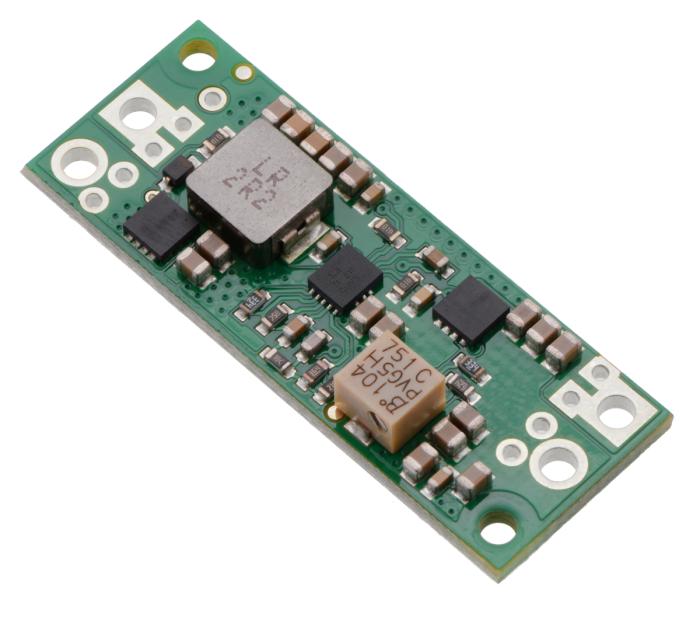

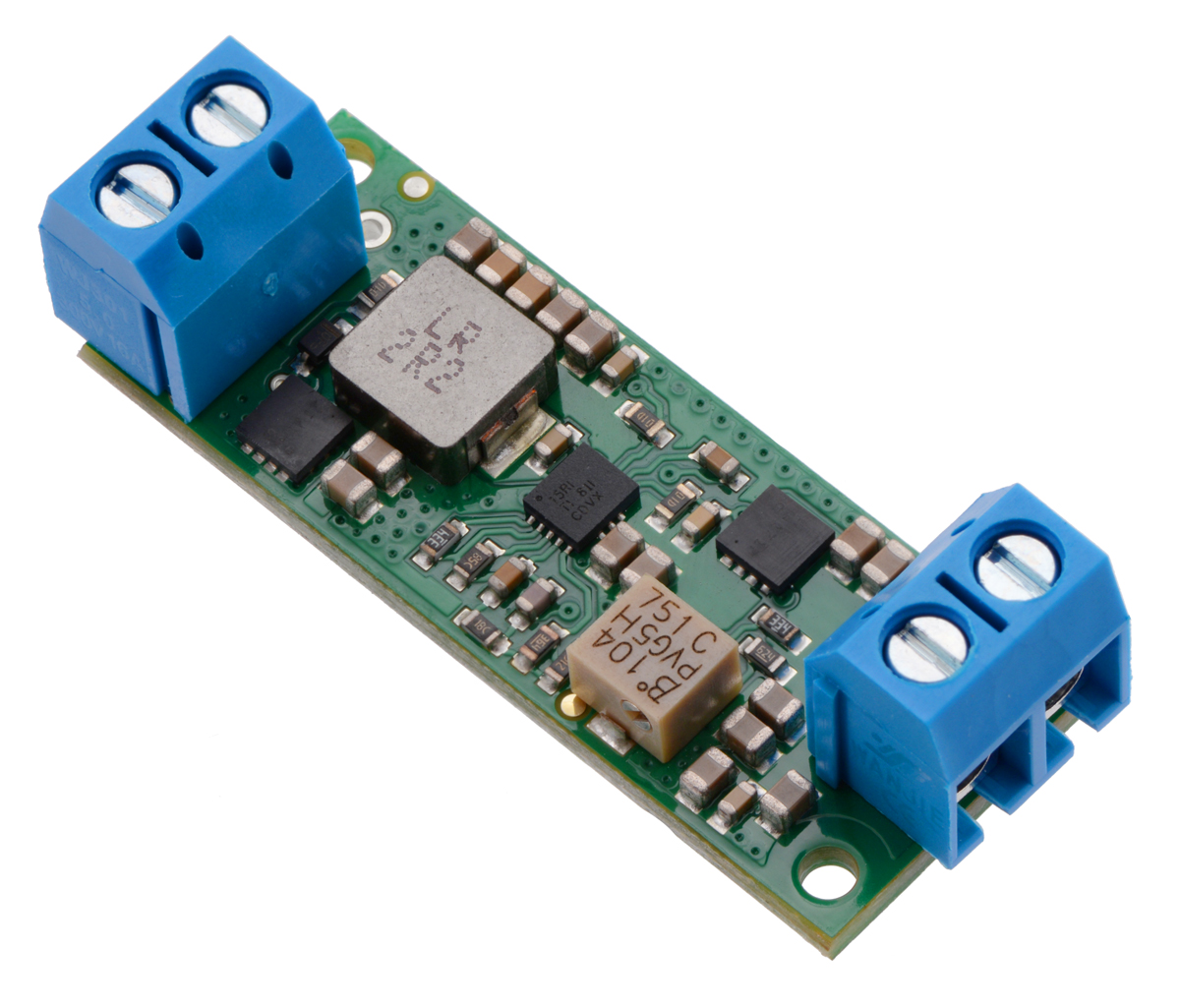

Produktbeskrivning
En kraftfull och pålitlig step-up-regulator (kallas också boost-regulator eller boost-converter) som omvandlar en spänning från 2.9V upp till samma som utspänningen, till en justerbar utspänning på 4.5-20V. Den låga lägsta inspänningen gör att regulatorn lämpar sig för användning med LiPo-batterier.

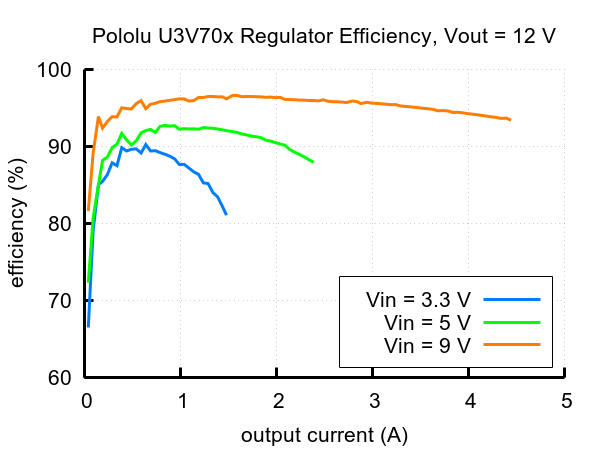

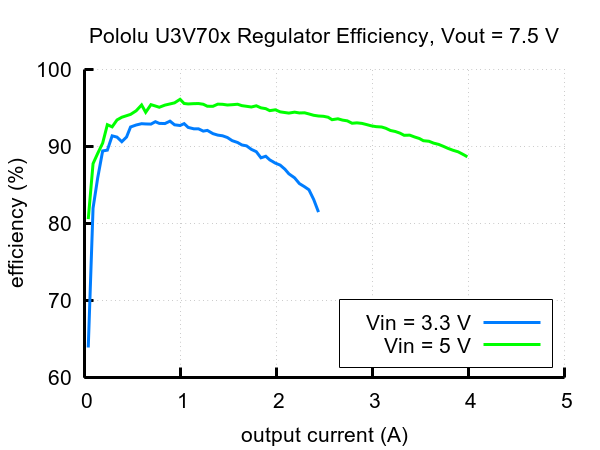

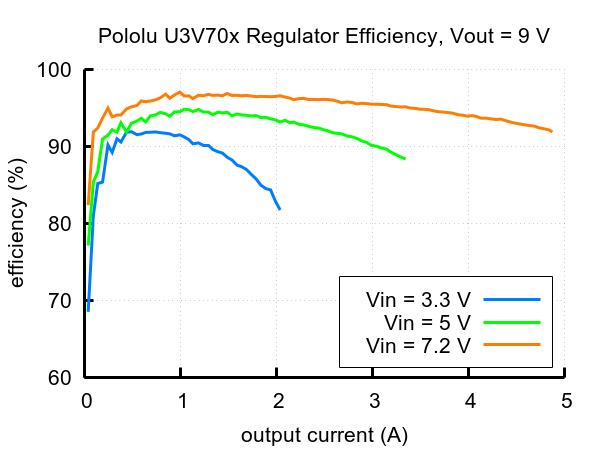

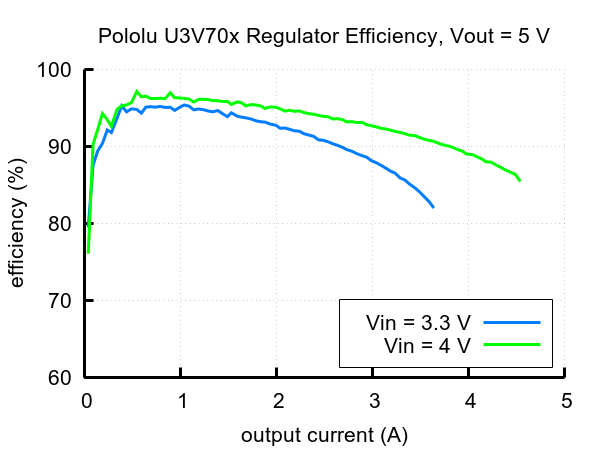

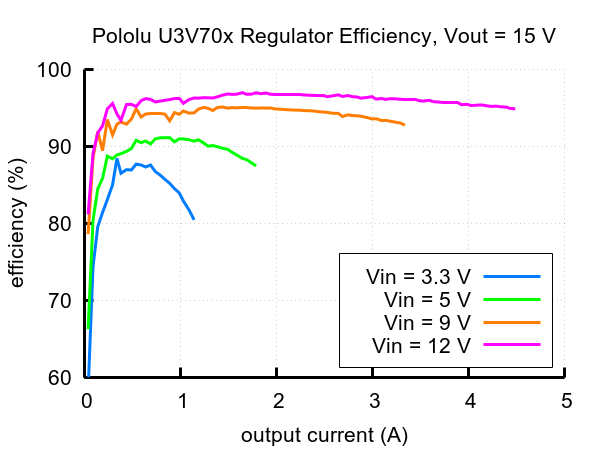

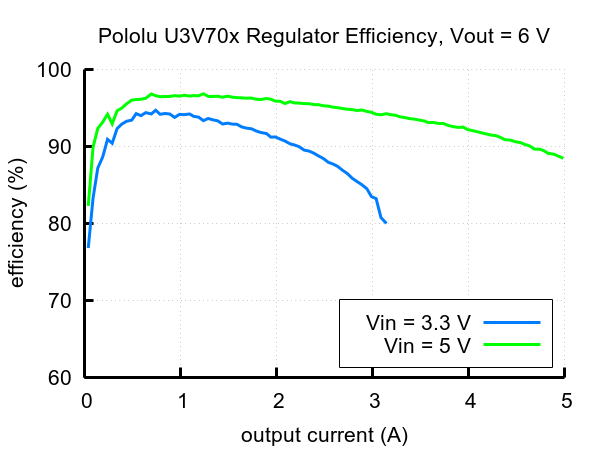

Effektiviteten ligger normalt kring 80-95%, men beror last och inspänning.
Funktioner och specifikationer
Spänning, in 2.9 V till samma som utspänning

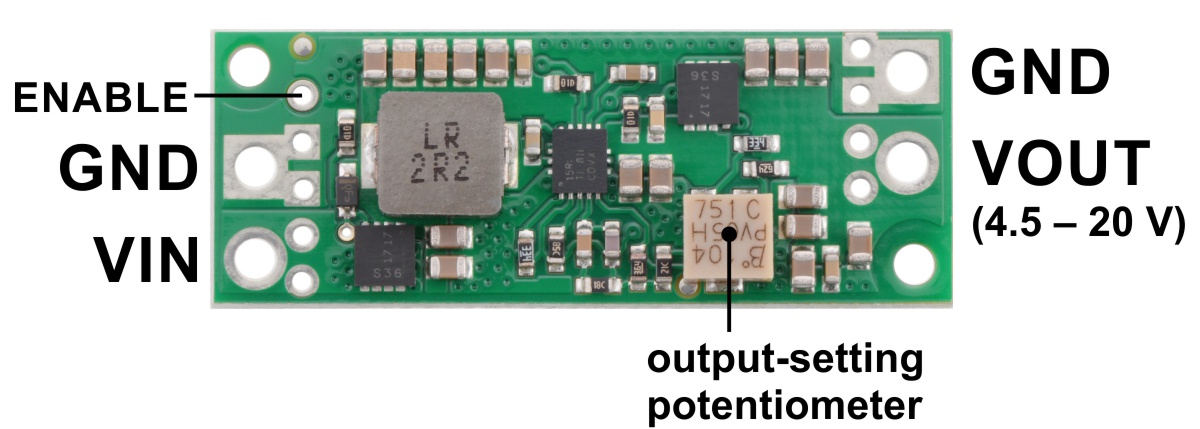

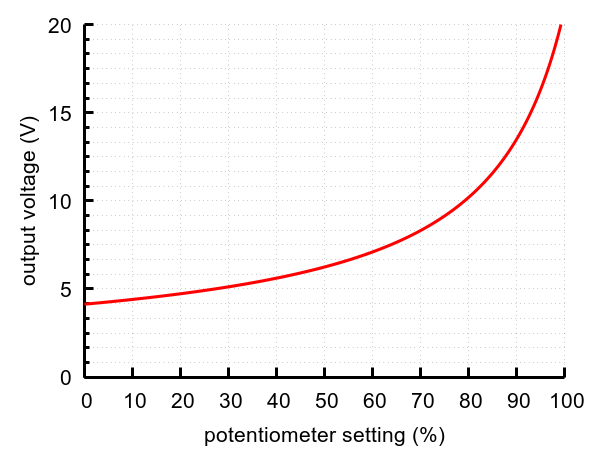

Spänning, ut: 4.5V-20V, justeras med precis 12-varvig trimpot
Riktig avstängning, kan helt stänga av strömmen till utgången (många regulatorer släpper igenom oreglerad spänning när de är avstängda)
Normal effektivitet på 80-95%

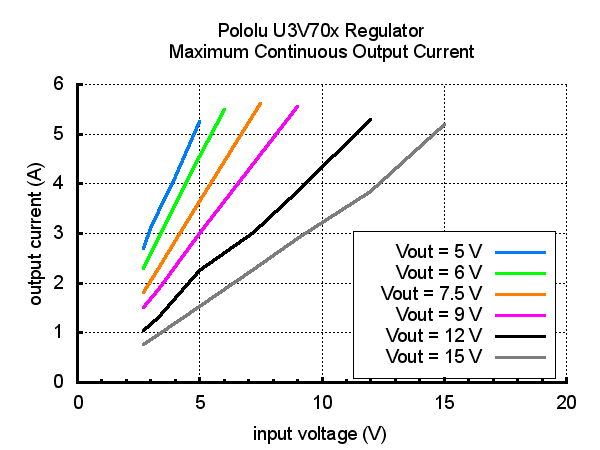

Momentan inström på 10A
Inström på upp till 8A i några sekunder
Inström på upp till 6-7A i längre stunder

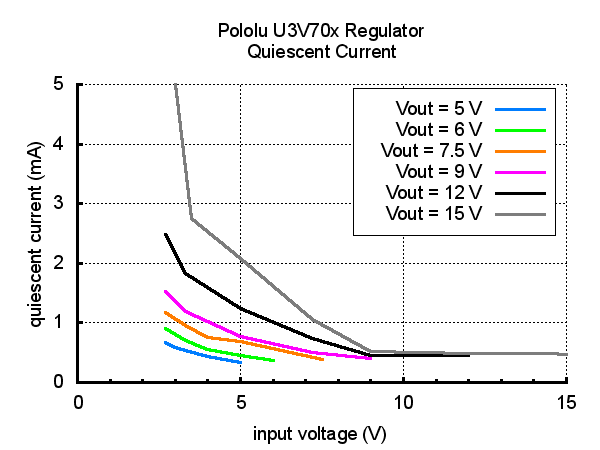

Drar i sig mycket lite ström, men strömförbrukningen beror på förhållandet mellan in- och utspänning
Skydd mot:
Felaktig polaritet
Kortslutning
Övertemperatur
Strömbegränsning på 10A

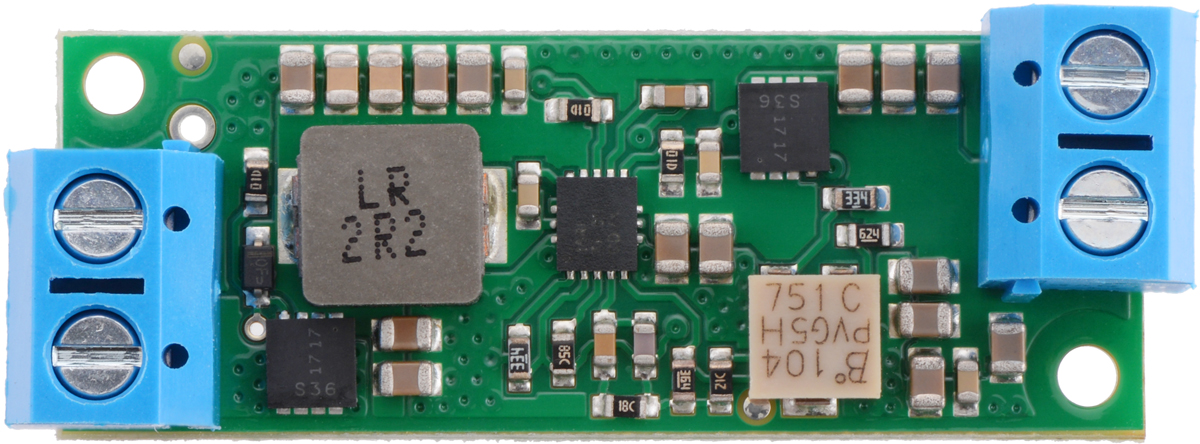

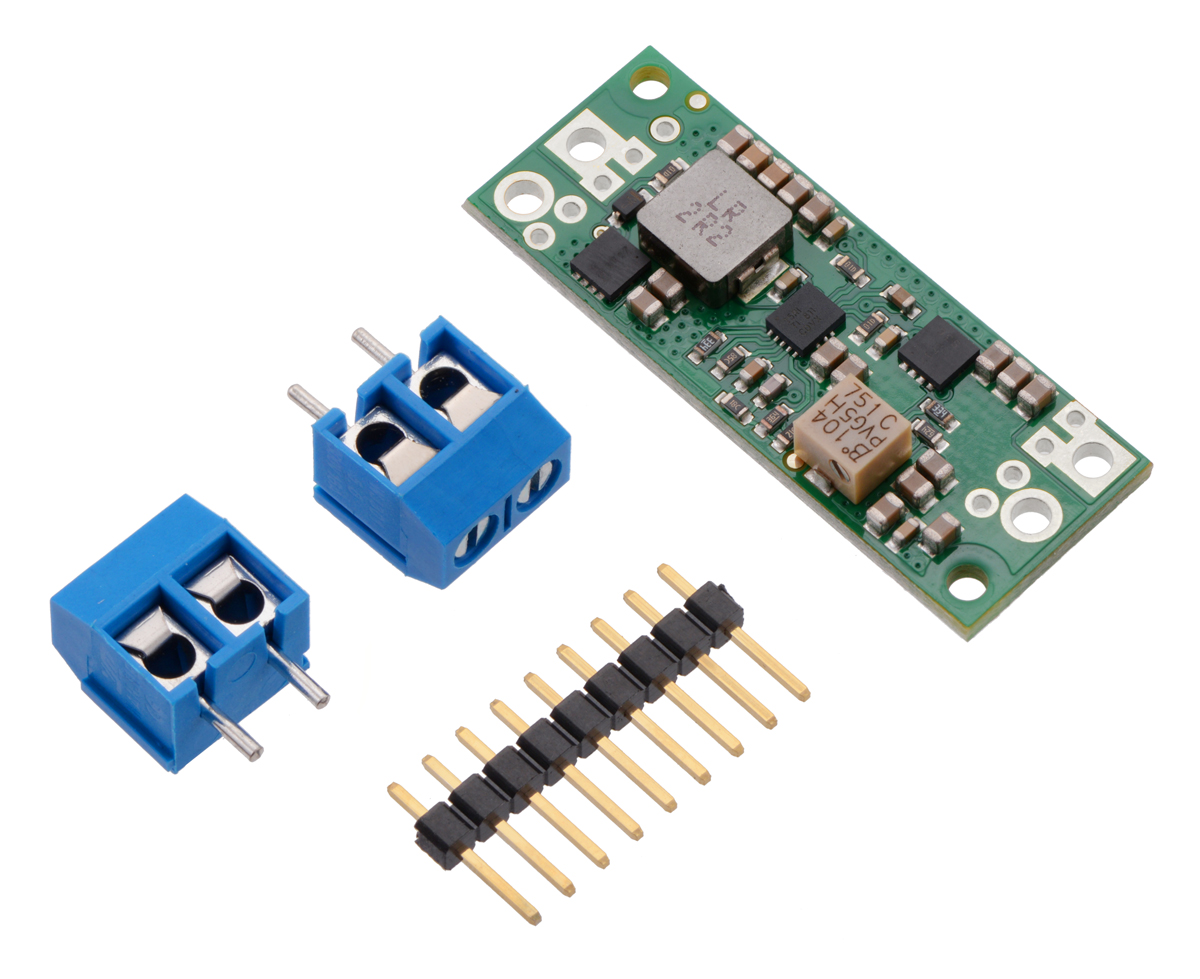

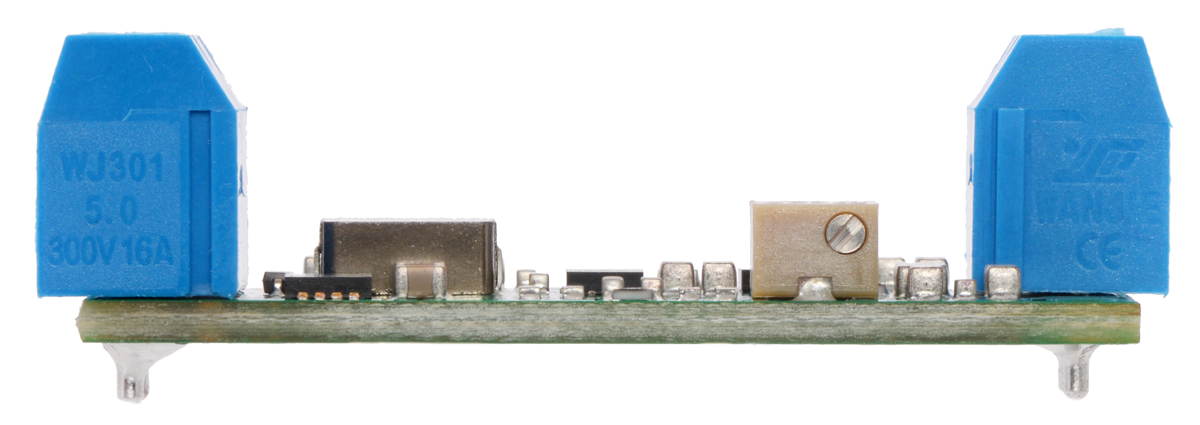

Mått: 40.6 × 15.2 × 5.5 mm* Vikt: 3.5 g* Monteringshål för M2-skruv* Flexibla anslutningar, hål för 2.54mm stift- eller hylslist, samt plats för 3.5mm skruvplint.
